WinCC flexible 2008 Leggimi
Transcript
WinCC flexible 2008 Leggimi

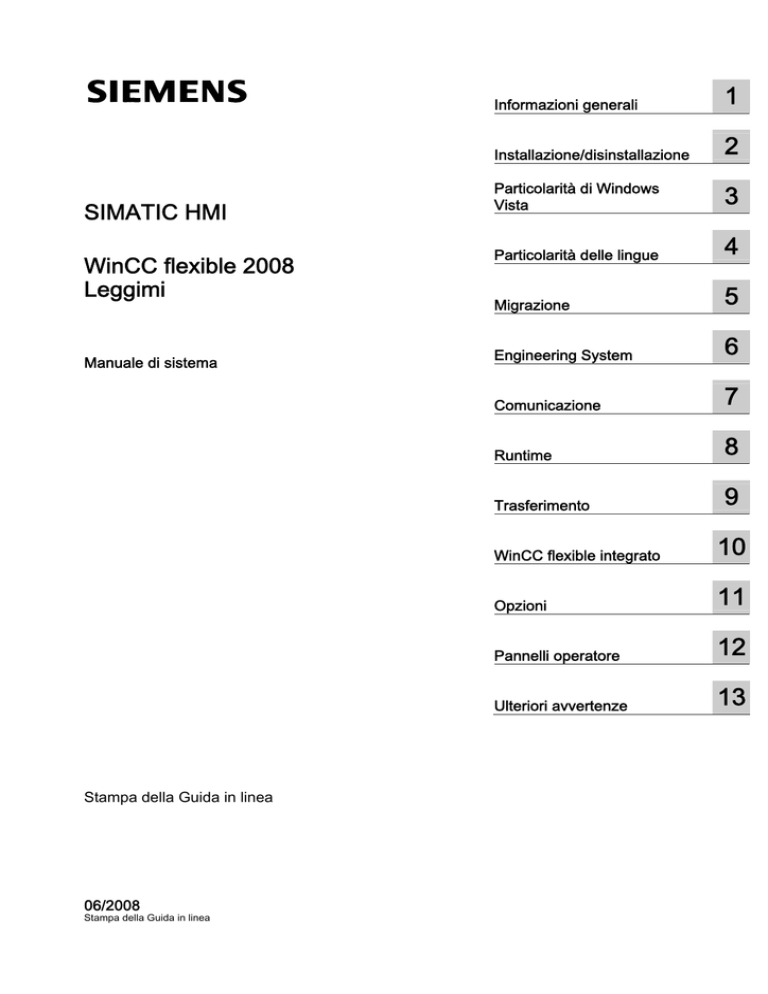

SIMATIC HMI WinCC flexible 2008 Leggimi 1 Informazioni generali ______________ 2 Installazione/disinstallazione ______________ SIMATIC HMI WinCC flexible 2008 Leggimi Manuale di sistema Particolarità di Windows Vista 3 ______________ 4 Particolarità delle lingue ______________ 5 Migrazione ______________ 6 Engineering System ______________ 7 Comunicazione ______________ 8 Runtime ______________ 9 Trasferimento ______________ 10 WinCC flexible integrato ______________ 11 Opzioni ______________ 12 Pannelli operatore ______________ 13 Ulteriori avvertenze ______________ Stampa della Guida in linea 06/2008 Stampa della Guida in linea Istruzioni di sicurezza Istruzioni diQuesto sicurezza manuale contiene delle norme di sicurezza che devono essere rispettate per salvaguardare l'incolumità personale e per evitare danni materiali. Le indicazioni da rispettare per garantire la sicurezza personale sono evidenziate da un simbolo a forma di triangolo mentre quelle per evitare danni materiali non sono precedute dal triangolo. Gli avvisi di pericolo sono rappresentati come segue e segnalano in ordine descrescente i diversi livelli di rischio. PERICOLO questo simbolo indica che la mancata osservanza delle opportune misure di sicurezza provoca la morte o gravi lesioni fisiche. AVVERTENZA il simbolo indica che la mancata osservanza delle relative misure di sicurezza può causare la morte o gravi lesioni fisiche. CAUTELA con il triangolo di pericolo indica che la mancata osservanza delle relative misure di sicurezza può causare lesioni fisiche non gravi. CAUTELA senza triangolo di pericolo indica che la mancata osservanza delle relative misure di sicurezza può causare danni materiali. ATTENZIONE indica che, se non vengono rispettate le relative misure di sicurezza, possono subentrare condizioni o conseguenze indesiderate. Nel caso in cui ci siano più livelli di rischio l'avviso di pericolo segnala sempre quello più elevato. Se in un avviso di pericolo si richiama l'attenzione con il triangolo sul rischio di lesioni alle persone, può anche essere contemporaneamente segnalato il rischio di possibili danni materiali. Personale qualificato L'apparecchio/sistema in questione deve essere installato e messo in servizio solo rispettando le indicazioni contenute in questa documentazione. La messa in servizio e l'esercizio di un apparecchio/sistema devono essere eseguiti solo da personale qualificato. Con riferimento alle indicazioni contenute in questa documentazione in merito alla sicurezza, come personale qualificato si intende quello autorizzato a mettere in servizio, eseguire la relativa messa a terra e contrassegnare le apparecchiature, i sistemi e i circuiti elettrici rispettando gli standard della tecnica di sicurezza. Uso regolamentare delle apparecchiature/dei sistemi: Si prega di tener presente quanto segue: AVVERTENZA L'apparecchiatura può essere destinata solo agli impieghi previsti nel catalogo e nella descrizione tecnica e può essere utilizzata solo insieme a apparecchiature e componenti di Siemens o di altri costruttori raccomandati o omologati dalla Siemens. Per garantire un funzionamento ineccepibile e sicuro del prodotto è assolutamente necessario che le modalità di trasporto, di immagazzinamento, di installazione e di montaggio siano corrette, che l'apparecchiatura venga usata con cura e che si provveda ad una manutenzione appropriata. Marchio di prodotto Tutti i nomi di prodotto contrassegnati con ® sono marchi registrati della Siemens AG. Gli altri nomi di prodotto citati in questo manuale possono essere dei marchi il cui utilizzo da parte di terzi per i propri scopi può violare i diritti dei proprietari. Esclusione di responsabilità Abbiamo controllato che il contenuto di questa documentazione corrisponda all'hardware e al software descritti. Non potendo comunque escludere eventuali differenze, non possiamo garantire una concordanza perfetta. Il contenuto di questa documentazione viene tuttavia verificato periodicamente e le eventuali correzioni o modifiche vengono inserite nelle successive edizioni. Siemens AG Industry Sector Postfach 48 48 90327 NÜRNBERG GERMANIA N. di ordinazione documentazione: Stampa della Guida in linea Ⓟ 07/2008 Copyright © Siemens AG 2008. Con riserva di eventuali modifiche tecniche Indice del contenuto 1 Informazioni generali ................................................................................................................................. 5 2 Installazione/disinstallazione...................................................................................................................... 9 3 Particolarità di Windows Vista.................................................................................................................. 13 4 Particolarità delle lingue........................................................................................................................... 15 5 Migrazione ............................................................................................................................................... 17 6 Engineering System................................................................................................................................. 19 7 6.1 Informazioni generali....................................................................................................................19 6.2 Progetti.........................................................................................................................................21 6.3 Ricette ..........................................................................................................................................22 6.4 Pagine e oggetti delle pagine.......................................................................................................22 6.5 Sistema di segnalazione ..............................................................................................................24 6.6 Amministrazione utenti.................................................................................................................25 6.7 Funzioni di sistema e script..........................................................................................................26 6.8 Importazione ed esportazione......................................................................................................27 Comunicazione ........................................................................................................................................ 29 7.1 8 Informazioni generali....................................................................................................................29 Runtime ................................................................................................................................................... 33 8.1 Informazioni generali....................................................................................................................33 9 Trasferimento .......................................................................................................................................... 35 10 WinCC flexible integrato .......................................................................................................................... 37 11 12 10.1 Integrazione in SIMOTION...........................................................................................................37 10.2 Integrazione in STEP 7 ................................................................................................................38 Opzioni .................................................................................................................................................... 41 11.1 Sm@rtAccess, Sm@rtService.....................................................................................................41 11.2 ProAgent ......................................................................................................................................42 11.3 ChangeControl .............................................................................................................................43 Pannelli operatore.................................................................................................................................... 45 12.1 Informazioni generali....................................................................................................................45 12.2 Pannelli ........................................................................................................................................48 12.3 Multi Panel ...................................................................................................................................49 12.4 Mobile Panel ................................................................................................................................49 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 3 Indice del contenuto 12.5 13 Pannelli operatore con Windows XPe......................................................................................... 50 Ulteriori avvertenze.................................................................................................................................. 53 Indice analitico ......................................................................................................................................... 59 4 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Informazioni generali 1 Sommario Informazioni generali non comprese nel manuale o nella Guida in linea. Avvio di ProTool dopo l'installazione di WinCC flexible Dopo l'installazione di WinCC flexible, con i progetti integrati non è più possibile aprire ProTool da STEP 7. Per ovviare a questo inconveniente, dopo l'installazione di WinCC flexible, ProTool deve essere richiamato una volta dal menu Start di Windows. Dopodiché sarà nuovamente possibile aprire ProTool da STEP 7. Microsoft Windows Update Nell'ambito dell'installazione di WinCC flexible e WinCC flexible Runtime vengono installati successivamente componenti necessari che non sono propri del sistema operativo. Dopo l'installazione di WinCC flexible si consiglia vivamente di verificare, tramite la funzione "Microsoft Windows Update", se sono necessari nuovi aggiornamenti di sicurezza. Visualizzazione di pagine HTML in Pocket Internet Explorer Il Pocket Internet Explorer dei pannelli HMI è abilitato solo alla visualizzazione di pagine HTML semplici, basate sullo standard HTML 3.0. Utilizzo di diversi schermi In WinCC flexible non è abilitata la funzione del sistema operativo che consente di estendere il contenuto dello schermo ad altri monitor (Pannello di controllo ▶ Visualizza ▶ Impostazioni). "Salva con nome" e "Salva come versione" in presenza di più istanze WinCC flexible Richiamando i comandi "Salva con nome" e "Salva come versione" nella sorgente dopo aver effettuato un'operazione di "copia e incolla" per diverse istanze, si verificano errori. Registrazioni nella Rappresentazione eventi di Windows mediante WinCC flexible È possibile che nella Rappresentazione eventi di Windows vengano visualizzati avvisi generati dal server Microsoft SQL o da Automation License Manager. Questi avvisi non sono critici e non compromettono la funzionalità di WinCC flexible. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 5 Informazioni generali Utilizzo di supporti esterni L'utilizzo di supporti esterni come ad es. drive di rete o supporti USB può compromettere la performance. Si raccomanda perciò di elaborare i progetti sul disco rigido locale. WinAC MP: errore di timeout durante la stampa del protocollo Se si disattivano l'intestazione e il piè di pagina in un protocollo, è possibile che si verifichi un errore di timeout durante la stampa del documento tramite USB. Per evitare questo errore, inserire intestazioni e piè di pagina vuoti. Conversione di progetti con sistema operativo turco Se si apre un progetto di una versione precedente di WinCC flexible facendo un doppio clic può verificarsi un errore durante la conversione. Per convertire i progetti in modo corretto aprire il progetto mediante la finestra di selezione. Segnalazione di errore "User Instance Mode" all'avvio di WinCC flexible Se è stato installato il Microsoft SQL Server 2005 Express, all'avvio di WinCC flexible potrebbe apparire una segnalazione di errore indicante l'impossibilità di avviare lo "User Instance Mode". In ogni caso eseguire un riavvio. Avvio dell'istanza di Microsoft SQL Server 2005 Express L'istanza WinCC flexible del Microsoft SQL Server non viene più avviata in seguito all'accesso al PC mediante Remote Desktop. Eseguite un riavvio. Per questo errore è disponibile il seguente hotfix di Microsoft: KB896613 Dati utente del Microsoft SQL Server 2005 Express Edition La creazione o apertura di un progetto viene interrotta con una segnalazione di errore. La causa di possibili errori potrebbero essere la presenza di dati utente danneggiati del Microsoft SQL Server 2005 Express Edition. Rimedio: 1. Uscire da WinCC flexible 2008. 2. Chiude il Start Center. 3. Aprire il Windows Explorer e cancellare la seguente directory. Sotto Windows XP: "%USERPROFILE%\Local Settings\Application Data\Microsoft\Microsoft SQL Server Data\WINCCFLEXEXPRESS" In Windows Vista: 6 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Informazioni generali "%USERPROFILE%\AppData\Local\Microsoft\Microsoft SQL Server Data\WinCCFLEXEXPRESS" Evento "Immissione conclusa" Se l'immissione in un campo I/O viene confermata con il tasto Invio, con il mouse o tramite comando tattile, viene attivato l'evento. L'evento "Immissione conclusa" viene avviato anche se il valore di una variabile non cambia risp. in caso di un superamento del valore o se un utente annulla la finestra di dialogo per il riconoscimento di una variabile con obbligo di riconoscimento (pacchetto opzionale Audit). Durante la connessione dell'utente, l'evento non viene invece annullato nel caso di campi d'immissione progettati con un'autorizzazione. Vedere anche Informazioni generali (Pagina 19) Informazioni generali (Pagina 29) Informazioni generali (Pagina 33) Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 7 Informazioni generali 8 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Installazione/disinstallazione 2 Sommario Informazioni sull'installazione non comprese nel manuale o nella Guida in linea. Dopo la nuova installazione: problemi di accesso alla banca dati Se si verificano le seguenti condizioni, la banca dati di WinCC flexible non sarà probabilmente più eseguibile. Se si desidera disinstallare e installare nuovamente WinCC flexible, la banca dati di WinCC flexible potrebbe non funzionare più, se sul computer è installato anche WinCC V6.0 SP4. ● Su un computer è installato WinCC V6.0 SP4. ● Si installa WinCC flexible. ● WinCC flexible viene disinstallato mediante il pannello di controllo. Prima di reinstallare WinCC flexible occorre disinstallare il server Microsoft SQL di WinCC V6.0. Dopo aver terminato l'installazione di WinCC flexible è possibile reinstallare il server Microsoft SQL di WinCC. Disinstallazione di WinCC flexible - Conseguenze per i dizionari utente Con la disinstallazione vengono cancellati anche i dizionari utente. Se i dati sono ancora necessari, occorre copiare i dizionari utente prima della disinstallazione. 1. Cercare nella cartella "C:\Documents and settings\All user\Dati applicazioni\Siemens AG" il file "UserDictionary.dct". 2. Copiare i file "UserDictionary.dct" e "UserDictionary_log.LDF". Installazione - non è possibile installare MSDE Se l'installazione di MSDE (Microsoft Desktop Engine) fallisce le cause possono essere di diverso tipo, ad es. nel corso di una disinstallazione non sono state rimosse le voci di registry. Per maggiori informazioni a riguardo consultare la FAQ 24435650 nel supporto online Siemens. Impossibile installare il server SQL Microsoft Se non è possibile installare il server SQL Microsoft, verificare sul proprio PC il "Tipo di avvio" nel servizio "Server". In "Tipo di avvio" non deve essere impostato "Disabilitato". Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 9 Installazione/disinstallazione Questo servizio, a causa di una limitazione del setup di Microsoft, è un presupposto indispensabile per la riuscita dell’installazione. Modifica della licenza Per modificare una licenza uscire da Avvio automatico di WinCC flexible. Dopo aver eseguito la modifica senza errori è possibile riattivare l'Avvio automatico di WinCC flexible. Durata di validità della Trial License Nel caso delle edizioni Engineering di WinCC flexible 2008 Compact, Standard e Advanced (incl. Option ChangeControl) la validità della Trial License è stata aumentata a 30 giorni. La Trial License per WinCC flexible Runtime e per le opzioni di WinCC flexible Runtime scade ancora dopo 14 giorni. Installazione a posteriore della migrazione Il modo di installazione descritto alla voce "Installazione della migrazione" illustra l'installazione a posteriori mediante il pannello di controllo. Abilitazione delle porte per ALM Durante l'installazione di WinCC flexible viene eseguita automaticamente l'abilitazione delle porte. L'abilitazione delle porte non può essere attivata o disattivata durante l'installazione. Abilitazione di directory e programmi Con l'installazione tutti gli utenti ricevono i diritti di scrittura sulle seguenti directory alla voce "%ALLUSERSPROFILE%\Dati applicazioni": ● "SIEMENS AG\SIMATIC WinCC flexible" ● "SIEMENS AG\SIMATIC WinCC flexible 2008\Caches" Queste directory sono necessarie per eseguire archiviazioni centrali per WinCC flexible. Con l'installazione vengono inoltre abilitati i seguenti programmi nel firewall di Windows: ● SIMATIC WinCC flexible 2008 Application ● SIMATIC WinCC flexible 2008 Trace Server ● Automation License Management Installazione del gateway OPC XML Diversamente da quanto indicato nella Guida in linea, procedere, per l'installazione del gateway OPC XML, come indicato nel seguito: 1. Inserire il DVD di WinCC flexible 2008. 2. Avviare "Setup.exe". 3. Accettare l'accordo di licenza. 4. Selezionare "Installazione adattata" nella finestra di dialogo "Programmi". 10 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Installazione/disinstallazione 5. Selezionare solo "Gateway OPC XML". 6. Fare clic su "Avanti". Viene avviata l’installazione. Riavvio dopo l'installazione Se durante l'installazione viene richiesto di riavviare il PC, riavviarlo. Installazione dei prodotti SIMATIC Prima di avviare l'installazione di un prodotto SIMATIC, disattivare il "WinCC flexible Start Center". Vedere anche FAQ 24435650 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 11 Installazione/disinstallazione 12 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Particolarità di Windows Vista 3 Sommario Informazioni generali non comprese nel manuale o nella Guida in linea. Nuove voci nel menu di avvio di Windows In Windows Vista le voci del gruppo di prodotto SIMATIC si trovano sotto: "Start > Tutti i programmi > Siemens Automation > SIMATIC". "Salva come versione" non è disponibile Il Microsoft SQL Server Desktop Engine non è disponibile in Windows Vista. Perciò in Windows Vista non è possibile salvare un progetto in una versione precedente di WinCC flexible. Reazione lenta della tastiera su schermo e di SmartServer In Windows Vista, i seguenti programmi si avviano e reagiscono molto lentamente: ● Tastiera su schermo Microsoft OSK e HMI TouchInputPC ● SmartServer: Tasti di scelta rapida <Ctrl+Alt+Canc> nella finestra di connessione Il ritardo è dovuto alla verifica del certificato Internet su richiamo. Rimedio: Le directory CD_CSA\CD_3\Support\Vista\CRL_Check e CD_RT\CD_1\Support\Vista\CRL_Check\ o nel CD del prodotto contengono i seguenti file: ● DisableCRLCheck_LocalSystem.cmd ● DisableCRLCheck_CurrentUser.cmd ATTENZIONE La verifica dei certificati su richiamo viene disattivata per l'utente o per il PC. Per ripristinare lo stato iniziale ricaricare i seguenti file del DVD o dal CD del prodotto: Percorso: CD_CSA\CD_3\Support\Vista\CRL_Check e CD_RT\CD_1\Support\Vista\CRL_Check\ File: • RestoreDefaults_LocalSystem.cmd • RestoreDefaults_CurrentUser.cmd Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 13 Particolarità di Windows Vista 1. Eseguire il file "DisableCRLCheck_LocalSystem.cmd" con i diritti di amministratore. Richiamare per questo scopo il comando "Run as administrator" nel menu di scelta rapida del file. 2. Riavviare il computer. Se il problema persiste procedete nel seguente modo: 1. Eseguire il file "DisableCRLCheck_CurrentUser.cmd" con i diritti di utente. facendo doppio clic sul file. 2. Riavviare il computer. PC Runtime: driver di comunicazione con il sistema operativo Windows Vista Per il PC Runtime in Windows Vista non vengono supportati i seguenti driver di comunicazione: ● SIMATIC S5 DP ● SIMATIC 500/505 DP S7DOS V8: diritti di scrittura mancanti nel registry Per creare un collegamento con il controllore con WinCC flexible Runtime potrebbe essere necessario che il Runtime modifichi le impostazioni del collegamento nel registry. Se un utente di WinCC flexible Runtime non dispone dei diritti di scrittura nel registry appare una segnalazione di errore. Per ottenere i diritti di scrittura per il registry l'utente deve essere assegnato al gruppo "Siemens TIA Engineer" creato da S7DOS. Funzione di sistema "ImpostaOraLegale" La funzione di sistema "ImpostaOraLegale" non è supportata in Windows Vista nei pannelli operatore basati su PC. Servizio Web SOAP non possibile Il toolkit Microsoft SOAP non può essere installato in quanto non viene più supportato da Microsoft. La funzionalità dell'opzione RT "Sm@rtAccess: Web service (SOAP)" non è disponibile in Windows Vista. . Creazione di una nuova grafica come oggetto OLE Sotto Windows Vista non è più presente la voce "Bitmap Image". Selezionare al suo posto la voce "Paintbrush Picture". 14 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Particolarità delle lingue 4 Sommario Particolarità non comprese nel manuale o nella Guida in linea. Rappresentazione di caratteri asiatici in Runtime Se per la progettazione vengono utilizzati caratteri diversi da quelli standard adottati in WinCC flexible è possibile che in alcuni pannelli operatore si verifichino problemi di visualizzazione. Utilizzare solo i caratteri standard oppure ampliare il set di caratteri nel pannello operatore con i caratteri utilizzati nel progetto. Rappresentazione dei symbol font della lingua russa Presupposti ● Caratteri che utilizzano un symbol font devono essere noti. ● Deve essere disponibile una lingua ANSI, code page 1252 (set di caratteri US) (ad es. tedesco, inglese, francese, italiano, spagnolo). Procedura: 1. Effettuare la migrazione del progetto ProTool in WinCC flexible. 2. Aprire l'editor "Testi del progetto". 3. Copiare i caratteri che utilizzano un symbol font in una lingua che utilizza una diversa ANSI code page. Ad esempio: greco, russo o albanese. 4. Controllare che i simboli siano corretti. In alternativa è possibile correggere il simbolo in ogni ScreenItem copiandolo da una lingua in cui viene visualizzato correttamente. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 15 Particolarità delle lingue 16 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Migrazione 5 Sommario Informazioni sulla migrazione di progetti non compresi nel manuale o nella Guida in linea. Bit collettivo delle curve in SIMATIC 500/505 e Modicon MODBUS In WinCC flexible i bit collettivi delle aree curve in SIMATIC 500/505 e Modicon Modbus sono stati modificati rispetto alla versione di ProTool. Dopo la migrazione è necessario adeguare il programma nel controllore. Migrazione OP7 e OP17 – Migrazione di variabili con cambio di scala lineare Le variabili per le quali è stato progettato un cambio di scala lineare con parametri variabili vengono migrate in variabili con cambio di scala lineare e parametri costanti predefiniti. Migrazione di progetti con variabili di Array Se nel progetto ProTool sono state utilizzate simbolicamente variabili di Array progettate, il numero degli elementi di Array viene impostato su 1 nella migrazione. Rimedio: Separare la variabile dopo la migrazione in WinCC flexible dal simbolo (cancellare il contenuto della cella "Simbolo" delle variabili corrispondenti) e inserire nuovamente il valore originario per "Elemento di Array". In seguito compilare il progetto con "Progetto ▶ Compiler ▶ Generare". Rappresentazione di campi I/O simbolici Con la migrazione di campi I/O è possibile che i testi non vengano visualizzati completamente. La rappresentazione dei testi può essere modificata successivamente ● selezionando nella finestra delle proprietà "Proprietà ▶ Rappresentazione" il comando "Adatta automaticamente" ● oppure modificando manualmente le dimensioni del campo I/O. Migrazione da OP17 a OP 177- set di caratteri cirillico nei testi delle segnalazioni La migrazione di testi di segnalazione russi da OP17 a OP 177 non è supportata. In WinCC flexible sull'OP 177 i testi in russo vengono rappresentati come caratteri internazionali. Impostare la tastiera internazionale di Windows sul russo. Copiando le singole lettere è possibile applicare i testi in russo. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 17 Migrazione 18 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Engineering System 6.1 6 Informazioni generali Sommario Informazioni generali su WinCC flexible non comprese nel manuale o nella Guida in linea. Aggiornamenti di sicurezza Durante l'installazione di WinCC flexible i componenti del sistema operativo richiesti ma non disponibili vengono installati successivamente. Dopo l'installazione di WinCC flexible è opportuno verificare, tramite la funzione "Microsoft Windows Update", se sono necessari nuovi aggiornamenti di sicurezza. Importazione di testi di un progetto I simboli > < ' e & non devono essere utilizzati in un file di importazione. Creazione guidata di un progetto Archiviando un nuovo progetto con la procedura guidata è possibile creare un'intestazione nel modello. L'intestazione non è supportata dai pannelli operatore OP 73micro, TP 177micro, OP 73, OP 77A e TP 177A. Diversa rappresentazione di elementi della pagina sul pannello operatore La rappresentazione degli elementi della pagina (ad es. legenda simboli, immagini o testi) sul computer di progettazione può essere diversa da quella sul pannello operatore. La differenza può essere dovuta a: ● tecnologia del display ● differenze di risoluzione tra computer di progettazione e pannello operatore La rappresentazione definitiva va sempre controllata sul pannello operatore. Cambio del layout della tastiera della Guida in linea Se nel modificare il layout della tastiera si verifica un crash del programma della Guida in linea, controllare la versione del file "hhctrl.ocx" contenuto nella sottodirectory "system32" della directory di installazione del sistema operativo. Se la versione del file non è almeno 5.2.3735.0, è possibile scaricare una nuova versione da Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 19 Engineering System 6.1 Informazioni generali http://msdn.microsoft.com/library/default.asp?url=/library/enus/htmlhelp/html/hwMicrosoftHTMLHelpDownloads.asp. Dizionari utente Se sono state aperte diverse istanze di WinCC flexible, è possibile accedere ai dizionari utente da tutte le istanze in sola lettura. Sostituzione di pannelli operatore con configurazione DP Se si sostituisce un pannello operatore progettato per una periferia decentrata, la configurazione dei tasti diretti resta invariata. Se la configurazione dei tasti diretti non è corretta, p. es. per l'utilizzo di slave DP scorretti, il pannello operatore non può essere utilizzato in runtime. In caso di sostituzione di un pannello operatore, controllare la configurazione dei tasti diretti e l'utilizzo dei moduli DP corretti in Configurazione HW. Rappresentazioni errate di grafiche utilizzando i dispositivi 277: Sono stati progettati più pannelli operatore in WinCC flexible. Uno dei pannelli operatore è uno dei nuovi dispositivi della serie 277. In base alle diverse intensità di colore si può verificare un errore nelle pagine qui contenute. Si verificano le seguenti possibilità in caso di errore: 1. Per il pannello operatore con un'intensità di colore a 8-Bit si trasmettono grafiche con un'intensità di colore a 16 bit. Al posto della vera e propria grafica viene mostrata un'immagine di sfondo come immagine predefinita. 2. Per il pannello operatore con un'intensità di colore a 16 bit si trasmettono grafiche con un'intensità di colore a 8 bit. La grafica vera e propria viene rappresentata di conseguenza non a fuoco. Workaround: Come Workaround si può correggere il pannello operatore trasmesso erroneamente, sostituendo il pannello operatore. Infine ritornare nuovamente al pannello operatore originale. Ricreare il progetto per il pannello operatore e trasmetterlo al Panel. Queste fasi devono essere eventualmente eseguite per ogni pannello operatore che non rappresenta le grafiche in modo corretto. Testi del progetto: campi della funzione "Traduzione automatica" Diversamente da quanto descritto nella Guida in linea, la funzione "Traduzione automatica" opera anche se il testo da tradurre contiene variabili o elenchi di testi. Se i campi nella lingua di partenza sono formattati in modo diverso, nella lingua di destinazione vengono prima visualizzati i campi e successivamente i testi, separati da spazi. 20 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Engineering System 6.2 Progetti Avvio del simulatore Se è già in corso una simulazione in background è probabile che l'istanza del simulatore non si avvii correttamente. Vedere anche Integrazione in STEP 7 (Pagina 38) 6.2 Progetti Sommario Indicazioni inerenti alle attività legate a progetti che non è stato più possibile trattare nel manuale o nella guida online. Gestione dei progetti in Windows Explorer Se si salva un progetto, WinCC flexible crea una banca dati del progetto sul disco rigido. La banca dati del progetto viene salvata nel sistema file di Windows con l'estensione *.hmi. Per ogni banca dati del progetto viene memorizzato un file di archivio (*_log.ldf). Senza questo file di archivio è impossibile garantire la consistenza dei dati. In Windows Explorer è possibile spostare, copiare e cancellare la banca dati del progetto insieme al relativo file di archivio secondo le modalità consuete già applicate per altri file. Fare attenzione che nel corso della copia e dello spostamento la banca dati e il relativo file di archivio non vengano separati. Per ulteriori informazioni fare riferimento, per le attività legate a progetti, al capitolo "Gestione di progetti in Windows Explorer". Apertura di progetti integrati Quando si apre per la prima volta con WinCC flexible 2008 un progetto WinCC flexible di una versione precedente viene avviata per default una conversione. La conversione può richiedere un certo periodo di tempo e durare persino alcune ore se i progetti sono di dimensioni consistenti. Se il progetto è stato aperto direttamente da SIMATIC Manager l'avanzamento della conversione viene visualizzato da un indicatore. Esso tuttavia non indica l'avanzamento effettivo se i progetti hanno dimensioni molto elevate. In questo caso è possibile verificare se la conversione è in corso con l'aiuto del carico della CPU del computer. La conversione non va interrotta. Problemi di accesso nei file del progetto Se non è possibile copiare/spostare file di progettazione e se non è possibile eseguire un SaveAs o se si verificano altri problemi di accesso, è consigliabile tentare il seguente rimedio: Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 21 Engineering System 6.3 Ricette Chiudere e aprire il progetto e poi eseguire nuovamente l'operazione precedentemente non riuscita. Eventualmente potrebbe essere necessario riavviare come prima cosa il PC. 6.3 Ricette Sommario Indicazioni inerenti alle attività legate alle ricette che non è stato più possibile trattare nel manuale o nella guida online. OP 77A, TP 177A e Basic Panel: Comportamento dei pulsanti in caso di cambio pagina Modificando un set di dati della ricetta e attivando un cambio pagina senza previa memorizzazione degli stessi, viene visualizzata la finestra di dialogo "Salva" con i pulsanti "Sì", "No" e "Annulla". I pulsanti "No" e "Annulla" provocano la stessa reazione: la modifica del set di dati della ricetta non viene salvata. OP 77A, TP 177A e Basic Panel: Ricette Se si modificano i valori del set di dati di una ricetta nella vista ricette e contemporaneamente si trasferisce un set di dati tra il controllore e il pannello operatore, i dati modificati vengono sovrascritti nella vista ricette. 6.4 Pagine e oggetti delle pagine Sommario Indicazioni inerenti alla progettazione di pagine e relativi oggetti che non è stato più possibile trattare nel manuale o nella Guida in linea. Server OLE Nota Per la creazione delle grafiche si raccomanda di utilizzare "Crea nuova grafica da file" Solo nel caso di formati di file che non vengono supportati da questa opzione, è necessario utilizzare "Crea nuova grafica da oggetto OLE". I seguenti server OLE sono abilitati all'utilizzo con WinCC flexible: 22 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Engineering System 6.4 Pagine e oggetti delle pagine Windows XP Windows Vista Adobe Photoshop CS3 Sì AutoSketch 9 No No Corel Designer 12 Sì Sì Corel Draw X3 Sì Sì Corel Photo Paint X3 Sì Sì Coral Paint Shot Pro Photo X2 No No Microsoft Office 2007 Sì Sì Microsoft Paint 5.1 Sì No Microsoft Paint 6.0 No Sì Visio 2003 Sì No 1) Visio 2007 Sì Paint Shop Pro 9 Sì 3) 2) No Sì 2) No 1) "Crea nuova grafica da oggetto OLE" - "Crea nuova grafica da file" non sono possibili 2) "Crea nuova grafica da oggetto OLE" - "Crea nuova grafica da file" non sono possibili Procedere al suo posto come segue: 1. Avviare il programma grafico. 2. Creare la grafica nel programma grafico e salvarla sul proprio supporto dati. 3. Creare una vista grafica in WinCC flexible. 4. In WinCC flexible fare clic sul gruppo "Generale" nella finestra delle proprietà della vista grafica. 5. Fare clic sul pulsante "Crea nuova grafica dall'oggetto OLE". 6. Nella finestra di dialogo "Inserisci oggetto" selezionare l'opzione "Crea grafica dal file". Fare clic sul pulsante "Sfoglia...". Navigare mediante la finestra di dialogo fino alla cartella in cui è salvata la grafica. 3) Dopo il primo avvio può apparire il messaggio di "Server occupato". Rimedio: Aprire il programma grafico stand-alone e richiuderlo. Ripetere l'inserimento della grafica in WinCC flexible. Particolarità dei grafici OLE Se l'utente elabora un grafico OLE con Microsoft Paint, prima che il grafico torni a WinCC flexible non bisogna modificare il formato del file con il comando "Salva con nome". Sotto Windows Vista non è più presente la voce "Bitmap Image". Selezionare al suo posto la voce "Paintbrush Picture". Grafici GIF con componenti trasparenti da WinCC flexible 2005 SP1 Grafici GIF con componenti trasparenti che sono stati progettati in un progetto WinCC flexible 2005 SP1 o SP1 HF1 possono essere visualizzati modificati dopo l'apertura nella versione attuale. Rimedio: Integrare nuovamente i grafici originali nel progetto attuale. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 23 Engineering System 6.5 Sistema di segnalazione Segnalazione di errore "Server occupato" per l'oggetto Paint Shop Pro 9 Se si progetta in WinCC flexible una grafica OLE da Paint Shop Pro 9 ("Crea nuova grafica dall'oggetto OLE" --> "Nuova") l'azione si annulla. Rimedio: Aprire "Paint Shop Pro 9" stand-alone e richiuderlo. Ripetere il procedimento. Elementi array dei moduli pagina Nei seguenti casi non è consentito progettare alcun elemento array o alcuna variabile multiplex interconnessa ad un array, su una proprietà di un oggetto della pagina: ● La proprietà è progettata come parametro di una funzione di sistema in un modulo pagina. ● Sugli eventi della proprietà in un modulo pagina sono progettate funzioni di sistema o script. Moduli pagina: Oggetti della pagina con testi Se mediante l'interfaccia vengono interconnessi testi dagli oggetti della pagina ai moduli pagina, non deve essere impostata la proprietà "Adatta automaticamente" per questi oggetti. Inserimento di un oggetto OLE Se viene creato un nuovo grafico in base a un oggetto OLE, si apre in background la finestra di dialogo "OLE-Graphic edit process". che resta attiva finché rimane aperta la finestra di dialogo "Inserisci oggetto". In Windows XP la finestra "OLE-Graphic edit process" si disattiva automaticamente quando si chiude la finestra "Inserisci oggetto". In Windows Vista la finestra "OLE-Graphic edit process" potrebbe non chiudersi automaticamente. Per chiuderla fare clic su "Back in WinCC flexible" in modo da tornare in WinCC flexible e disattivare il server OLE. 6.5 Sistema di segnalazione Sommario Indicazioni inerenti alla progettazione di messaggi che non è stato più possibile trattare nel manuale o nella guida online. 24 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Engineering System 6.6 Amministrazione utenti 6.6 Amministrazione utenti Sommario Informazioni sull'amministrazione utenti non comprese nel manuale o nella Guida in linea. Simulazione con l'esportazione dei dati dell'utente Durante una simulazione è possibile testare anche l'esportazione dei dati dell'utente. A simulazione conclusa cancellare dal PC il file di esportazione con la lista delle password. In questo modo si evita l'accesso non consentito alle password. Importazione di elenchi di password Con l'importazione di elenchi di password, la conformità delle password con le regole create nel sistema di engineering non viene verificata. Gli utenti esportati da un progetto senza impostazione di regole sulle password possono essere importati in un progetto con regole sulle password. Perciò è possibile avere in un progetto con caratteri speciali prescritti anche utenti senza caratteri speciali nella password. Se un progetto viene trasferito in un progetto con WinCC flexible 2005 SP1 con il comando "Salva come versione", tutte le password con regole vengono modificate in "100". Opzione "Connetti utilizzando la password in modo esclusivo" Questa opzione è attivata per default per i nuovi progetti nei seguenti pannelli operatore: ● OP 77A ● OP 77B ● TP 177B 4"color PN/DP ● KTP400 Basic mono PN ● KTP400 Basic mono PN Portrait In tutti gli altri pannelli operatore l'opzione "Connetti utilizzando la password in modo esclusivo" è disattivata per default. Se si migrano i progetti esistenti a WinCC flexible 2008, l'opzione è sempre disattivata anche nei pannelli operatore sovraindicati. Cancellazione dei nomi utente con "Gerarchia del numero del gruppo" attiva Quando la casella di controllo "Gerarchia del numero del gruppo" è attiva, gli amministratori gestiscono solo gli utenti che presentano un numero di gruppo inferiore o uguale al loro. Se WinCC flexible non assegna all'utente di default "Admin" il numero di gruppo più elevato, non è più possibile gestire i gruppi di utenti in Runtime. Esempio: - utente progettato con diritti di amministrarore con il gruppo 20 - utente progettato con diritti di utente con il gruppo 10 - utente "Admin" creato per default da WinCC flexible con il gruppo 9 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 25 Engineering System 6.7 Funzioni di sistema e script Se si cancella l'utente con il gruppo 20, non è più possibile modificare l'utente del gruppo 10. Non è neppure possibile assegnare nuovi utenti ai gruppi 10 e 20 perché il numero del gruppo è più basso. L'utente rimasto con "diritti di amministratore" appartenente al gruppo 9 occupa un livello più basso dell'utente del gruppo 10 con "diritti utente". 6.7 Funzioni di sistema e script Sommario Informazioni sulla progettazione di script non comprese nel manuale o nella Guida in linea. Funzione di sistema "SimulaTastoSistema" Con la funzione di sistema "SimulaTastoSistema" il tasto di sistema "+/-" viene supportato esclusivamente nei seguenti pannelli operatore: ● KTP400 Basic mono PN ● KTP600 Basic mono PN ● KTP600 Basic color PN ● KTP600 Basic color DP ● KTP1000 Basic PN ● KTP1000 Basic DP ● KTP1500 Basic PN In tutti gli altri pannelli operatore è necessario utilizzare separatamente i tasti di sistema "+" e "-". funzione di sistema "NotificaOperazioneUtente" A causa della direttiva FDA il valore delle variabili per i seguenti parametri non deve essere vuoto durante il runtime. ● Categoria ● Nome dell'oggetto ● Descrizione 26 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Engineering System 6.8 Importazione ed esportazione 6.8 Importazione ed esportazione Sommario Informazioni su importazione ed esportazione non comprese nel manuale o nella Guida in linea. Importazione ed esportazione di variabili SIMOTION L'importazione ed esportazione di variabili SIMOTION non è possibile. WinCC flexible non supporta l'importazione e l'esportazione con indirizzamento simbolico. In SIMOTION è possibile soltanto l'indirizzamento simbolico. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 27 Engineering System 6.8 Importazione ed esportazione 28 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Comunicazione 7.1 7 Informazioni generali Sommario Informazioni sui driver di comunicazione non comprese nel manuale o nella Guida in linea. CAUTELA Comunicazione tramite Ethernet Nella comunicazione basata su Ethernet, ad es. PROFINET IO, HTTP, Sm@rtAccess, Sm@rtService e OPC, l'utente finale è responsabile della sicurezza della propria rete di dati poiché non è sempre garantita la funzionalità, ad esempio nel caso di comportamenti specifici che conducono al sovraccarico del dispositivo. Repeater di diagnostica su PROFIBUS Nei pannelli operatore OP 73micro, TP 177micro, OP 73, OP 77A e TP 177A possono verificarsi disturbi del collegamento se un repeater di diagnostica e un pannello operatore si trovano nella stessa rete PROFIBUS e il repeater di diagnostica viene utilizzato per la diagnostica linee. Driver di comunicazione per pannelli operatore SINUMERIK HMI sl Per i pannelli operatore SINUMERIK HMI sl non sono ancora disponibili driver di comunicazione per l'attuale versione di WinCC flexible. Questi driver di comunicazione vengono messi a disposizione con un hotfix per il pacchetto di progettazione WinCC flexible 2008 SINUMERIK HMI. Ciò riguarda i seguenti pannelli operatore: SINUMERIK HT 8 -HMI sl SINUMERIK OP 08T -HMI sl SINUMERIK OP 010 Key -HMI sl SINUMERIK OP 012 Key -HMI sl SINUMERIK OP 015 Key -HMI sl SINUMERIK OP 015A Key -HMI sl SINUMERIK OP 015A Touch+Key -HMI sl Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 29 Comunicazione 7.1 Informazioni generali Modifica del tipo di CPU in STEP 7 Se si modifica il tipo di CPU in STEP 7, in WinCC flexible si interrompe il collegamento tra i simboli e la CPU. Selezionare "Ricollega" per connettere nuovamente i simboli alla CPU. Modifica della velocità di trasmissione delle reti MPI/DP Valido per i seguenti pannelli operatore: ● MP 277 ● Mobile Panel 277 ● MP 377 Se viene apportata una modifica della velocità di trasmissione nella rete MPI/DP è necessario un riavvio del pannello operatore. PC-Adapter MPI/PROFIBUS interrompe il collegamento nel caso di MP377 Il PC-Adapter MPI/PROFIBUS (6ES7-972-0CA23-0XA0) non è abilitato per il trasferimento di immagini speculari o progetti su un MP 377. Tasti diretti PROFINET IO Se si utilizza l'immagine attuale per i dispositivi HMI, nella Configurazione HW del progetto STEP 7 deve assolutamente essere utilizzato il nuovo file GSDML. A tale scopo nella Configurazione HW è possibile modificare la versione del file GSDML nelle proprietà del dispositivo HMI. Le nuove funzioni di PROFINET IO (ad es. editor di topologia) richiedono un IO Controller (S7CPU) di un tipo di costruzione più recente. Per appurare se il proprio IO Controller è adatto alle nuove funzioni, consultare la Configurazione HW. Qui verrà emessa la relativa segnalazione quando il dispositivo HMI viene assegnato all'IO Controller. In questo caso eseguire l'upgrade del proprio IO Controller. KTP1000 Basic DP: driver per controllori di altre Case Il collegamento a controllori del tipo Modicon Modbus e Allan Bradley non viene supportato dal pannello operatore KTP1000 Basic DP. Configurazione del pannello operatore come client OPC Utilizzando un collegamento OPC tramite gateway OPC XML, nel manager OPC XML possono essere configurati come server OPC XML 8 pannelli operatore al massimo. Comunicazione tramite OPC OPC Material is used in OPC XML Gateway. OPC Foundation homepage www.opcfoundation.org 30 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Comunicazione 7.1 Informazioni generali Tasti diretti TP 177B 4" $VVHJQD]LRQHGHLWDVWLGLUHWWL 3XOVDQWLWDWWLOL 7DVWLDPHPEUDQD %LW/(' %\WH ) ) ) ) Q Q Q Q Q Collegamento tramite OPC XML e HTTP Per le variabili del tipo "String" sono supportati solo valori ASCII validi da 0x20hex a 0x7Fhex. I nomi delle variabili non devono contenere caratteri speciali o dieresi. Questa indicazione vale anche per / , . < > OP 73micro, OP73, OP 77A, TP 177A, TP 177micro e Basic Panel: aggiornamento di variabili Le variabili con un tempo di ciclo di 100 ms vengono aggiornate in media dopo 120 ms. OP 77A, TP 177A e Basic Panel: driver per controllori di altre Case Nei collegamenti a "Modicon Modbus" e "Allen-Bradley DF1" non vengono supportati array con più di 100 parole dati. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 31 Comunicazione 7.1 Informazioni generali 32 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 8 Runtime 8.1 Informazioni generali Sommario Informazioni generali che non è stato più possibile trattare nel manuale o nella Guida in linea. CAUTELA Comunicazione tramite Ethernet Nella comunicazione basata su Ethernet, ad es. PROFINET IO, HTTP, Sm@rtAccess, Sm@rtService e OPC, l'utente finale è responsabile della sicurezza della propria rete di dati, dato che ad es. per specifici comportamenti che conducono ad un sovraccarico del dispositivo, non è garantita la funzionalità. Memoria flash interna per apparecchi Windows CE La memoria flash interna non consente accessi in scrittura ciclici in quanto questi riducono la durata di vita della memoria flash e di conseguenza quella del pannello operatore. Per ottimizzare la durata di vita dell'apparecchio ed ottenere migliori prestazioni, memorizzare i set di dati e gli archivi, a seconda delle possibilità, in schede di memoria esterne. Numero massimo di file nella directory principale delle schede di memoria o della memoria flash interna. Nella directory radice di una scheda di memoria o di una memoria flash interna il numero massimo di file è limitato a 256. Questa limitazione non vale per le sottodirectory. Installazione di Audit Viewer Dopo l'installazione di Audit Viewer è possibile che quest'ultimo non sia eseguibile. L'esecuzione Audit Viewer richiede la tecnologia .Net Microsoft versione 2 . Per l'installazione avviare i fiel seguenti: CD_1\DotNetFramework2\Version 2\en_Net_Framework_20_redist_x86.exe Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 33 Runtime 8.1 Informazioni generali Perdita di dati negli archivi Per prevenire una perdita di dati è generalmente necessario innanzitutto terminare il software Runtime prima di disinserire la tensione d'alimentazione. Chiudere il progetto mediante l'elemento di comando che è stato occupato nella progettazione con la funzione "ArrestaRuntime". In alternativa è possibile garantire un arresto controllato del pannello operatore mediante un'alimentazione di continuità (UPS). Comunicazione tramite OPC OPC Material is used in WinCC flexible Runtime. OPC Foundation homepage www.opcfoundation.org Firewall integrato dei programmi antivirus Per poter operare senza problemi con WinCC flexible Runtime occorre consentire al firewall l'accesso ai seguenti punti: ● [Directory di installazione dell'Automation License Manager] almapp\almappx.exe ● %CommonProgramFiles%\Siemens\SWS\almsrv\almsrvx.exe Banca dati abilitata L'archiviazione con WinCC flexible Runtime è abilitata con la seguente banca dati: ● MS SQL-Server: versione testata MS SQL Server 2005 Express Edition 34 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Trasferimento 9 Sommario Informazioni relative al trasferimento che non è stato più possibile trattare nel manuale o nella Guida in linea. Trasferimento seriale tramite interfaccia RS-485 Se un pannello operatore comunica con il controllore tramite l'interfaccia combinata RS-485 e MPI o PROFIBUS, disattivare l'opzione "Remote Control" per il trasferimento seriale. Nella finestra di dialogo "Transfer Settings", scheda "Channel" disattivare l'opzione "Remote Control" nel pannello di controllo. Attivare manualmente il trasferimento seriale. Trasferimento remoto tramite interfaccia seriale Se in un progetto WinCC flexible non è stato progettato un collegamento ad un controllore, non è possibile eseguire il trasferimento remoto del progetto. Per effettuare il trasferimento esistono le seguenti possibilità: ● Modificare le impostazioni per il trasferimento sul pannello operatore. Procedere nel modo seguente: arrestare il runtime e aprire il "Pannello di controllo". Nel Pannello di controllo fare doppio clic sulla voce "Trasferimento". Si aprirà la finestra di dialogo "Impostazioni di trasferimento". Selezionare la scheda "Canale". Nell'area "Canale 2" selezionare "MPI/Profibus" nella casella di riepilogo. Disattivare la casella di controllo "Comando remoto". Applicare le modifiche con "OK". Grazie a questa impostazione sarà possibile effettuare il trasferimento remoto. ● In alternativa, arrestare il Runtime sul pannello operatore e avviare il trasferimento manualmente. Trasferimento tramite collegamento Ethernet con router In caso di trasferimento tramite collegamento Ethernet con router assicurarsi che il buffer di trasmissione interno al router sia maggiore di 1 KByte. Con i router che hanno un buffer di trasmissione < 1 KByte i telegrammi vengono suddivisi e possono quindi essere falsati, interrompendo inoltre il trasferimento. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 35 Trasferimento "Rigenera tutto" prima del trasferimento sul pannello operatore Prima di passare con il progetto all'esercizio produttivo, rigenerarlo completamente utilizzando il comando "Rigenera tutto...". Anche per ridurre i tempi di generazione Delta nell'esercizio di progettazione in corso, si consiglia di utilizzare occasionalmente il comando "Rigenera tutto...". Eseguire una generazione completa mediante il comando di menu "Progetto > Compiler> Rigenera tutto...". Se sono stati progettati più pannelli operatore, dopo aver selezionato il comando "Rigenera tutto" si apre la finestra di dialogo "Seleziona pannelli operatore per la generazione". Selezionare in questa finestra i pannelli operatore da generare. È possibile la selezione multipla. Interruzione del trasferimento da parte dell'utente L'interruzione di un trasferimento può durare fino a 5 minuti. In questo arco di tempo non sono possibili altri trasferimenti. In questo caso si riceve il seguente messaggio: "A transfer is already in progress. Please wait until the first transfer has finished.". A fine del tempo di attesa è possibile riprendere ad eseguire i trasferimenti. 36 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea WinCC flexible integrato 10.1 10 Integrazione in SIMOTION Limitazioni Se si crea un nuovo progetto integrato, possono apparire segnalazioni di errore nei seguenti casi: ● Copia, sostituzione o duplicazione di un pannello operatore tra più istanze di WinCC flexible e successiva progettazione del pannello operatore su un'interfaccia in Configurazione HW. ● Creazione di un nuovo pannello operatore e di un collegamento ai controllori SIMOTION e progettazione dei tasti diretti mediante PN IO. Rimedio: Chiudere tutte le applicazioni interessate e aprirle nuovamente. Ripetere i passi precedenti. Conversione di un progetto WinCC flexible integrato in SIMOTION SCOUT La conversione di un progetto WinCC flexible integrato in una versione precedente non è possibile in SIMOTION SCOUT. Aprire il progetto interessato in WinCC flexible e salvarlo nella versione desiderata. A tale scopo è necessario che durante l'installazione di WinCC flexible sia stato installato il componente "Supporto Salva come versione". Il progetto SIMOTION viene mantenuto nella versione attuale. Il progetto WinCC flexible può essere aperto nella versione in cui è stato convertito. Attivazione dell'integrazione di WinCC flexible in SIMOTION-SCOUT L'integrazione di WinCC flexible 2008 è abilitata solo a partire da SIMOTION SCOUT V4.1 SP2. Per attivare l'integrazione di WinCC flexible in SIMOTION-SCOUT procedere nel seguente modo: 1. Selezionare il comando "Impostazioni" nel menu "Strumenti". 2. Fare clic sulla scheda "WinCC flexible". 3. Attivare l'opzione "Utilizza quota WinCC flexible e visualizza". Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 37 WinCC flexible integrato 10.2 Integrazione in STEP 7 10.2 Integrazione in STEP 7 Sommario Informazioni sul funzionamento integrato in STEP 7 non comprese nel manuale o nella Guida in linea. Collegamento di simboli di STEP 7 in nuovi progetti STEP 7 Collegando i simboli di STEP 7 alle variabili WinCC flexible si verificano problemi quando il relativo progetto STEP 7 è stato generato mentre era ancora aperto un altro progetto WinCC flexible. Chiudere tutti i progetti di WinCC flexible prima di creare un nuovo progetto in STEP 7. Server dei simboli Se l'utente effettua modifiche di una certa portata nel proprio progetto STEP 7 è possibile che si verifichino problemi nel server dei simboli. Chiudere tutti i progetti WinCC flexible prima di effettuare modifiche di una certa portata nel proprio progetto STEP 7. Ciò vale in particolar modo: ● se occorre effettuare modifiche ai nomi delle stazioni, ai nomi CPU o ai nomi del programma S7. ● se una o più stazioni S7 devono essere copiati in un progetto S7 nel SIMATIC Manager o cancellati da un progetto S7. Simboli S7 contrassegnati come errati per le variabili Se dopo aver aperto un progetto HMI integrato in STEP 7 tutti i simboli S7 sono contrassegnati sulle variabili come errati (marcatura arancione della cella "Simbolo") può essere utile salvare l'intero progetto S7 tramite "Salva con nome" (mediante l'opzione di riorganizzazione) nel manager SIMATIC con un altro nome. Elaborazione simultanea di più progetti integrati Se per diversi progetti STEP 7 è aperto rispettivamente un WinCC flexible, possono verificarsi problemi di sincronizzazione dei dati tra STEP 7 e WinCC flexible, ad es. nel caso dell'impostazione online o del salvataggio. Accertarsi in questo caso che WinCC flexible venga aperto di volta in volta per un unico progetto STEP 7. Evitare inoltre di aprire più istanze di WinCC flexible da STEP 7. SIMATIC Manager: "Sistema di destinazione ▶ Traduci e carica oggetti" Con la funzione del SIMATIC Manager "Sistema di destinazione ▶ Compila e carica oggetti" si possono verificare problemi. In caso di problema, attivare nella tabella di riepilogo solo una stazione SIMATIC HMI rispettivamente per ogni traduzione. 38 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea WinCC flexible integrato 10.2 Integrazione in STEP 7 Copia di collegamenti integrati Se si copiano collegamenti integrati con la funzione "copia e incolla", le colonne "Stazione", "Partner" e "Nodo" restano vuote. Trascinare le colonne successivamente con il mouse. Apertura di oggetti HMI in S7 Manager insieme a SIMOTION SCOUT Non apire gli oggetti HMI in S7 Manager facendo doppio clic su un oggetto HMI nella finestra di lavoro. Aprire gli oggetti HMI dal menu di scelta rapida dell'oggetto HMI selezionato nel navigatore di progetto di S7 Manager. Limitazione per "Save and recompile all" in SIMOTION SCOUT Se è stato aperto contemporaneamente un progetto in WinCC flexible 2008 e SIMOTION SCOUT non fare clic sulla voce del menu "Save and recompile all". Chiudere WinCC flexible prima di eseguire il comando "Save and recompile all". Eliminazione del pannello operatore Se si elimina un pannello operatore in WinCC flexible (eccetto WinCC flexible Runtime), in SIMATIC Manager viene rimossa la stazione HMI completa inclusi tutti i sottocomponenti, ad es. WinAC MP. Progetto integrato con componenti CFC e segnalazioni ALARM_S Se si elabora un progetto che contiene componenti specifici CFC e segnalazioni ALARM_S è necessario soddisfare i seguenti requisiti: ● L'Engineering Tool "CFC" deve essere installato o ● STEP7 V5.4 SP4 deve essere installato Vedere anche Informazioni generali (Pagina 19) Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 39 WinCC flexible integrato 10.2 Integrazione in STEP 7 40 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 11 Opzioni 11.1 Sm@rtAccess, Sm@rtService Sommario Informazioni relative alle opzioni Sm@rtAccess e Sm@rtService che non è stato più possibile trattare nel manuale o nella Guida in linea. CAUTELA Comunicazione tramite Ethernet L'utente finale è responsabile della sicurezza della propria rete di dati, dato che ad es. per specifici comportamenti che conducono ad un sovraccarico del dispositivo, non è garantita la funzionalità. Utilizzo tramite Sm@rtClient per le apparecchiature a tastiera dopo l'aggiornamento a WinCC flexible 2005 SP1 Standardizzando i codici dei tasti le attuali versioni dei pannelli operatore OP 170B e OP 177B prima di WinCC flexible 2005 SP1 non sono compatibili con le versioni precedenti di queste apparecchiature da WinCC flexible 2005 SP1. Se si impiega una di queste apparecchiature come Sm@rtServer e si intende utilizzare la tastiera con uno Sm@rtClient collegato occorre verificare se sono stati trasferiti i comandi corretti della tastiera. Se questi non coincidono è necessario aggiornare la versione del pannello operatore dei pannelli interessati. Trasferimento dei codici dei tasti F e K con Sm@rtClient sulle apparecchiature a tastiera basate su PC. I codici dei tasti F e K vengono trasferiti in modo sicuro via Sm@rtClient allo Sm@rtServer solo se è attivata la funzione WinCC Hotkey. Aprire con "START > Impostazioni > Pannello di controllo" "SIMATIC Key Tools" e attivare la funzione WinCC Hotkey con il pulsante "Start". Sistema operativo Vista: Servizio Web SOAP non possibile In Windows Vista il toolkit Microsoft SOAP non può essere installato in quanto non viene più supportato da Microsoft. La funzionalità dell'opzione RT "Sm@rtAccess: Web service (SOAP)" non è disponibile in Windows Vista. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 41 Opzioni 11.2 ProAgent Sistema operativo Vista: Arresto dello Sm@rtServer In Windows Vista lo Sm@rtServer funziona sempre come servizio. Pertanto in runtime lo Sm@rtServer non può essere chiuso mediante Notification Area nella barra delle applicazioni. Per chiudere lo Sm@rtServer esistono le seguenti possibilità: ● Chiudere mediante la funzione di sistema "ComandaSmartServer" Progettare la funzione di sistema "ComandaSmartServer" ad es. in un'interfaccia. Selezionare nella funzione di sistema il modo "Stop". Premendo il pulsante in runtime viene chiuso lo Sm@rtServer. ● Chiudere lo Sm@rtServer dal pannello di controllo: aprire nel pannello di controllo "WinCC flexible Internet Settings" e attivare la scheda "Remote". Fare clic sul pulsante "Stop". Lo Sm@rtServer viene chiuso. ● Chiudere lo Sm@rtServer arrestando il runtime: aprire nel pannello di controllo "WinCC flexible Internet Settings" e attivare la scheda "Remote". Attivare l'opzione "Close with Runtime". All'arresto del runtime lo Sm@rtServer viene chiuso. 11.2 ProAgent Sommario Informazioni sul funzionamento di ProAgent non compresi nel manuale o nella Guida in linea. ProAgent in caso di installazione mancante dello STEP 7" Se ProAgent è installato su un PC dove non è stato installato STEP 7 l'inserimento "Diagnosi" non sarà disponibile nell'albero del progetto. Di conseguenza è impossibile selezionare unità. Le visualizzazioni di ProAgent possono essere progettate su questo PC. Tuttavia generando il progetto appare la segnalazione "Warning: AVVERTIMENTO interno (dettaglio: screen element ... was created by GeneratorHmiScreen ... - tipo di oggetto: SCREEN_ITEM)". Nel runtime non appare su questo PC alcuna visualizzazione ProAgent. Ridenominazione di un passo in S7-GRAPH Se in una catena sequenziale di S7-GRAPH si modifica il nome o l'estensione del nome di un passo, questa modifica non verrà applicata in WinCC flexible. Per applicare le modifiche occorre procedere nel modo seguente: Aprire la biblioteca in STEP 7 con "Strumenti - Biblioteche di testi - Biblioteche di sistema". Nella libreria effettuare una modifica in un qualsiasi nome di passo e quindi annullarla. Salvare la biblioteca. I nomi dei passi ora verranno visualizzati in WinCC flexible. Utilizzo della funzione "Compila e carica oggetti" Se si effettuano modifiche in PDIAG, S7-Graph o S7-HighGraph può essere necessario eseguire una verifica della coerenza nei progetti WinCC flexible esistenti in modo che le 42 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Opzioni 11.3 ChangeControl modifiche vengano trasferite correttamente ai dispositivi HMI con la funzione "Compila e carica oggetti". Lingue asiatiche L'opzione ProAgent non è abilitata per le lingue asiatiche dell'interfaccia utente. 11.3 ChangeControl Sommario Informazioni sull'opzione Change Control non comprese nel manuale o nella Guida in linea. Editor dell'opzione /ChangeControl L'opzione WinCC flexible WinCC flexible /ChangeControl serve alla definizione della versione dei dati di progettazione e alla tracciabilità delle modifiche di progettazione. I relativi editor "Versioni del progetto" e "Registro modifiche" si trovano nella finestra di progetto alla voce "Gestione versione". Versioni di progetto su drive di rete L'utilizzo di versioni di progetto su drive di rete non viene attualmente supportato. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 43 Opzioni 11.3 ChangeControl 44 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Pannelli operatore 12.1 12 Informazioni generali Sommario Indicazioni inerenti alle particolarità dei pannelli operatore che non è stato più possibile trattare nel manuale o nella guida online. Comando a più tasti Con un comando a più tasti sussiste il rischio di attivare inavvertitamente azioni indesiderate: ● Utilizzando un pannello a tasti, non è possibile premere contemporaneamente più di due tasti funzione. ● Utilizzando uno schermo tattile, un PC standard o un panel PC, utilizzare sempre solo un tasto funzione o un pulsante alla volta. Collegamento tra Windows CE e Windows XP Se da un pannello operatore dotato di sistema operativo Windows CE si intende accedere ad un computer con sistema operativo Windows XP, ad es. per effettuare stampe tramite Windows XP oppure aprire una cartella, occorre disattivare la semplice abilitazione dei file in Windows XP. Per disattivare la semplice abilitazione dei file è necessario aprire Windows Explorer con Windows XP. Selezionare dalla barra dei menu il comando "Opzioni > Opzioni cartella". Si apre la finestra di dialogo "Opzioni cartella". Attivare la scheda "View" e disattivare la casella di controllo "Utilizzare la semplice abilitazione dei file" nell'area "Impostazioni ampliate". Rilevare le impostazioni mediante il pulsante "OK". Passaggio dall'ora legale a quella solare e viceversa In un pannello operatore il passaggio dall'ora legale a quella solare non avviene automaticamente. Nel pannello di controllo si definisce l'ora legale o quella solare. Per effettuare il passaggio dall'ora solare a quella legale occorre attivare nella finestra di dialogo "Date/Time Properties" la casella di controllo "Daylight savings time currently in effect". Se l'utente conferma la modifica e chiude la finestra di dialogo verrà impostata l'ora legale. Disattivare la casella di controllo per effettuare il passaggio all'ora solare. In alternativa è possibile installare l'ora legale anche mediante la funzione di sistema "ImpostaOraLegale". Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 45 Pannelli operatore 12.1 Informazioni generali SIMATIC Panel PC 477, PC 577, PC 677, PC 877: rappresentazione distorta dei pittogrammi Se si aprono in WinCC flexible progetti creati con una versione di WinCC flexible 2005 SP1 è possibile che la rappresentazione dei pittogrammi sia distorta. Nei pannelli operatore sopra elencati le dimensioni dei pittogrammi sono state adeguate in WinCC flexible 2007. Rimedio: aprire l'editor "Impostazioni pannello operatore" e impostare manualmente le dimensioni dei pittogrammi sul valore di WinCC flexible 2005 SP1 alla voce "Dimensioni pittogramma personalizzate". I valori sono indicati nella tabella seguente. Pannello operatore Dimensioni del pittogramma (X~Y) PC x77 12'' Key 80~66 PC x77 15'' Key 101~85 Limitazione in caso di connessione con accesso a pagine HTML Se si utilizza il segno "_" nel nome del pannello operatore, i tentativi di connessione durante l'accesso alle pagine HTML del pannello operatore potrebbero fallire. Non utilizzare il segno "_" nel nome del pannello operatore. Pannelli operatore con tasti diretti PROFINET IO Per i pannelli operatore che supportano i tasti diretti PROFINET IO definire le impostazioni di rete sia nel pannello di controllo del pannello operatore che nell'editor Configurazione HW. Le impostazioni di rete nel pannello di controllo devono corrispondere alle impostazioni nella Configurazione HW. Come impostazione standard è preimpostata in entrambi gli editor l'opzione "Automatic". PROFINET IO è possibile soltanto con le impostazioni "Automatic" o "100 MBd Fullduplex". Aggiornamento del sistema operativo Al termine dell'aggiornamento del sistema operativo può passare fino a un minuto prima che la comunicazione con le impostazioni di rete rispristinate sia pronta al funzionamento. In questo arco di tempo il PC non può stabilire alcun collegamento al pannello operatore mediante Ethernet. Viene visualizzata la segnalazione "Realizzazione del collegamento per il ripristino delle impostazioni degli apparecchi per i quali si è effettuato il backup". SecureMode Con il SecureMode nei seguenti pannelli operatore l'utente protegge il pannello di controllo, la barra delle applicazioni e il desktop da accessi non autorizzati: ● Mobile Panel 277 ● MP 177 6" Touch, MP 277, MP 377 ● TP 177B4" Per attivare il SecureMode inserire una password nella finestra "Password Properties" del pannello di controllo nel pannello operatore. Sul desktop compare la scritta "secure mode". Per abilitare il comando di pannello di controllo, barra delle applicazioni e desktop inserire la password stabilita. La scritta "secure mode" scompare. 46 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Pannelli operatore 12.1 Informazioni generali Per riattivare il SecureMode fare doppio clic nel desktop sul simbolo completamente il SecureMode cancellare la password stabilita. . Per disattivare Trasferimento tramite Teleservice Per il trasferimento di dati ad un pannello operatore tramite Teleservice è necessaria un trasferimento senza interruzioni. Per il trasferimento di grandi quantità di dati il collegamento non è adatto poiché la qualità e la stabilità del trasferimento della linea telefonica potrebbe non essere sufficiente. Utilizzare Teleservice esclusivamente per il trasferimento del progetto su un pannello operatore. Per il ritrasferimento, l'aggiornamento del sistema operativo o il salvataggio di grandi quantità di dati non è adatto il collegamento via modem. Mobile Panel e Basic Panel I seguenti pannelli operatore sono già descritti nella Guida in linea nonostante non siano ancora disponibili. ● Mobile Panel 277 IWLAN ● Mobile Panel 277F IWLAN ● KTP400 Basic PN ● KTP600 Basic DP ● KTP600 Basic PN ● KTP1000 Basic DP ● KTP1000 Basic PN ● TP1500 Basic PN Se il relativo Hardware Support Package è stato fornito, è possibile progettare questi pannelli operatore in WinCC flexible. driver per controllori di altre Case Il collegamento a controllori del tipo Modicon Modbus e Allan Bradley non viene supportato da seguenti pannelli operatore: ● OP77A ● TP177A ● KTP1000 Basic DP Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 47 Pannelli operatore 12.2 Pannelli 12.2 Pannelli Sommario Indicazioni inerenti alle particolarità dei pannelli operatore che non è stato più possibile trattare nel manuale o nella Guida in linea. Procedura di ripristino di OP 177 DP mono Durante la procedura di ripristino di OP 177 DP mono può verificarsi una segnalazione di dialogo superflua. Titolo: "Abort Restore" Testo: "Storage Card couldn't be detected. Try restore again? Insert Storage Card and press 'OK' or abort restore with 'CANCEL'." Confermare la segnalazione di dialogo con "OK" cosicché possa essere terminata la procedura di ripristino in modo affidabile. OP 277: regolazione della luminosità Nel pannello operatore OP 277 non è possibile regolare la luminosità. Perciò si verificano incompatibilità con i precedenti modelli OP 270 e TP 270. Simulazione con funzionamento integrato con Basic Panel Durante la simulazione dei Basic Panel con interfaccia PN PLCSIM non viene supportato. Dimensioni carattere Nei pannelli operatore OP 77A, TP 177A, TP 177micro e Basic Panel i caratteri non vengono rappresentati in modo corretto a partire da una dimensione di 80 punti. TP 270: Aggiornamento del sistema operativo Al termine dell'aggiornamento del sistema operativo vengono ripristinate esclusivamente le impostazioni del pannello operatore per le interfacce Onboard. Se in un TP 270 si utilizza ad es. una scheda Ethernet CF, l'indirizzo IP della relativa interfaccia non viene ripristinato. Limiti di sistema Diversamente da quanto descritto nella Guida in linea valgono i seguenti limiti di sistema: Tabella 12-1 Pannelli OP 73 OP 77A TP 177A TP 177micro 5 15 15 Segnalazioni Numero di segnalazioni analogiche Dimensioni del buffer di segnalazione 48 150 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Pannelli operatore 12.3 Multi Panel OP 73 OP 77A TP 177A Numero di ricette 5 5 Numero di elementi per ricetta 20 20 Lunghezza dei dati utili in byte per set di dati -- -- TP 177micro Segnalazioni Numero di eventi di segnalazione attualmente presenti 50 Ricette Elenchi di testi e di grafiche Numero di elenchi di grafiche 100 Progetto Dimensioni del file di progetto "*.fwx" 12.3 320 kB Multi Panel Sommario Indicazioni inerenti alle particolarità dei Multi Panel che non è stato più possibile trattare nel manuale o nella Guida in linea. MP 277: utilizzo della memory stick USB Se vengono memorizzati archivi in un pannello operatore MP 277 o ricette in una memory stick USB è consentito utilizzare solo una memory stick USB alla volta. MP 377 come Smart Server Se nel pannello si utilizza MP377 come Smart Server e contemporaneamente Media Player o Microsoft Viewer potrebbero verificarsi sensibili perdite di prestazione. Si raccomanda quindi vivamente di evitare tali combinazioni. 12.4 Mobile Panel Sommario Indicazioni inerenti alle particolarità dei Mobile Panel che non è stato più possibile trattare nel manuale o nella Guida in linea. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 49 Pannelli operatore 12.5 Pannelli operatore con Windows XPe Mobile Panel 177 / 277 con pacchetto opzionale batteria Per collegare un comando improprio ad un impianto tramite un Mobile Panel per cui non è stata creata una progettazione, occorre progettare il puntatore area "ID del progetto". All'avvio del runtime si verifica se l'ID del progetto nelle impostazioni del pannello operatore del progetto coincide con il valore memorizzato nel controllore. In caso contrario il runtime verrà arrestato. Se tuttavia si collega un Mobile Panel con pacchetto opzionale batteria ad un altro box di collegamento, quando il runtime è operativo, l'ID del progetto non verrà aggiornato. In questo caso non è più garantita la compatibilità della progettazione del pannello con i diversi programmi del controllore. ● Il runtime non viene arrestato. ● L'esecuzione dei tasti diretti DP, PN-IO non viene impedita. ● Il pannello operatore non visualizza alcuna segnalazione di sistema. AVVERTENZA Reazioni imprevedibili della macchina in caso di progettazione del pannello incompatibile Per tutti gli impianti dotati di uno o più box di connessione per un Mobile Panel occorre assegnare ai partner di comunicazione, ad°es. i controllori, indirizzi di nodo e indirizzi IP diversi e validi per tutto l'impianto. In questo modo si evita di contattare il partner di comunicazione errato perché si utilizza lo stesso indirizzo. Mobile Panel 277: utilizzo della memory stick USB Se vengono memorizzati archivi in un pannello operatore Mobile Panel 277 o ricette in una memory stick USB è consentito utilizzare solo una memory stick USB alla volta. 12.5 Pannelli operatore con Windows XPe Sommario Indicazioni inerenti alle particolarità dei pannelli operatore che non è stato più possibile trattare nel manuale o nella guida online. SIMATIC Panel PC 477 / Microbox 420 mit Windows XP embedded (XPe) Trasferimento del progetto Il trasferimento consente di trasmettere al pannello operatore insieme al file di progetto compilato anche i dati sorgente compressi. Per l'archiviazione dei dati sorgente compressi è necessario che sul drive D: sia disponibile uno spazio di memoria sufficiente. Se non è disponibile sufficiente memoria, il trasferimento si conclude con un messaggio che ne segnala l'esito positivo. Tuttavia il file del progetto compilato non verrà trasferito 50 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Pannelli operatore 12.5 Pannelli operatore con Windows XPe completamente e il Runtime verrà avviato con la segnalazione di errore "Nessuna progettazione disponibile, avviare il trasferimento". Prima di riavviare il trasferimento controllare che sul drive D: sia disponibile uno spazio di memoria sufficiente. Driver stampante non trovato Se il driver richiesto non è disponibile in Windows XP embedded, utilizzare il CD dei driver fornito, oppure il CD2 di un XP Professional. Ulteriori informazioni sull’installazione sono contenute all’interno del CD. Limitazioni Per il SIMATIC Panel PC 477 / Microbox 420 con Windows XPe sono valide le seguenti limitazioni: ● Il driver del controllore Allen-Bradley DH485 non è abilitato. ● "Microsoft Script Debugger" e "Microsoft Script Editor" in dotazione con Microsoft Office XP non sono abilitati e non devono essere installati. Ultilizzare un PC standard per effettuare il debug dei propri script. Per ulteriori informazioni sul debug consultare la guida in linea in "Utilizzo di WinCC flexible > Funzioni di sistema e scripting in Runtime > Debug ". ● Nessun archivio nella banca dati "Sistema" Se si intende progettare archivi su Microbox 420 non occorre utilizzare l'impostazione "Banca dati/Sistema" dato che il server SQL necessario a questo scopo non può operare con un EWF attivato. Enhanced Write Filter (EWF) Grazie all'Enhanced Write Filter (EWF) la partizione di sistema può essere protetta in scrittura, p. es. per potenziare la durata della scheda CF. Per ulteriori informazioni fare riferimento alle istruzioni operative. Particolarità nell'impiego dell'Enhanced Write Filter (EWF) ● Quando è attivo l'Enhanced Write Filter – Funzionano solamente la licenza singola e la licenza di tipo floating senza limitazioni temporali – Le licenze di prova non funzionano. Se si desidera utilizzare le licenze di prova occorre disattivare l'Enhanced Write Filter. – Non è possibile trasferire alcuna chiave di licenza sul pannello operatore. Per trasferire le chiavi di licenza sul pannello operatore procedere nel modo seguente: 1. Selezionare nel menu di avvio "Start" il comando "Esegui". Immettere cmd e fare clic sul pulsante "OK". Si apre il Prompt dei comandi. 2. Inserire "ewfmgr c: -commitanddisable" in Prompt dei comandi. La protezione in scrittura su C: viene disattivata e i dati modificati vengono applicati. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 51 Pannelli operatore 12.5 Pannelli operatore con Windows XPe 3. Riavviare il computer per applicare le modifiche. 4. Trasferire le chiavi di licenza necessarie sul pannello operatore. 5. Selezionare nel menu di avvio "Start" il comando "Esegui". Immettere cmd e fare clic sul pulsante "OK". 6. Inserire "ewfmgr c: -enable" nel Prompt dei comandi. La protezione in scrittura su C: viene attivata. 7. Riavviare il computer per applicare le modifiche. 52 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Ulteriori avvertenze 13 Sommario Ulteriori informazioni non comprese nel manuale o nella Guida in linea. Problemi di comunicazione con il cavo PC/PPI e STEP 7-Micro/WIN Se si installa WinCC flexible e STEP 7-Micro/WIN possono verificarsi problemi con la comunicazione mediante il cavo PC/PPI. Se si desidera creare una comunicazione mediante il cavo PC/PPI procedere nel seguente modo: Disinstallazione del driver del cavo PC/PPI 1. Selezionare il comando "Imposta interfaccia PG/PC" nel menu "Start > Impostazioni > Pannello di controllo". 2. Fare clic nell'area "Interfacce" sul pulsante "Seleziona". 3. Selezionare nell'area "Installato" l'opzione "PC/PPI cable". 4. Fare clic su "Disinstalla". Il driver viene installato. 5. Installare nuovamente il driver "PC/PPI cable". PC-Adapter MPI/PROFIBUS per PC con processori Dual Core Il PC-Adapter MPI/PROFIBUS (6ES7-972-0CA23-0XA0) non è abilitato per la comunicazione con PC con processori Dual Core. TS Adapter IE e TS Adapter II per MP 370 e MP 377 Un'aggiornamento dell'OS mediante "TS Adapter II" e "TS Adapter IE" non è abilitato per i seguenti pannelli operatore: ● MP 370 ● MP 377 Vista della curva nei pannelli operatore TP 177A e TP 177micro Se per i pannelli operatore TP 177A e TP 177micro vengono configurati diversi caratteri e diverse dimensioni del carattere per la vista della curva e per la tabella dei valori, per le lingue Online russo e cinese potrebbe non venire visualizzato il titolo della tabella dei valori. In questo caso utilizzare lo stesso carattere e la stessa dimensione per la vista della curva e la tabella dei valori. Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 53 Ulteriori avvertenze Tasti diretti Profinet IO Se per errore 2 IO-Controller con la stessa progettazione vengono collegati al pannello operatore può verificarsi una caduta della comunicazione con tasti diretti. Togliere il cavo Ethernet e riavviare il pannello operatore. Fattore di utilizzo della CPU elevato Per garantire un funzionamento corretto disattivare l'opzione "Norton Auto Protect" nel "PC Norton Protection Center". Quando è attivata, l'opzione "Norton Auto Protect" può aumentare di molto il fattore di utilizzo della CPU bloccando l'esecuzione degli altri processi. Audit Viewer L'Audit Viewer è abilitato ● su sistemi operativi nelle lingue tedesco, inglese, francese, italiano e spagnolo ● su un sistema operativo MUI nelle suddette lingue ● per la valutazione di un Audit Trail nelle suddette lingue. L'Audit Viewer V6.2 è abilitato solo per Windows XP. L'Audit Viewer V6.2 si trova nella seguente directory del DVD di WinCC flexible: CD_2/Support/Audit Viewer/Setup. L'abilitazione dell'Audit Viewer per Windows Vista viene comunicata con un avviso sulle pagine Internet del Produkt Support. Migrazione: Rappresentazione errata degli HMI IO Device nell'editor di topologia Nell'editor di topologia gli HMI IO Device vengono rappresentati in modo errato. Per eliminare la rappresentazione procedere nel modo seguente: Presupposti: Il nome e l'indirizzo IP del CP della stazione HMI nella Configurazione HW della stazione HMI e il nome e l'indirizzo IP dell'HMI IO Device nella Configurazione HW del'IO Controller devono essere uguali. Procedura per l'impostazione dello stesso nome 1. Aprire la Configurazione HW dell'IO Controller. 2. Fare clic sull'HMI IO Device. 3. Fare clic su "Proprietà dell'oggetto" nel menu di scelta rapida dell'HMI IO Device. Si apre la finestra di dialogo "Proprietà". 4. Assegnare all'HMI IO Device lo stesso nome dell'IE CP della stazione HMI definito nel progetto Step 7. 5. Confermare i dati immessi con "OK". La finestra di dialogo viene chiusa. 54 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Ulteriori avvertenze Procedimento per l'impostazione dello stesso indirizzo IP 1. Aprire la Configurazione HW dell'IO Controller. 2. Fare clic sull'HMI IO Device. 3. Fare clic su "Proprietà dell'oggetto" nel menu di scelta rapida dell'HMI IO Device. Si apre la finestra di dialogo "Proprietà". 4. Nell'area "Nodo/Sistema PN IO" selezionare l'opzione "Assegna indirizzo IP mediante IO Controller". 5. Fare clic sul pulsante "Ethernet". Si apre la finestra di dialogo "Proprietà - Interfaccia Ethernet". 6. Assegnare all'HMI IO Device lo stesso indirizzo IP assegnato al CP della stazione HMI. 7. Fare clic su "OK". Viene emessa la seguente segnalazione: "L'indirizzo IP indicato viene già utilizzato. Scegliere un'altra rete o digitare un nuovo indirizzo?" 8. Fare clic sul pulsante "No". La finestra di dialogo "Proprietà - Interfaccia Ethernet" si chiude. 9. Selezionare l'opzione "Assegna indirizzo IP mediante IO Controller" nell'area "Nodo/Sistema PN IO" della finestra di dialogo "Proprietà". 10.Confermare i dati immessi con "OK". La finestra di dialogo viene chiusa. 11.Caricare la configurazione modificata nell'IO Controller. La rappresentazione errata viene cancellata dall'editor di topologia. "Salva con nome" su supporti USB esterni Se si salva un progetto su un supporto esterno mediante il comando "Salva con nome", può eventualmente richiedere più tempo. Per questo motivo si consiglia di salvare il progetto innanzitutto localmente e di seguito di copiarlo dal Windows Explorer al supporto esterno. Utilizzo di PROFINET IO nei pannelli operatore Se si utilizza PROFINET IO per il collegamento dei tasti diretti e dei LED dei pannelli operatore con il controllore, durante la progettazione è possibile definire in Configurazione HW un offset per il campo di indirizzi degli ingressi e delle uscite. Se invece si utilizza una CPU compatibile con PROFINET IO del tipo "414" in collegamento con uno dei pannelli operatore sottoriportati vale la seguente restrizione: L'offset per l'inizio del campo di indirizzi degli ingressi non può essere maggiore dell'offset per l'inizio del campo di indirizzi delle uscite. Questa restrizione vale per i pannelli operatore di seguito elencati: ● OP 177B ● OP 277 ● Mobile Panel 177 Per la progettazione dei parametri degli indirizzi aprire il controllore con la CPU 414 in Configurazione HW. Nella finestra della stazione di Configurazione HW selezionare il pannello operatore collegato mediante PROFINET IO. Nella vista dettagliata della parte Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 55 Ulteriori avvertenze inferiore della finestra della stazione viene visualizzata una tabella con le proprietà del pannello operatore. Selezionare nella tabella la riga con gli indirizzi del pannello operatore e aprire le proprietà dell'oggetto dal menu di scelta rapida. Attivare nella finestra di dialogo "Proprietà dell'oggetto" la scheda "Indirizzi". Alla voce "Ingressi > Inizio" progettare l'offset per gli ingressi. Alla voce "Uscite > Inizio" progettare l'offset per le uscite. Importazione CSV di segnalazioni Durante l'importazione di dati csv viene controllata la sintassi del file di importazione. tuttavia non vengono controllati il significato delle proprietà o le dipendenze tra le proprietà. È possibile assegnare una variabile di trigger del tipo errato, ad es. "String" ad una segnalazione. Durante la compilazione viene segnalato un errore. Modifica delle autorizzazioni Web "PasswordList" L'autorizzazione Web "PasswordList" per il server Web è stata sostituita da "User Administration". Incorrect display of (HMI) PC stations The following options are available for restoring (HMI) PC stations that can no longer be correctly compiled in HW Config: Backup copy of the configuration is available 1. Delete the corrupt (HMI) PC station in the Simatic Manager. 2. Copy the backup station data in the Simatic Manager. Backup copy of the configuration not available 1. Close HW Config. 2. If an error occurs, you can see two WinCC flexible Runtimes in the target station in the Simatic Manager. Delete the lower WinCC flexible Runtime in the Simatic Manager. 3. Create a new (HMI) PC station in the Simatic Manager matching the old target station. 4. A WinCC flexible Runtime is always created when a new HMI PC station (e.g. PC 877) is created. Delete this WinCC flexible Runtime 5. Open the new and the corrupt (HMI) PC stations. 6. Copy the corrupt station in HW Config. It contains WinCC flexible Runtime, CPU, software components and interface boards. 7. Compile the newly created and fully configured (HMI) PC station. 8. Close HW Config. 9. Delete the corrupt station in the Simatic Manager. 10.Reestablish the previous network of the (HMI) PC station via NetPro or WinCC flexible 2008. 56 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Ulteriori avvertenze Windows Vista: working with the standard user rights If you work with the standard user rights in Windows Vista, the "User account control" (UAC) has to be enabled. The "User account control" is disabled by default in Windows Vista. You can find additional information on the "User account control" in the online help for Windows Vista. Error importing national letters and special characters from ProAgent into WinCC flexible If you have previously imported ProAgent data or ALARM-S messages with national letters and special characters into an integrated project of WinCC flexible 2007 Hotfix 5 or earlier and converted to WinCC flexible 2008 with this project, errors may occur during the import of national letters and special characters. Remedy: 1. Deactivate the connections to the affected S7 programs with UNICODE characters in ProAgent data or ALARM-S messages. 2. Select the "Delete Temporary Files" command from the "Options" menu. 3. Reactivate the connections deactivated in step 1. Select the desired ProAgent units in the "ProAgent" editor. Changed path for Miniweb directory Contrary to the description in the online help, the MiniWeb directory is available at the following path: "Documents and Settings\All Users\Application Data\Siemens\HmiRTm\Miniweb1.2.1" Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 57 Ulteriori avvertenze 58 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Indice analitico A Abilitazione Directory, 10 Abilitazione delle porte Automation License Manager, 10 Aggiornamenti di sicurezza, 19 Apertura multipla Progetto integrato, 38 Apparecchio Windows CE Memoria flash, 33 Apri progetto Progetto convertito, 21 Segnalazione di errore, 6 Audit Viewer Eseguibilità, 33 Automation License Manager Abilitazione delle porte, 10 B Banca dati Abilitata per Runtime, 34 Basic Panel Simulazione, 48 C ChangeControl, 43 Collegamento integrato Copia, 39 Comando a più tasti, 45 Comunicazione Ethernet, 29 Creazione guidata di un progetto Intestazione, 19 D Diagnostica linee PROFIBUS, 29 Dimensione carattere Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Basic Panel, 48 OP 77A, 48 TP 177A, 48 Dipendenza dal dispositivo Configurazione DP, 20 Dipendenza dal pannello operatore Configurazione DP, 20 Directory principale, 33 Disinstallazione Dizionario utente, 9 Dizionario utente, 20 Disinstallazione, 9 Driver di comunicazione Windows Vista, 14 E Ethernet, 29 F Flash interno Numero di file, 33 G Gateway OPC XML Installazione, 10 Grafici GIF WinCC flexible 2005 SP1, 23 I Importazione Testo del progetto, 19 ImpostaOraLegale Windows Vista, 14 Installazione Abilitazione di directory e programmi, 10 Gateway OPC XML, 10 Migrazione, 10 Riavvio, 11 WinCC flexible Start Center, 11 59 Indice analitico Installazione della migrazione Installazione a posteriori, 10 L Licenza Modifica, 10 Trial License, 10 Limiti di sistema, 48 Luminosità OP 277, 48 M Memoria flash, 33 Migrazione Bit collettivo delle curve, 17 Editor di topologia, 54 Installazione, 10 OP17, 17 rappresentazione errata, 54 Set di caratteri cirillico, 17 SIMATIC 500/505, 17 Variabile con scala lineare, 17 Variabile di array, 17 Mobile Panel 177 Pacchetto opzionale batteria, 50 Mobile Panel 277 Memory stick USB, 50 Pacchetto opzionale batteria, 50 Modicon Bit collettivo delle curve, 17 Migrazione, 17 MP 277 Memory stick USB, 49 O OLE, 22 OP 177 DP mono Procedura di ripristino, 48 OP 277 Luminosità, 48 OP17 Migrazione, 17 Opzione ChangeControl, 43 P Password 60 SecureMode, 46 PC Adapter MPI/PROFIBUS, 53 ProAgent, 42 Installazione di STEP 7, 42 Lingue asiatiche, 43 Procedura di ripristino OP 177 DP mono, 48 PROFIBUS Diagnostica linee, 29 Progetto integrato Apertura multipla, 38 Avvio di ProTool, 5 Compila e carica oggetto, 38 Server dei simboli, 38 Simbolo di STEP 7, 38 R Rappresentazione eventi, 5 Rigenera tutto, 36 S S7-Graph, 43 S7-GRAPH, 42 S7-HighGraph, 43 Scheda di memoria Numero di file, 33 SecureMode, 46 Segnalazione di errore Apri progetto, 6 Segnalazione PDIAG, 43 Server dei simboli Progetto integrato, 38 Server OLE Windows Vista, 14 Set di caratteri cirillico Migrazione, 17 Testi di segnalazione, 17 SIMATIC 500/505 Bit collettivo delle curve, 17 Migrazione, 17 Simulazione Basic Panel, 48 Sistema operativo Aggiornamenti di sicurezza, 19 T Teleservice Adapter Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea Indice analitico MP 370 e MP 377, 53 Testo del progetto Importazione, 19 Trasferimento Interruzione del trasferimento, 36 Trial License, 10 U Utilizzo in runtime Comando a più tasti, 45 V Variabile con scala lineare Migrazione, 17 Variabile di array Migrazione, 17 Velocità di trasmissione Modifica di MP 277 e MP 377, 30 Versione del progetto Drive di rete, 43 W WinCC flexible 2005 SP1 Grafici GIF, 23 Windows Rappresentazione eventi, 5 Windows Vista Driver di comunicazione, 14 ImpostaOraLegale, 14 PC Runtime, 14 S7DOS, 14 SmartServer, 13 SOAP, 14 Tastiera a schermo, 13 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea 61 Indice analitico 62 Leggimi Manuale di sistema, 06/2008, Stampa della Guida in linea
