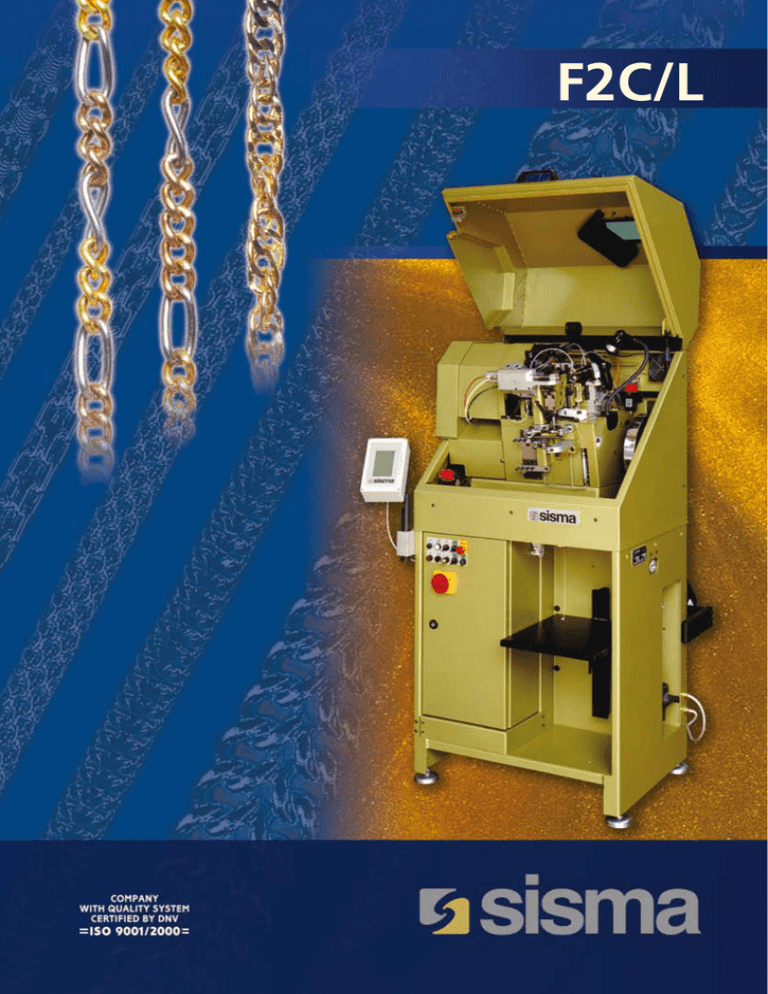

F2C/L - Sisma

F2C/L
F2C/L
Macchina per catena
figaro e gourmette
singole e doppie a 3
colori ad alta velocità
Macchina automatica in versione
laser CE per la produzione di catene
gourmetta figaro, gourmette singola e doppia saldata a tre colori di
lega per fili da 0.25 a 0.80 mm, e,
con apposito piatto raccogli catena
elettronico e camma, catene rolò
singola e doppia e rolò figaro.
La sequenza dei colori e delle
maglie lunghe e corte può essere
facilmente programmata con un
selezionatore elettronico “touch
screen”.
Le catene possono essere battute
e diamantate senza alcun ripasso
in saldatura, conservando i colori
originali della lega.
Completa la dotazione della macchina,
la lubrificazione forzata, il sensore di
densità catena, il regolatore elettronico
di velocità, i tre tendifilo elettronici,
il coperchio di isolamento macchina/laser con aspirazione fumi,
il supporto per microscopio e la
lampada a bassa tensione.
Optional
- Piatto raccolta catena elettronico
con camme per rolò
- Microscopio
- Laser adatto alla saldatura di tre
diversi colori: SL35 - SL120
- Refrigeratore per laser SL120
Dati Tecnici
Dimensione filo lavorabile
0.25-0.80 mm
Velocità di produzione max.
220 a/min
Lubrificazione
automatica
Alim. pneumatica
Alimentazione
Potenza assorbita
Consumo aria Dimensioni
Peso
6/7 atm
230V-50 Hz
monofase
0,45 Kw
80 nl/min
74x98x147 cm
300 kg
High-speed three
colour machine for
Figaro chain, single
and double curb chain
Automatic laser machine, CE version,
for the production of curb Figaro
chain, single, and double curb
chain, welded with three-colour
alloy, for wires from 0.25 up to
0.80 mm, and with electronic
chain collecting plate and cam,
single and double cable chain and
Figaro cable chain.
The sequence of the colours and
the long and short links can be easily
programmed with an electronic
“touch screen” selector.
The chains can be hammered and
diamond cut without being welded
again, respecting the alloy’s original
colours.
The endowment of the machine is
completed by a forced lubrication,
chain density sensor, electronic
speed regulator, three electronic
wire tension devices, machinelaser
insulation cover with fumes aspirator,
microscope support and low voltage
lamp.
Optional
- Electronic chain collecting plate
with cams for cable chains
- Microscope
- Laser suitable for welding the
three different colours: SL35 -SL120
- Laser refrigerator for SL120
Technical Data
Working wire dimensions
Max. production speed
Lubrification
Pneumatic supply
Electrical power supply
Input
Air consumption
Dimensions
Weight
0.25 - 0.80 mm
220 links/min
automatic
6/7 atm
230V-50 Hz
single-phase
0,45 Kw
80 nl/min
74x98x147 cm
300 kg
Máquina de alta
velocidad para
cadenas Fígaro y
barbada ùnica y doble
Máquina automática en versión CE
para la producción de cadena fígaro,
barbada ùnica y doble, soldada
con tres colores de liga para hilos
de 0.25 a 0.80mm, y, con el plato
recolector de cadena electrónico y
levas, cadenas gourmette ùnica y
doble y gourmette fígaro.
La secuencia de eslabones largos y cortos puede programarse
fácilmente con un seleccionador
electrónico “touch screen”.
Se puede batir y diamantar las cadenas
sin soldar ulteriormente, conservando
los colores originales de la liga.
Completan el equipamiento de la
màquina la lubricaciòn forzada, el
sensor de densidad de la cadena,
el regulador electrónico de velocidad, los tres tensores de hilo
electrónicos, la tapa de aislamiento
màquina/làser con aspirador de
humo, soporte para microscopio y
la làmpara de baja tensiòn.
Accesorios opcionales
- Plato recolector de cadena elec trónico con levas para cadenas
forcé
- Microscopio
- Laser para la soldadura de tres
diferentes colores: SL35-SL120
- Refrigerador para Làser para SL120
Datos Técnicos
Dimensiones hilo
Lubricación
Alimentación neumática
Alimentación eléctrica
Automática
6/7 atm
230 V-50 Hz
Monofásica
Potencia absorbida
0,45 Kw
Consumo de aire 80 nl/min
Dimensiones
Peso
Sisma Spa
Via Piemonte 4 (z.i) 36015 Schio (Vi) Italy
pantone cool gray 9
tel871 +39 0445595511 Fax +39 0445595595
pantone
[email protected]
cmyk
K 70
C10 M20 Y70 K20
www.sisma.com
0,25-0,80 mm
Velocidad máx. de producción 220 anillas/min
74x98x147 cm
300 kg
