Elemento modulare per controsoffitto fonoassorbente in fibre di PET

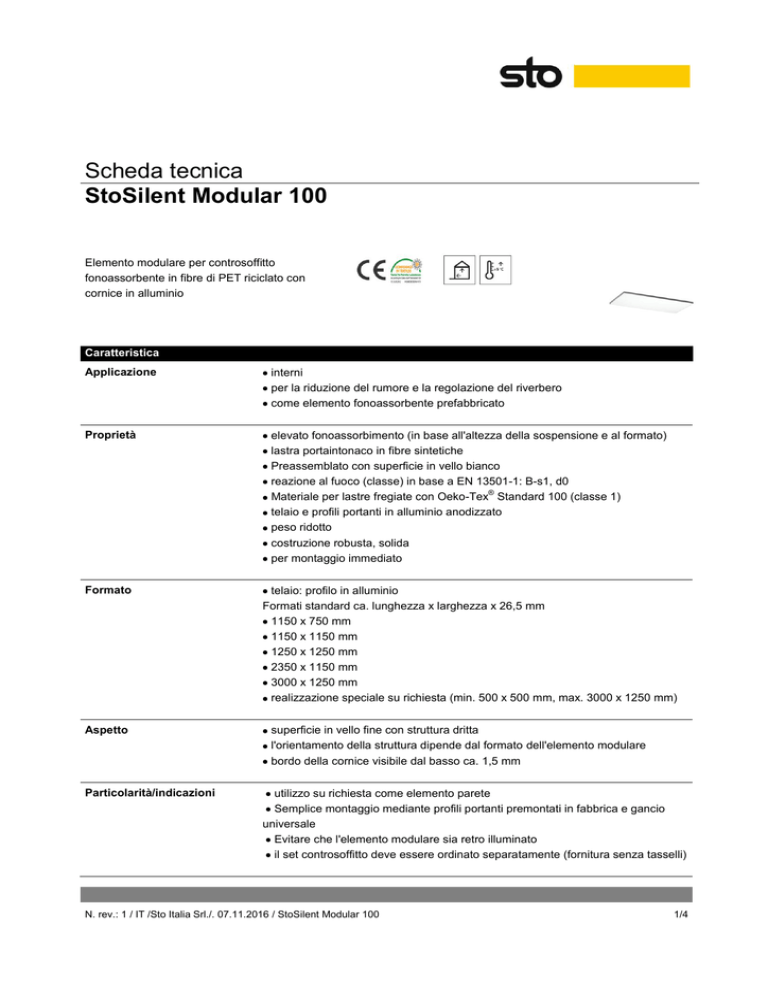

Scheda tecnica
StoSilent Modular 100
Elemento modulare per controsoffitto
fonoassorbente in fibre di PET riciclato con
cornice in alluminio
Caratteristica
Applicazione
interni
per la riduzione del rumore e la regolazione del riverbero
come elemento fonoassorbente prefabbricato
Proprietà
elevato fonoassorbimento (in base all'altezza della sospensione e al formato)
lastra portaintonaco in fibre sintetiche
Preassemblato con superficie in vello bianco
reazione al fuoco (classe) in base a EN 13501-1: B-s1, d0
®
Materiale per lastre fregiate con Oeko-Tex Standard 100 (classe 1)
telaio e profili portanti in alluminio anodizzato
peso ridotto
costruzione robusta, solida
per montaggio immediato
Formato
telaio: profilo in alluminio
Formati standard ca. lunghezza x larghezza x 26,5 mm
1150 x 750 mm
1150 x 1150 mm
1250 x 1250 mm
2350 x 1150 mm
3000 x 1250 mm
realizzazione speciale su richiesta (min. 500 x 500 mm, max. 3000 x 1250 mm)
Aspetto
Particolarità/indicazioni
superficie in vello fine con struttura dritta
l'orientamento della struttura dipende dal formato dell'elemento modulare
bordo della cornice visibile dal basso ca. 1,5 mm
utilizzo su richiesta come elemento parete
Semplice montaggio mediante profili portanti premontati in fabbrica e gancio
universale
Evitare che l'elemento modulare sia retro illuminato
il set controsoffitto deve essere ordinato separatamente (fornitura senza tasselli)
N. rev.: 1 / IT /Sto Italia Srl./. 07.11.2016 / StoSilent Modular 100
1/4
Scheda tecnica
StoSilent Modular 100
Dati tecnici
Norma /
Criterio
disposizione di
Valore/ Unità
Indicazioni
prova
Comportamento all'incendio
(classe)
Superficie di assorbimento
acustico A (oggetto) / m²
EN 13501-1
B-s1, d0
EN ISO 354
Può variare in
base al formato
e all'altezza del
controsoffitto
I dati riportati si riferiscono a valori medi. In ragione dell'utilizzo di materie prime
nei nostri prodotti, i valori indicati in riferimento ad un'unica fornitura possono
variare leggermente senza ridurre l'idoneità del prodotto.
Supporto
Requisiti
Fissare l'elemento modulare per controsoffitto ai quattro punti di aggancio in
componenti portanti (p. es. soffitti in calcestruzzo, soffitti in legno, soffitti di travi in
legno, soffitti in cartongesso, lamiera trapezoidale). La ditta che esegue i lavori
deve controllare la portata del supporto in loco e selezionare il mezzo di fissaggio
(p. es. vite o tassello) secondo le particolarità in loco.
Lavorazione
Temperatura di lavorazione
Temperatura di lavorazione e del supporto minima: +5°C
Struttura del rivestimento
Cavo di sospensione in acciaio regolabile in altezza
Altezza controsoffitto max. 50 cm
sottostruttura con 2 profili in alluminio
lastra portaintonaco con proprietà acustiche (spessa ca. 20 mm), incollata con
cornice in alluminio
Pulizia delle attrezzature
Rimuovere la polvere dopo l'uso.
Indicazioni, consigli, speciali,
altro
Occorre osservare le direttive di lavorazione generali Sto per StoSilent Modular, in
base alle istruzioni di montaggio. Queste sono fornite insieme alla consegna e
sono anche disponibili attraverso Sto SE & Co. KGaA.
Fornire
Tonalità
Imballaggio
Vello: bianco spartitraffico, cornice: alluminio/argento anodizzato
scatola
Bancale
N. rev.: 1 / IT /Sto Italia Srl./. 07.11.2016 / StoSilent Modular 100
2/4
Scheda tecnica
StoSilent Modular 100
Stoccaggio
Condizioni di stoccaggio
Stoccare all'asciutto ed al riparo dal gelo.Non caricare il materiale
Perizia / omologazione
Oeko-Tex® Standard 100 Certificate 15.0.61242
Materiale delle lastre per StoSilent Modular 100 controsoffitto a vela
Tessuti sottoposti a verifica sulle sostanze nocive secondo
Oeko-Tex® Standard 100
M 10 0960/17 Page 1
StoSilent Modular 100, 3,0 x 1,25 m - superficie vello, bianco
- altezza controsoffitto 200 mm
Determinazione del grado di assorbimento acustico secondo
EN ISO 354
StoSilent Modular 100, 3,0 x 1,25 m - superficie vello, bianco
- altezza controsoffitto 400 mm
Determinazione del grado di assorbimento acustico secondo
EN ISO 354
StoSilent Modular 100, 1,25 x 1,25 m - superficie vello, bianco
- altezza controsoffitto 200 mm
Determinazione del grado di assorbimento acustico secondo
EN ISO 354
StoSilent Modular 100, 1,25 x 1,25 m - superficie vello, bianco
- altezza controsoffitto 400 mm
Determinazione del grado di assorbimento acustico secondo
EN ISO 354
StoSilent Modular 100, 2,35 x 1,15 m - superficie vello, bianco
- altezza controsoffitto 200 mm
Determinazione del grado di assorbimento acustico secondo
EN ISO 354
StoSilent Modular 100, 2,35 x 1,15 m - superficie vello, bianco
- altezza controsoffitto 400 mm
Determinazione del grado di assorbimento acustico secondo
EN ISO 354
StoSilent Modular 100 as wall element, 2.35 x 1.15 m - PET
fibre nonwoven, white - suspension height 40 mm
Determinazione del grado di assorbimento acustico secondo
EN ISO 354
M 10 0960/17 Page 2
M 10 0960/17 Page 3
M 10 0960/17 Page 4
M 10 0960/17 Page 5
M 10 0960/17 Page 6
M 10 0960/17 Page 7
Marcatura
Gruppo di prodotti
Controsoffitto a vela fonoassorbente
N. rev.: 1 / IT /Sto Italia Srl./. 07.11.2016 / StoSilent Modular 100
3/4
Scheda tecnica
StoSilent Modular 100
Indicazioni particolari
Le informazioni o i dati in questa scheda tecnica servono per la garanzia dello
scopo d'impiego usuale o dell'idoneità di utilizzo e si basano sulle nostre
conoscenze ed esperienze. Non esonerano tuttavia l'utente dalla verifica
autonoma dell'idoneità e dell'utilizzo.
Le applicazioni che non vengono menzionate espressamente in questa scheda
tecnica possono aver luogo solo dopo un colloquio. Senza consenso avvengono a
proprio rischio. Ciò vale in particolar modo per le combinazioni con altri prodotti.
Con la pubblicazione di una nuova scheda tecnica ogni scheda tecnica precedente
perde la propria validità. La nuova versione può essere richiesta in internet.
