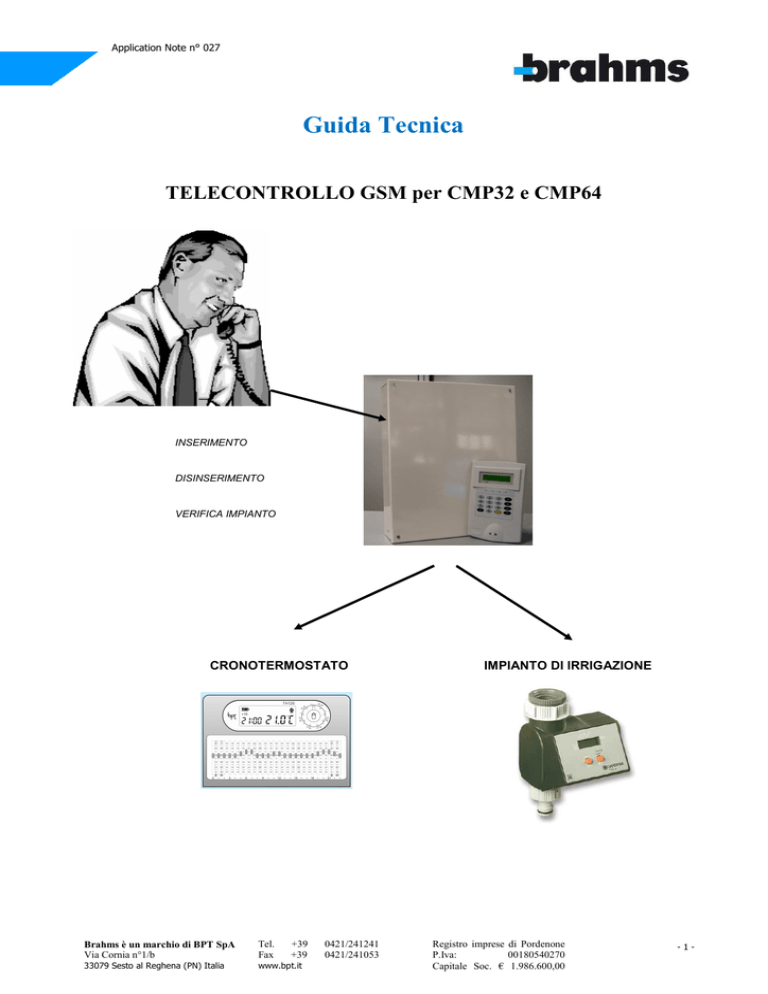

Telecontrollo GSM centrale B4

Application Note n° 027
Guida Tecnica
TELECONTROLLO GSM per CMP32 e CMP64
INSERIMENTO
DISINSERIMENTO
VERIFICA IMPIANTO
ATTIVAZIONE USCITE
CRONOTERMOSTATO
Brahms è un marchio di BPT SpA
Via Cornia n°1/b
Tel.
Fax
+39
+39
33079 Sesto al Reghena (PN) Italia
www.bpt.it
0421/241241
0421/241053
IMPIANTO DI IRRIGAZIONE
Registro imprese di Pordenone
P.Iva:
00180540270
Capitale Soc. € 1.986.600,00
i.v.
-1-
Application Note n° 027
Questa funzionalità è possibile solo con le centrali B4
(Cmp32 e Cmp64) con versione firmware 2.01 e
successive.
E’ possibile impartire dei comandi da remoto come ad
esempio:
INSERIRE L’IMPIANTO (ANCHE SINGOLE AREE)
DISINSERIRE L’IMPIANTO (ANCHE SINGOLE AREE)
EFFETTUARE DELLE VERIFICHE DI STATO DELL’IMPIANTO
LEGGERE LO STATO DI UN INGRESSO
ATTIVARE DELLE USCITE
Brahms è un marchio di BPT SpA
Via Cornia n°1/b
Tel.
Fax
+39
+39
33079 Sesto al Reghena (PN) Italia
www.bpt.it
0421/241241
0421/241053
Registro imprese di Pordenone
P.Iva:
00180540270
Capitale Soc. € 1.986.600,00
i.v.
-2-
Application Note n° 027
UN ESEMPIO DI COSA SI PUO FARE…
1) SONO PARTITO PER LE FERIE, MA…CHE SBADATO…CON TUTTE LE COSE CHE
HO PER LA TESTA… NON RICORDO SE HO INSERITO L’ANTIFURTO!!!
I dubbi sull’inserimento si potranno risolvere velocemente, interrogando da
remoto lo stato dell’impianto ed eventualmente effettuando l’inserimento da
remoto.
2) SONO IN VACANZA E VOGLIO CHE IL GIARDINIERE O LA DONNA DELLE
PULIZIE SVOLGANO COMUNQUE IL LORO LAVORO…
Sarà possibile ad esempio disinserire da remoto l’impianto, in modo da permettere l’ingresso ad utenti esterni senza
comunicare loro il codice segreto, e ovviamente reinserirlo al termine delle loro operazioni.
Brahms è un marchio di BPT SpA
Via Cornia n°1/b
Tel.
Fax
+39
+39
33079 Sesto al Reghena (PN) Italia
www.bpt.it
0421/241241
0421/241053
Registro imprese di Pordenone
P.Iva:
00180540270
Capitale Soc. € 1.986.600,00
i.v.
-3-
Application Note n° 027
3) STO RIENTRANDO DALLE VACANZE E VORREI ACCENDERE IL
CLIMATIZZATORE PER TROVARE LA CASA GIA’ FRESCA…
Sarà possibile attivare delle uscite specifiche, come ad esempio l’apertura del cancello, l’accensione di luci per simulare
la presenza dei proprietari e tenere lontani i ladri, o l’accensione dell’impianto di climatizzazione.
COME FUNZIONA IL TELECONTROLLO GSM
(solo centrali con firmware 2.01 o superiore)
Sulle centrali di versione firmware indicata dotate di modulo Gsm EGM01 e di modulo a sintesi vocale ESV01 è
possibile effettuare alcune operazioni da remoto, cioè tramite una chiamata da un telefonino/telefono a toni rivolta al
numero della SIM CARD inserita nel modulo EGM01 e seguita da alcuni comandi.
In questo modo si può procedere alla modifica dello stato dell’impianto (inserito/disinserito) oppure ad altre funzioni
che verranno elencate.
Se la funzione ‘Telecontrollo Gsm” è abilitata, la centrale risponde solo ai numeri che sono inseriti all’interno della
rubrica della centrale (oppure a qualsiasi numero a seconda del parametro ‘Riconoscimento del chiamante’).
La procedura per le operazioni da telefono/telefonino è la seguente:
1.
Comporre il numero di telefono della SIM CARD inserita nel modulo GSM della centrale d’allarme .
2.
Attendere la risposta da parte del combinatore indicata da un “BEEP”.
3.
Digitare un CODICE UTENTE di priorità 3 o 4 seguito dal tasto * (asterisco) .
4.
A questo punto possiamo dare i comandi, ad esempio:
•
•
•
5.
Per l’inserimento totale dell’impianto digitare 1000 .
Per il disinserimento totale dell’impianto digitare 0000 .
La centrale utilizza la tabella dei comandi delle prossime pagine per rispondere alle operazioni
dell’utente.
Per uscire dalla funzione di comando da remoto digitare per 2 volte il tasto “#” (cancelletto) .
Note:
•
•
Per annullare un Codice Funzione non ancora completato è sufficiente digitare il tasto ‘#’.
Un periodo di inattività di circa 60 secondi fa uscire automaticamente dalla procedura e riagganciare la
linea telefonica.
Brahms è un marchio di BPT SpA
Via Cornia n°1/b
Tel.
Fax
+39
+39
33079 Sesto al Reghena (PN) Italia
www.bpt.it
0421/241241
0421/241053
Registro imprese di Pordenone
P.Iva:
00180540270
Capitale Soc. € 1.986.600,00
i.v.
-4-
Application Note n° 027
Tabella dei comandi che è possibile impartire da remoto:
COSA DIGITARE E RISULTATO
DELL’OPERAZIONE
FUNZIONE
1000
INSERIMENTO TOTALE DELL’IMPIANTO
DISINSERIMENTO TOTALE DELL’IMPIANTO
INTERROGAZIONE DELLO STATO DELLA CENTRALE
INSERIMENTO DI UNA SINGOLA AREA
3 beep brevi = IMPIANTO INSERITO
1 beep lungo = ERRORE
0000
3 beep brevi = IMPIANTO DISINSERITO
1 beep lungo = ERRORE
9000
3 beep brevi = IMPIANTO INSERITO
1 beep lungo = IMPIANTO DISINSERITO
10 beep brevi = IMPIANTO IN ALLARME
1001 … 1008
(codice 1001 per Area 1, 1002 per Area 2 ecc.)
3 beep brevi = AREA INSERITA
1 beep lungo = ERRORE
0001 … 0008
(codice 0001 per Area 1, 0002 per Area 2 ecc.)
DISINSERIMENTO DI UNA SINGOLA AREA
3 beep brevi = AREA DISINSERITA
1 beep lungo = ERRORE
9010
3 beep brevi = RICHIESTA ACCETTATA
1 beep lungo =ERRORE
La risposta viene data attraverso un SMS
Esempio di SMS inviato:
INTERROGAZIONE DELLO STATO DELL’IMPIANTO + STATO
AREE + GUASTI
STATO CENTRALE
1#2-3#4#5A6#7#8M
NO GUASTI /GUASTO RETE/ GUASTO
BATTERIA/ GUASTO ALIMENTAZIONE
Legenda:
# = area inserita
- = area disinserita
A = area in allarme
M = area con memoria allarme
9011
INTERROGAZIONE DELLO STATO DEGLI INGRESSI CON
MEMORIA DI ALLARME
3 beep brevi = RICHIESTA ACCETTATA
1 beep lungo = ERRORE
La risposta viene data attraverso un SMS
Esempio di sms inviato:
MEMORIA ALLARME (1/x) 1-3-15-23-64
9012
INTERROGAZIONE DELLE USCITE ATTIVE
3 beep brevi = RICHIESTA ACCETTATA
1 beep lungo = ERRORE
La risposta viene data attraverso un SMS
Esempio di sms inviato:
USCITE ATTIVE (1/x) 1-3-15-23-64
Brahms è un marchio di BPT SpA
Via Cornia n°1/b
Tel.
Fax
+39
+39
33079 Sesto al Reghena (PN) Italia
www.bpt.it
0421/241241
0421/241053
Registro imprese di Pordenone
P.Iva:
00180540270
Capitale Soc. € 1.986.600,00
i.v.
-5-
Application Note n° 027
INTERROGAZIONE DI UN INGRESSO
2001 … 2064
(codice 2001 per ingresso 1, 2002 per
ingresso 2…ecc.)
3 beep brevi = INGRESSO CHIUSO
1 beep lungo = INGRESSO APERTO
INTERROGAZIONE DI UNA USCITA
4001 … 4064
(codice 4001 per uscita 1, 4002 per uscita
2…ecc.)
3 beep brevi = USCITA ATTIVA (ON)
1 beep lungo = USCITA DISATTIVA (OFF)
6001 … 6064
ATTIVAZIONE DI UNA USCITA
3 beep brevi = USCITA ATTIVATA (ON)
1 beep lungo = ERRORE
5001 … 5064
DISATTIVAZIONE DI UNA USCITA
Brahms è un marchio di BPT SpA
Via Cornia n°1/b
Tel.
Fax
+39
+39
33079 Sesto al Reghena (PN) Italia
www.bpt.it
0421/241241
0421/241053
3 beep brevi = USCITA DISATTIVATA (OFF)
1 beep lungo = ERRORE
