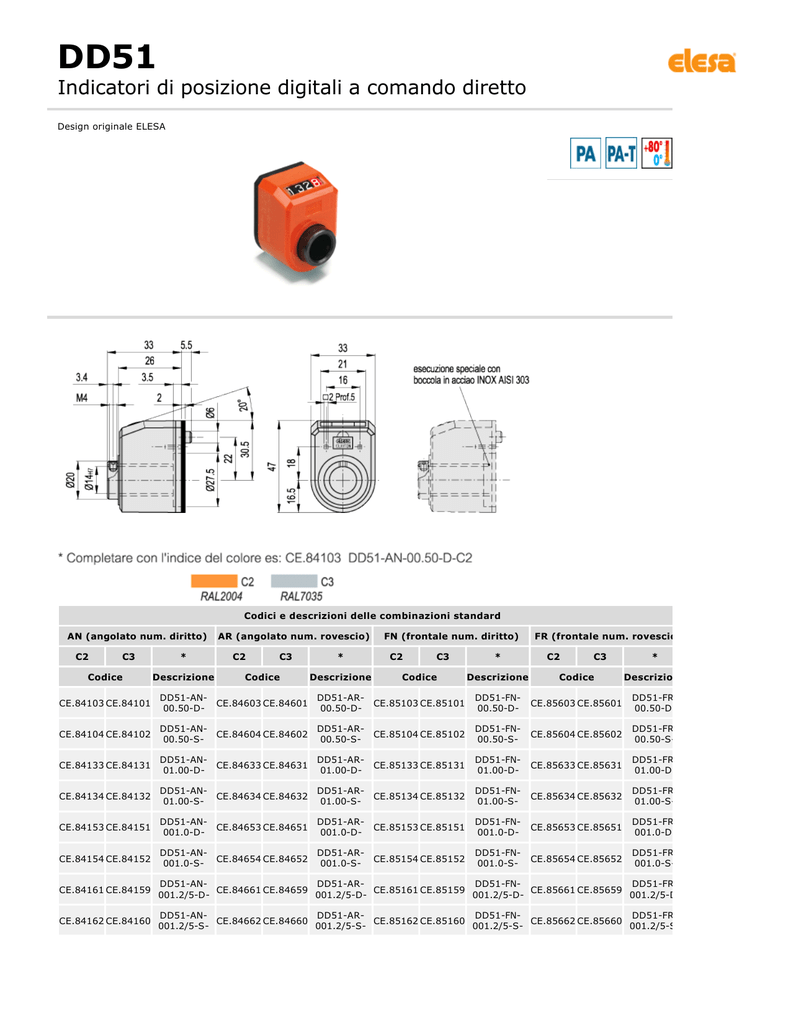

DD51
Indicatori di posizione digitali a comando diretto
Design originale ELESA
Codici e descrizioni delle combinazioni standard
AN (angolato num. diritto)
C2
C3
*
AR (angolato num. rovescio)
C2
C3
*
FN (frontale num. diritto)
C2
C3
*
FR (frontale num. rovescio)
C2
C3
*
Codice
Descrizione
Codice
Descrizione
Codice
Descrizione
Codice
Descrizione
CE.84103 CE.84101
DD51-AN00.50-D-
CE.84603 CE.84601
DD51-AR00.50-D-
CE.85103 CE.85101
DD51-FN00.50-D-
CE.85603 CE.85601
DD51-FR
00.50-D
CE.84104 CE.84102
DD51-AN00.50-S-
CE.84604 CE.84602
DD51-AR00.50-S-
CE.85104 CE.85102
DD51-FN00.50-S-
CE.85604 CE.85602
DD51-FR
00.50-S-
CE.84133 CE.84131
DD51-AN01.00-D-
CE.84633 CE.84631
DD51-AR01.00-D-
CE.85133 CE.85131
DD51-FN01.00-D-
CE.85633 CE.85631
DD51-FR
01.00-D
CE.84134 CE.84132
DD51-AN01.00-S-
CE.84634 CE.84632
DD51-AR01.00-S-
CE.85134 CE.85132
DD51-FN01.00-S-
CE.85634 CE.85632
DD51-FR
01.00-S-
CE.84153 CE.84151
DD51-AN001.0-D-
CE.84653 CE.84651
DD51-AR001.0-D-
CE.85153 CE.85151
DD51-FN001.0-D-
CE.85653 CE.85651
DD51-FR
001.0-D
CE.84154 CE.84152
DD51-AN001.0-S-
CE.84654 CE.84652
DD51-AR001.0-S-
CE.85154 CE.85152
DD51-FN001.0-S-
CE.85654 CE.85652
DD51-FR
001.0-S-
CE.84161 CE.84159
DD51-ANDD51-ARDD51-FNDD51-FR
CE.84661 CE.84659
CE.85161 CE.85159
CE.85661 CE.85659
001.2/5-D001.2/5-D001.2/5-D001.2/5-D
CE.84162 CE.84160
DD51-ANDD51-ARDD51-FNDD51-FR
CE.84662 CE.84660
CE.85162 CE.85160
CE.85662 CE.85660
001.2/5-S001.2/5-S001.2/5-S001.2/5-S
Codici e descrizioni delle combinazioni standard
AN (angolato num. diritto)
C2
C3
*
AR (angolato num. rovescio)
C2
C3
*
FN (frontale num. diritto)
C2
C3
FR (frontale num. rovescio)
*
C2
C3
*
Codice
Descrizione
Codice
Descrizione
Codice
Descrizione
Codice
Descrizione
CE.84169 CE.84167
DD51-AN001.5-D-
CE.84669 CE.84667
DD51-AR001.5-D-
CE.85169 CE.85167
DD51-FN001.5-D-
CE.85669 CE.85667
DD51-FR
001.5-D
CE.84170 CE.84168
DD51-AN001.5-S-
CE.84670 CE.84668
DD51-AR001.5-S-
CE.85170 CE.85168
DD51-FN001.5-S-
CE.85670 CE.85668
DD51-FR
001.5-S-
CE.84183 CE.84181
DD51-AN002.0-D-
CE.84683 CE.84681
DD51-AR002.0-D-
CE.85183 CE.85181
DD51-FN002.0-D-
CE.85683 CE.85681
DD51-FR
002.0-D
CE.84184 CE.84182
DD51-AN002.0-S-
CE.84684 CE.84682
DD51-AR002.0-S-
CE.85184 CE.85182
DD51-FN002.0-S-
CE.85684 CE.85682
DD51-FR
002.0-S-
CE.84199 CE.84197
DD51-AN002.5-D-
CE.84699 CE.84697
DD51-AR002.5-D-
CE.85199 CE.85197
DD51-FN002.5-D-
CE.85699 CE.85697
DD51-FR
002.5-D
CE.84200 CE.84198
DD51-AN002.5-S-
CE.84700 CE.84698
DD51-AR002.5-S-
CE.85200 CE.85198
DD51-FN002.5-S-
CE.85700 CE.85698
DD51-FR
002.5-S-
CE.84213 CE.84211
DD51-AN003.0-D-
CE.84713 CE.84711
DD51-AR003.0-D-
CE.85213 CE.85211
DD51-FN003.0-D-
CE.85713 CE.85711
DD51-FR
003.0-D
CE.84214 CE.84212
DD51-AN003.0-S-
CE.84714 CE.84712
DD51-AR003.0-S-
CE.85214 CE.85212
DD51-FN003.0-S-
CE.85714 CE.85712
DD51-FR
003.0-S-
CE.84233 CE.84231
DD51-AN004.0-D-
CE.84733 CE.84731
DD51-AR004.0-D-
CE.85233 CE.85231
DD51-FN004.0-D-
CE.85733 CE.85731
DD51-FR
004.0-D
CE.84234 CE.84232
DD51-AN004.0-S-
CE.84734 CE.84732
DD51-AR004.0-S-
CE.85234 CE.85232
DD51-FN004.0-S-
CE.85734 CE.85732
DD51-FR
004.0-S-
CE.84253 CE.84251
DD51-AN005.0-D-
CE.84753 CE.84751
DD51-AR005.0-D-
CE.85253 CE.85251
DD51-FN005.0-D-
CE.85753 CE.85751
DD51-FR
005.0-D
CE.84254 CE.84252
DD51-AN005.0-S-
CE.84754 CE.84752
DD51-AR005.0-S-
CE.85254 CE.85252
DD51-FN005.0-S-
CE.85754 CE.85752
DD51-FR
005.0-S-
CE.84265 CE.84263
DD51-AN006.0-D-
CE.84765 CE.84763
DD51-AR006.0-D-
CE.85265 CE.85263
DD51-FN006.0-D-
CE.85765 CE.85763
DD51-FR
006.0-D
CE.84266 CE.84264
DD51-AN006.0-S-
CE.84766 CE.84764
DD51-AR006.0-S-
CE.85266 CE.85264
DD51-FN006.0-S-
CE.85766 CE.85764
DD51-FR
006.0-S-
CE.84277 CE.84275
DD51-AN008.0-D-
CE.84777 CE.84775
DD51-AR008.0-D-
CE.85277 CE.85275
DD51-FN008.0-D-
CE.85777 CE.85775
DD51-FR
008.0-D
CE.84278 CE.84276
DD51-AN008.0-S-
CE.84778 CE.84776
DD51-AR008.0-S-
CE.85278 CE.85276
DD51-FN008.0-S-
CE.85778 CE.85776
DD51-FR
008.0-S-
CE.84293 CE.84291
DD51-AN010.0-D-
CE.84793 CE.84791
DD51-AR010.0-D-
CE.85293 CE.85291
DD51-FN010.0-D-
CE.85793 CE.85791
DD51-FR
010.0-D
CE.84294 CE.84292
DD51-AN010.0-S-
CE.84794 CE.84792
DD51-AR010.0-S-
CE.85294 CE.85292
DD51-FN010.0-S-
CE.85794 CE.85792
DD51-FR
010.0-S-
RB51
Foro montaggio
Codice
Descrizione
d H7
CE.85940
RB51-6
6
CE.85950
RB51-8
8
CE.85955
RB51-10
10
CE.85960
RB51-12
12
RB51
Foro montaggio
Codice
Descrizione
d H7
CE.95940
RB51-6-SST
6
CE.95950
RB51-8-SST
8
CE.95955
RB51-10-SST
10
CE.95960
RB51-12-SST
12
BSA51
Dimensioni principali
Foro montaggio
Peso
Codice
Descrizione
B
L
d1
f
f1
l1
l2
d
g
CE.85905
BSA51-8
33
47
4.5
21
23.5
30.5
11
8
84
CE.85907
BSA51-10
33
47
4.5
21
23.5
30.5
11
10
83
CE.85909
BSA51-12
33
47
4.5
21
23.5
30.5
11
12
82
CE.85911
BSA51-14
33
47
4.5
21
23.5
30.5
11
14
81
Base e cassa di contenimento
Tecnopolimero a base poliammidica (PA), alta resistenza.
Resistente a solventi, oli, grassi ed altri agenti chimici.
Base in colore nero.
Cassa di contenimento nei colori:
- C2: arancio RAL 2004, finitura lucida.
- C3: grigio RAL 7035, finitura lucida.
A richiesta e per quantità di almeno 10 pezzi, disponibile in colore grigio-nero RAL 7021 (C1).
La saldatura ad ultrasuoni tra la base e la cassa di contenimento, oltre ad evitare la penetrazione di polvere ne impedisce il
distacco nell'uso.
Visiera
Tecnopolimero trasparente a base poliammidica (PA-T), sovrastampato alla cassa e a perfetta tenuta. Resistente a solventi, oli,
grassi ed altri agenti chimici (evitare il contatto con alcool nella pulizia della visiera).
Display
Indica lo spostamento del dispositivo comandato dall'albero a partire dalla posizione iniziale (0).
Numeratore a rulli a quattro cifre (tre rulli neri ed uno rosso o due rulli neri e due rossi). Le cifre dei rulli rossi indicano i decimali.
L'ultima cifra decimale è inoltre affiancata da una scala graduata per una ulteriore accuratezza della lettura.
Il display può essere in differenti posizioni (vedi "Tabella delle combinazioni possibili").
- AN: display angolato, numeratore diritto.
- AR: display angolato, numeratore rovescio.
- FN: display frontale, numeratore diritto.
- FR: display frontale, numeratore rovescio.
Guarnizione interna
OR di tenuta frontale in gomma NBR montata fra cassa e boccola.
Guarnizione posteriore in sagoma
Polietilene espanso, compresa nella fornitura.
Boccola
Acciaio brunito con foro Ø 14 mm alesato H7, fissaggio all'albero per mezzo di una vite di pressione senza testa, cava esagonale,
estremità a coppa, secondo UNI 5929-85, compresa nella fornitura.
Senso di rotazione
- D: orario. Valori crescenti con rotazione oraria della boccola.
- S: antiorario. Valori crescenti con rotazione antioraria della boccola.
Peso
65 grammi.
Esecuzioni speciali a richiesta
- Boccole in acciaio INOX AISI 303.
- Letture speciali dopo un giro.
- Bussole di riduzione del foro RB51 in acciaio INOX AISI 303.
- Cassa di contenimento in colori diversi.
- Tenuta stagna con grado di protezione IP 67, vedi tabella IEC 529 ottenuta per mezzo di una bussola in ottone con doppio anello
di tenuta posta nella cavità posteriore della base.
Caratteristiche e applicazioni
Gli indicatori di posizione digitali a comando diretto possono essere montati su alberi di comando passanti nella boccola
dell'indicatore ed aventi giacitura qualsiasi, per fornire la lettura diretta del posizionamento di un organo di macchina. Possono
essere utilizzati anche per manovre motorizzate (vedi "Tabella delle combinazioni possibili").
Ergonomia e design
Numeratore a rulli compatto, cifratura ergonomica amplificata dalla visiera lenticolare.
Istruzioni di montaggio
1. Eseguire un foro Ø 6x10 mm di profondità nel corpo della macchina con interasse 22 mm dall'albero per l'alloggiamento del
piolino posteriore di riferimento.
2. Portare l'albero nella posizione iniziale o di riferimento.
3. Montare l'indicatore con il numeratore a rulli azzerato sull'albero e verificare che il piolino di riferimento entri nel foro
predisposto.
4. Fissare la boccola all'albero serrando la vite di pressione senza testa, cava esagonale, estremità a coppa secondo UNI 5929-85.
LB - dispositivo di blocco
Permette di bloccare l’albero sul quale è montato l'indicatore DD51-LB in modo da scongiurare il rischio di alterazioni accidentali
della regolazione in presenza di vibrazioni. Per bloccare o sbloccare la rotazione dell’albero l’operatore deve semplicemente agire
sulla leva, in pos. A equivale ad albero sbloccato, in pos. B equivale ad albero bloccato.
Lo speciale dispositivo, sottoposto a ripetuti cicli di bloccaggio, risulta altamente resistente all’usura assicurando la perfetta
funzionalità nel tempo.
Per l’ordinazione dell’indicatore con bloccaggio albero aggiungere l’indice –LB dopo il codice e la descrizione (es. CE.84101-LB
DD51-AN-00.50-D-C 3-LB).
DD51-LB con dispositivo di blocco
Accessori a richiesta (da ordinare separatamente)
- BSA51: basi di bloccaggio albero in lega di zinco pressofusa, rivestimento in resina epossidica, colore nero, finitura mat (vedi
tabella). Maniglia a ripresa tipo GN 302. Le basi di bloccaggio BSA51 consentono di bloccare in modo semplice e rapido gli alberini
dopo il loro posizionamento. Sono fornite di un foro Ø 6.1 mm per il posizionamento del piolino di riferimento dell’indicatore,
possono essere montate con la maniglia rivolta indifferentemente verso destra o verso sinistra e sono fissate alla macchina per
mezzo di due viti M4 a testa cilindrica (non comprese nella fornitura).
- BS51: basetta distanziale in tecnopolimero a base poliammidica (PA) rinforzato fibra vetro (codice CE.85900).
- MD51: manopola scanalata di regolazione in tecnopolimero a base poliammidica (PA).
- RB51: bussole di riduzione (vedi tabella).
Modelli ELESA proprietà riservata ai termini di legge. Disegni non riproducibili se non citando la fonte.
