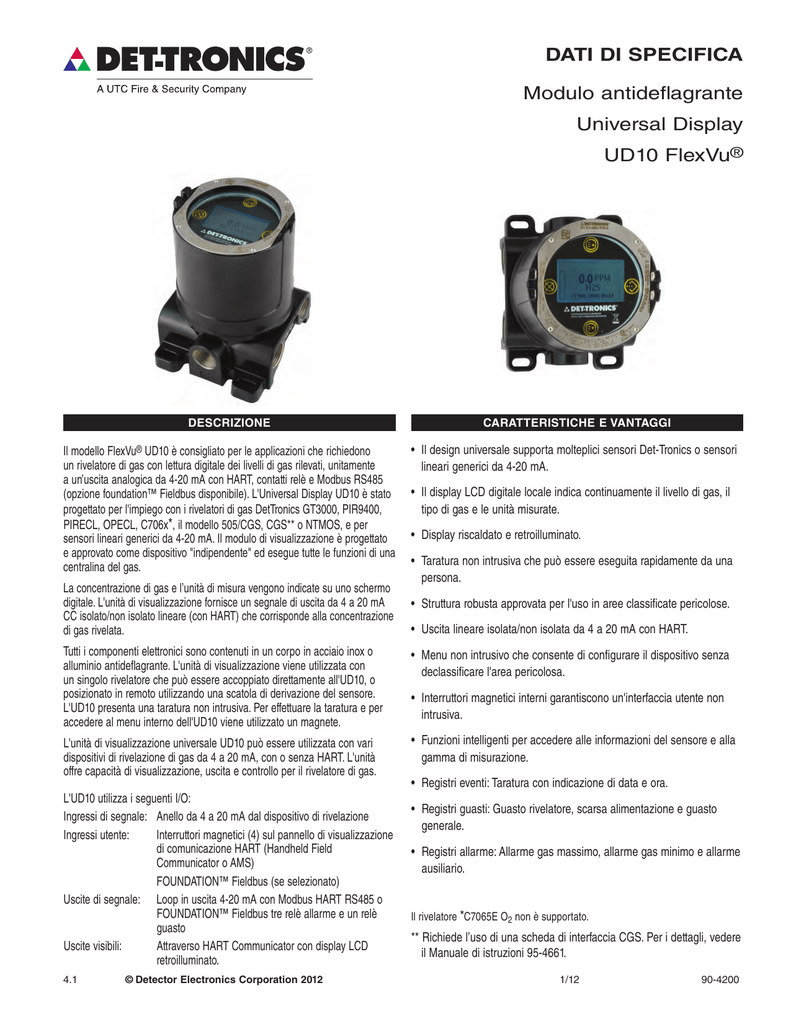

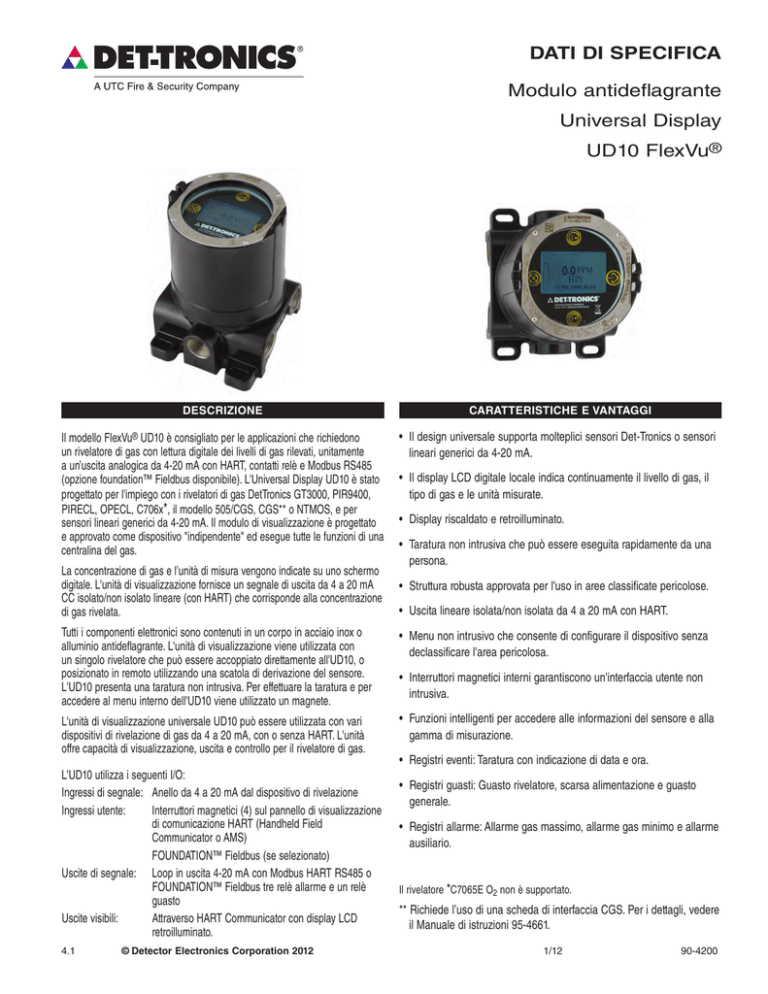

DATI DI SPECIFICA Modulo antideflagrante Universal - Det

DATI DI SPECIFICA
Modulo antideflagrante
Universal Display
UD10 FlexVu®
DESCRIZIONE
CARATTERISTICHE E VANTAGGI
Il modello FlexVu® UD10 è consigliato per le applicazioni che richiedono
un rivelatore di gas con lettura digitale dei livelli di gas rilevati, unitamente
a un’uscita analogica da 4-20 mA con HART, contatti relè e Modbus RS485
(opzione foundation™ Fieldbus disponibile). L'Universal Display UD10 è stato
progettato per l'impiego con i rivelatori di gas DetTronics GT3000, PIR9400,
PIRECL, OPECL, C706x*, il modello 505/CGS, CGS** o NTMOS, e per
sensori lineari generici da 4-20 mA. Il modulo di visualizzazione è progettato
e approvato come dispositivo "indipendente" ed esegue tutte le funzioni di una
centralina del gas.
• Il design universale supporta molteplici sensori Det-Tronics o sensori
lineari generici da 4-20 mA.
La concentrazione di gas e l’unità di misura vengono indicate su uno schermo
digitale. L'unità di visualizzazione fornisce un segnale di uscita da 4 a 20 mA
CC isolato/non isolato lineare (con HART) che corrisponde alla concentrazione
di gas rivelata.
• Il display LCD digitale locale indica continuamente il livello di gas, il
tipo di gas e le unità misurate.
• Display riscaldato e retroilluminato.
• Taratura non intrusiva che può essere eseguita rapidamente da una
persona.
• Struttura robusta approvata per l'uso in aree classificate pericolose.
• Uscita lineare isolata/non isolata da 4 a 20 mA con HART.
Tutti i componenti elettronici sono contenuti in un corpo in acciaio inox o
alluminio antideflagrante. L'unità di visualizzazione viene utilizzata con
un singolo rivelatore che può essere accoppiato direttamente all'UD10, o
posizionato in remoto utilizzando una scatola di derivazione del sensore.
L'UD10 presenta una taratura non intrusiva. Per effettuare la taratura e per
accedere al menu interno dell'UD10 viene utilizzato un magnete.
• Menu non intrusivo che consente di configurare il dispositivo senza
declassificare l'area pericolosa.
L'unità di visualizzazione universale UD10 può essere utilizzata con vari
dispositivi di rivelazione di gas da 4 a 20 mA, con o senza HART. L'unità
offre capacità di visualizzazione, uscita e controllo per il rivelatore di gas.
• Funzioni intelligenti per accedere alle informazioni del sensore e alla
gamma di misurazione.
L'UD10 utilizza i seguenti I/O:
Ingressi di segnale: Anello da 4 a 20 mA dal dispositivo di rivelazione
Ingressi utente:
Interruttori magnetici (4) sul pannello di visualizzazione
di comunicazione HART (Handheld Field
Communicator o AMS)
FOUNDATION™ Fieldbus (se selezionato)
Uscite di segnale: Loop in uscita 4-20 mA con Modbus HART RS485 o
FOUNDATION™ Fieldbus tre relè allarme e un relè
guasto
Uscite visibili:
Attraverso HART Communicator con display LCD
retroilluminato.
4.1
© Detector Electronics Corporation 2012
• Interruttori magnetici interni garantiscono un'interfaccia utente non
intrusiva.
• Registri eventi: Taratura con indicazione di data e ora.
• Registri guasti: Guasto rivelatore, scarsa alimentazione e guasto
generale.
• Registri allarme: Allarme gas massimo, allarme gas minimo e allarme
ausiliario.
Il rivelatore *C7065E O2 non è supportato.
** Richiede l’uso di una scheda di interfaccia CGS. Per i dettagli, vedere
il Manuale di istruzioni 95‑4661.
1/12
90-4200
SPECIFICHE
Alimentazione
di esercizio Uscita corrente
Contatti dei relè
Dimensioni
24 V c.c. nominale, l'intervallo operativo è tra 18 e
30 V c.c.
Modello standard con riscaldatore e
retroilluminazione spenti:
Nessun allarme: 1,5 watt a 24 V c.c. Allarme: 3 watt a 24 V c.c. (uscita corrente a 20 mA e tutti i 3 relè allarme eccitati).
Retroilluminazione ulteriori 0,5 watt. accesa: Riscaldatore acceso: ulteriori 3,5 watt.
Modello CGS: ulteriori 4 watt con scheda di interfaccia CGS e sensore CGS installati. Potenza massima in allarme, con riscaldatore e
retroilluminazione accesi:
7 watt a 30 V c.c. (modello standard) 11 watt a 30 V c.c. (modello CGS)
note:
Garanzia
Compatibilità
elettromagnetica
B2456
R0,175
Certificazioni
FM
– In presenza di un allarme o un
guasto, verranno attivati i relè
appropriati.
Uscita lineare isolata da 4 a 20 mA con HART. La
massima impedenza di anello è di 600 ohm da 18 a
30 V c.c.
Tre relè allarme:
Forma C, 5 ampere a 30 V c.c.
Eccitati/diseccitati selezionabili.
APPROVED
FM
Alluminio:
4,15 libbre (1,88 kg).
Acciaio inox:
10,5 libbre (4,76 kg).
12 mesi dalla data di installazione o 18 mesi dalla
data di spedizione, a seconda di quale delle due
ipotesi si verifichi per prima.
Direttiva EMC 2004/108/CE
EN55011 (emissioni)
EN50270 (immunità).
APPROVED
Per informazioni dettagliate sul modulo Universal Display FlexVu UD10, consultare il
Manuale di istruzioni 95-4661.
®
BY UL
Prestazioni verificate in conformità con:
ANSI/ISA-92.00.01
ANSI/ISA-12.13.01 (CGS escluso)
FM 6310/6320
ANSI/ISA-12.13.04/FM 6325
CSA: CSA 08 2029512.
Classe I, Div. 1, Gruppi B, C e D (T5);
Classe I, Div. 2, Gruppi B, C e D (T4);
Classe II/III, Div. 1/2, Gruppi E, F e G.
(Tamb = da -55°C a +75°C)
Tipo 4X
Guarnizione del condotto non richiesta.
Prestazioni verificate in conformità con:
CSA C22.2 #152.
®
ATEX:
0539
II 2 G
Ex d IIC T5
Tamb da –55°C a +75°C
FM08ATEX0042X
IP66
Prestazioni verificate in conformità con:
EN 60079-29/-1 ed EN 50241-1/-2.
IECEx:
x d IIC T5 Gb
E
Tamb da –55°C a +75°C IECEx
FMG 08.0010X
IP66
Prestazioni verificate in conformità con:
IEC 60079-29-1.
AN
I
M
TER
ED FIR
A 23
TE
RED FI
05 • NO. 25
FM
APPROVED
Detector Electronics Corporation
D
ISO 9001
NO
.
Classe I, Div. 1, Gruppi B, C e D (T5);
Classe I, Div. 2, Gruppi B, C e D (T4);
Classe I, Zona 1/2 AEx d IIC (T5);
Classe II/III, Div. 1/2, Gruppi E, F e G.
Tamb da -55°C a +75°C
NEMA/Tipo 4X, IP66.
Guarnizione del condotto non richiesta.
BS
RE
G
ED
ER
S
REGI
© Copyright Detector Electronics Corporation 2012. Tutti i diritti riservati.
T
IS
REGIS
Det-Tronics, il logo DET-TRONICS e FlexVu sono marchi commerciali registrati o
marchi commerciali della Detector Electronics Corporation negli USA, negli altri
paesi o entrambi. Altri nomi di società, prodotti o servizi possono essere marchi
commerciali o marchi di servizio di altre aziende.
FM:
APPROVED
Specifiche soggette a modifica senza preavviso.
4,7
(11,9)
5,86
(14,9)
Un relè guasto:
Forma C, 5 ampere a 30 V c.c.
FM
Normalmente eccitato in assenza di guasti con
alimentazione applicata.
Temperatura d'esercizio Da -55°C a +75°C.
Temperatura di stoccaggio Da -55°C a +75°C.
Intervallo di umidità
Da 5 a 95% di umidità relativa (verificata da
Det-Tronics).
Morsetti di cablaggio
Può essere utilizzato un cavo da 14 a 18 AWG.
Condotto di ingresso
3/4" NPT o M25.
Materiale del corpo
Alluminio rivestimento epossidico o acciaio inox 316.
Peso di spedizione
3,46
(8,8)
5,2
(13,2)
– il riscaldatore si accende nel
momento in cui la temperatura
interna scende al di sotto di -10°C. Per risparmiare energia è
possibile disattivare la funzione del
riscaldatore.
Dimensioni in pollici (centimetri).
6,48
(16,5)
RM
Tensione di esercizio
82
6
6901 West 110th Street • Minneapolis, Minnesota 55438 USA
Operatore: + 1 (952) 941-5665 o (800) 765-FIRE
Servizio clienti: + 1 (952) 946-6491 • Fax +1 (952) 829-8750
http://www.det-tronics.com • E-mail: [email protected]
