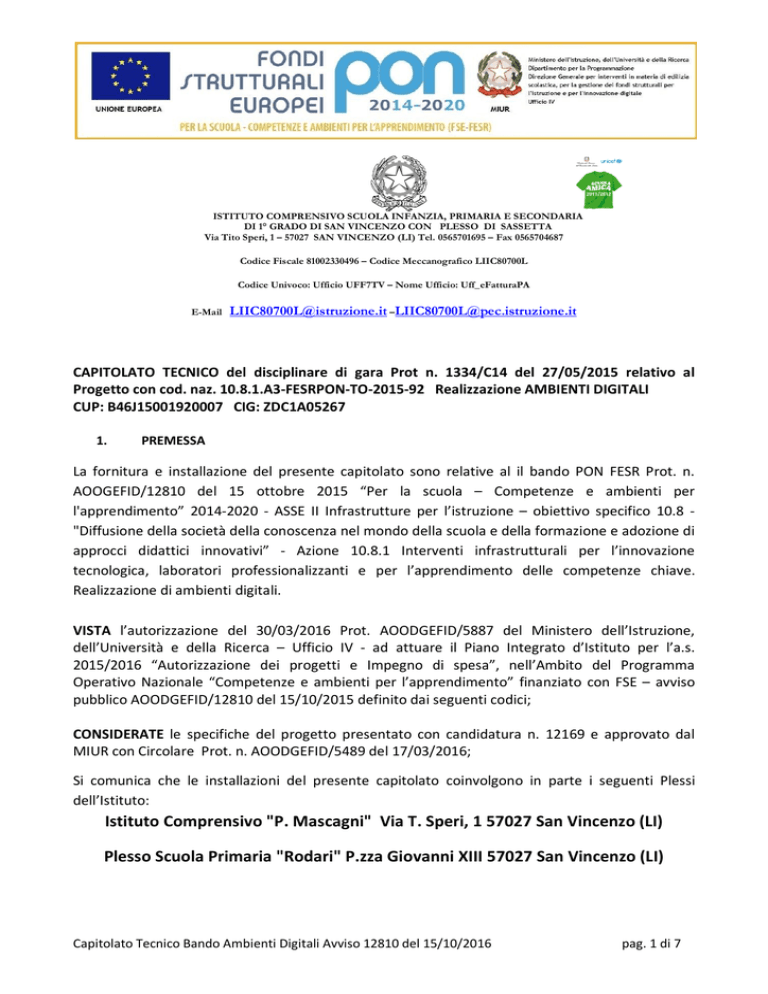

Capitolato Tecnico Ambienti Digitali

ISTITUTO COMPRENSIVO SCUOLA INFANZIA, PRIMARIA E SECONDARIA
DI 1° GRADO DI SAN VINCENZO CON PLESSO DI SASSETTA
Via Tito Speri, 1 – 57027 SAN VINCENZO (LI) Tel. 0565701695 – Fax 0565704687
Codice Fiscale 81002330496 – Codice Meccanografico LIIC80700L
Codice Univoco: Ufficio UFF7TV – Nome Ufficio: Uff_eFatturaPA
E-Mail
[email protected] –[email protected]
CAPITOLATO TECNICO del disciplinare di gara Prot n. 1334/C14 del 27/05/2015 relativo al
Progetto con cod. naz. 10.8.1.A3-FESRPON-TO-2015-92 Realizzazione AMBIENTI DIGITALI
CUP: B46J15001920007 CIG: ZDC1A05267
1.
PREMESSA
La fornitura e installazione del presente capitolato sono relative al il bando PON FESR Prot. n.
AOOGEFID/12810 del 15 ottobre 2015 “Per la scuola – Competenze e ambienti per
l'apprendimento” 2014-2020 - ASSE II Infrastrutture per l’istruzione – obiettivo specifico 10.8 "Diffusione della società della conoscenza nel mondo della scuola e della formazione e adozione di
approcci didattici innovativi” - Azione 10.8.1 Interventi infrastrutturali per l’innovazione
tecnologica, laboratori professionalizzanti e per l’apprendimento delle competenze chiave.
Realizzazione di ambienti digitali.
VISTA l’autorizzazione del 30/03/2016 Prot. AOODGEFID/5887 del Ministero dell’Istruzione,
dell’Università e della Ricerca – Ufficio IV - ad attuare il Piano Integrato d’Istituto per l’a.s.
2015/2016 “Autorizzazione dei progetti e Impegno di spesa”, nell’Ambito del Programma
Operativo Nazionale “Competenze e ambienti per l’apprendimento” finanziato con FSE – avviso
pubblico AOODGEFID/12810 del 15/10/2015 definito dai seguenti codici;
CONSIDERATE le specifiche del progetto presentato con candidatura n. 12169 e approvato dal
MIUR con Circolare Prot. n. AOODGEFID/5489 del 17/03/2016;
Si comunica che le installazioni del presente capitolato coinvolgono in parte i seguenti Plessi
dell’Istituto:
Istituto Comprensivo "P. Mascagni" Via T. Speri, 1 57027 San Vincenzo (LI)
Plesso Scuola Primaria "Rodari" P.zza Giovanni XIII 57027 San Vincenzo (LI)
Capitolato Tecnico Bando Ambienti Digitali Avviso 12810 del 15/10/2016
pag. 1 di 7
Capitolato Tecnico
Quantità
Descrizione
Postazione utenti esterni
1
1
PC All-in-One con monitor touch da 27” Full HD con risoluzione 1920 x
1080 pixel; utilizzabile anche come tablet; Processore Core i5, 4Gb RAM, HD
1T; wi-fi, Bluetooth, 802.11 b/g/n, Altoparlanti; batteria integrata per 3 ore
di autonomia; Sistema Operativo Windows 10, Tastiera, Mouse Garanzia 12
mesi.
Notebook Processore Intel Core i5-5200U (2.20 / 2.70GHz Turbo), 4GB
(1600MHz) DDR3, HD 500GB (5400 rpm) S-ATA, Windows 8.1 Pro
Accademic Version, 15.6" HD LED Antiglare, Grafica R5 M240 2GB - 36 mesi
fornita direttamente dal produttore
Aula 3.0: per una didattica innovativa nella scuola secondaria di primo grado
1
25
1
Carrello per alloggiamento e ricarica di pc e tablet con Power
Management System, con timer programmabile per evitare eccessivi
assorbimenti di potenza.
Il carrello deve disporre di accesso anteriore per l'inserimento dei device e
posteriore per la collocazione degli alimentatori; maniglia di sicurezza e
chiusura con chiave. realizzato in ABS e Metallo dotato di certificazione CE,
LVD, EMC, ISO. Numero 32 alloggi per notebook e Tablet. Tensione di
ingresso 240 V.
Tablet LCD 10.1” Multitouch Capacitivo, Backlight IPS panel, 1280x800 CPU Mediatek MTK8163 - Quad Core 1.3Ghz - Memoria RAM 2GB - Storage
32 GB SSD on board - Camera Frontale 2M - Posteriore 5M - Connettività;
802.11b/g/n - BT 4.1 - Batteria; 4680mAh - GPS integrato - Interfacce 1 x
Micro USB, 1 x Head phone / Mic-in, 1 x Micro SD Miracast - SO Android
Marshmallow 6.0 – Garanzia 3 anni
Lavagna Multimediale Interattiva – LIM
Tecnologia a infrarossi, 6 tocchi simultanei su tutta la superficie
Modalità di interazione e relativi dispositivi: Penna digitale con i tasti dx e sx
per utilizzo come mouse. Si richiede la possibilità di utilizzo anche con le dita
(6 tocchi su tutta la superficie).
Si richiede una lavagna multi-utente e multi-touch, capace di ricevere la
scrittura contemporanea di più utenti su tutta la superficie della lavagna
anche con input diversi (dita e penne).
Non sono ammessi dispositivi asportabili che rendono interattiva qualsiasi
superficie.
Il software e l’hardware della lavagna dovranno prevedere almeno due tipi
di input, ovvero l’utilizzo di penna e touch in modo differenziato cosi da
utilizzare la penna per un azione (tipo scrittura) e il dito per un azione
diversa (tipo seleziona) senza bisogno di cambiare lo strumento all’interno
del sw. Il software dovrà poter distinguere automaticamente l’input della
penna digitale da quello del dito .
Dimensione riferita alla diagonale dell’area attiva non inferiore a 78 pollici
formato 4:3 e non superiore a 80 pollici
Superficie Antiriflesso, antigraffio, resistente agli urti e scrivibile/cancellabile
con pennarelli a secco .
Connessione al personal computer USB 2.0: La dotazione deve includere tutti
i cavi di connessione necessari alla comunicazione tra la LIM ed il PC.
Capitolato Tecnico Bando Ambienti Digitali Avviso 12810 del 15/10/2016
pag. 2 di 7
Supporto alla didattica (software autore LIM)
Software: L’aggiudicatario dovrà fornire, contestualmente all’installazione
della dotazione tecnologica e a titolo gratuito, un software specificamente
progettato per la creazione di materiali ed attività didattiche prodotto dallo
stesso produttore della LIM. Installazione senza restrizioni di installazione e
di utilizzo per la classe.
Compatibilità S.O. Windows; MAC OS 10.10., Linux Ubuntu 12.04
Garanzia 5 anni previa registrazione
Videoproiettore a raggio ultracorto
Videoproiettore ottica ultra corta di ultima generazione con staffa da parete
Tecnologia 3LCD (non si accetta tecnologia DLP)
Proietta 80" da 50 cm di distanza tra lente e superficie di proiezione.
Focale: 0,30:1
Luminosità 3300 lumen
Contrasto: 5000:1
Risoluzione nativa: XGA 1024x768 4:3 (compatibile 16:9)
Messa a fuoco motorizzata, zoom motorizzato 1,35x
Speaker 16W
Dimensioni Diagonali Dello Schermo/immagine proiettabile: da 152 a 254 cm
Durata lampada 4000 ore (standard)/6000 ore (ECO)
Filtro ibrido (durata fino a 4000 ore, 10 volte superiore ai filtri tradizionali)
Staffa, originale del produttore, da parete con regolazioni avanzate
Garanzia proiettore ufficiale del produttore (non si accettano estensioni
garanzia del rivenditore): 5 anni
Connessioni:
Ingresso Digitale 2 HDMI - Ingresso PC 2 mini D-sub a 15-pin - Uscita
Monitor 1 connettore mini D-sub a 15-pin - Ingresso Video 1 connettore RCA
per composite
Ingresso Audio 1 connettore stereo mini, 1 coppia RCA (S/D), 1 connettore
per microfono
Uscita Audio 1 connettore stereo mini - USB 2 USB tipo A, 1 USB tipo B
Controllo 1x 9-pin D-sub per controllo RS232 - Rete Cablata 1 RJ-45
Casse Acustiche
Sistema audio composto da 2 satelliti 30W RMS per canale con una potenza
complessiva di 60W RMS. Ideale per l’utilizzo con Lavagna Interattiva
Multimediale, è dotato di controlli per bassi, alti, livelli ed effetto 3D.
Alimentatore integrato; Amplificatore integrato; Case in legno; Potenza: 30W
+ 30W RMS; Potenza complessiva: 60W RMS.
Installazione e cavi
1
1
Notebook Processore Intel Core i5-5200U (2.20 / 2.70GHz Turbo), 4GB
(1600MHz) DDR3, HD 500GB (5400 rpm) S-ATA, Windows 8.1 Pro
Accademic Version, 15.6" HD LED Antiglare, Grafica R5 M240 2GB - 36 mesi
fornita direttamente dal produttore
Casse Acustiche
Sistema audio composto da 2 satelliti 30W RMS per canale con una potenza
complessiva di 60W RMS. Ideale per l’utilizzo con Lavagna Interattiva
Multimediale, è dotato di controlli per bassi, alti, livelli ed effetto 3D.
Alimentatore integrato; Amplificatore integrato; Case in legno; Potenza: 30W
Capitolato Tecnico Bando Ambienti Digitali Avviso 12810 del 15/10/2016
pag. 3 di 7
+ 30W RMS; Potenza complessiva: 60W RMS.
1
1
13
1
Software per lezioni multimediali interattive
Piattaforma di insegnamento “all in one” che permette di utilizzare
didatticamente tutti i device degli alunni e orchestrare lezioni attraverso un
ambiente di apprendimento interconnesso. Piattaforma localizzata per le
esigenze delle scuole italiane. Software multipiattaforma completo di
gestione per l'insegnamento, che consente di svolgere lezioni multimediali
interattive in tutte le classi collegate. Spazio illimitato storage in cloud.
Semplifica la creazione delle lezioni, archiviazione e svolgimento di lezioni
multimediali interattive su cloud. Strumenti di gestione e misura
l’apprendimento con possibilità di gestire test, compiti a casa e verifiche
degli studenti in tempo reale.
Caratteristiche principali richieste: Ricerca ed import dei contenuti da
qualsiasi fonte; Organizzazione dei contenuti in un formato semplice;
Creazione della lezione utilizzando gli strumenti tipici delle LIM; Connettività
con i device studente; Vantaggi del Cloud nell’erogare la lezione in classe;
Organizzazione dei contenuti per classe; Sfruttare la connettività dei device;
Prove in itinere e di verifica; Flipped classroom; Analisi dei risultati; Didattica
personalizzata con assegnazione lavori a intera classe, gruppi o singoli
studenti; Monitoraggio del lavoro degli studenti; Amministrazione utenti;
Ricerca contenuti avanzata; Community d'Istituto; Report di dati aggregati
per studenti, classi, gradi, scuole, lezioni, ecc; Nessun limite di storage
Dongle HDMI Miracast - Instant streaming sul tuo televisore
Dispositivo che tramite porta HDMI permette di replicare su un LCD, una TV
od un proiettore lo schermo del proprio tablet in Wi-Fi.
Conpatibilità con SO Android 4.2 a seguire e notebook e tablet con Windows
8.1
Aula 3.0: per una didattica innovativa nella scuola primaria
Tablet 4 in 1- PROCESSORE:Atom x5 z8300 RAM:2 GB, DDR 3L;
MONITOR:10,10 ", LCD Matrice Attiva (TFT), 16:10, Risoluzione Massima
(Larghezza) : 1280 Px, Risoluzione Massima (Altezza) : 800 Px, HD
(1280x800), Touch screen; MEMORIA DI MASSA:32 GB, AUDIO:Scheda
Audio Integrata, Microfono Integrato; GRAFICA:Intel, HD Graphics,
WEBCAM: 2 Webcam; SISTEMA OPERATIVO & SOFTWARE:Windows 10 Pro
Academic Bit S.O. : 64 , GARANZIA: 36 mesi fornita direttamente da parte
del produttore - RICARICABILE VIA USB
Notebook Processore Intel Core i5-5200U (2.20 / 2.70GHz Turbo), 4GB
(1600MHz) DDR3, HD 500GB (5400 rpm) S-ATA, Windows 8.1 Pro
Accademic Version, 15.6" HD LED Antiglare, Grafica R5 M240 2GB - 36 mesi
fornita direttamente dal produttore
Capitolato Tecnico Bando Ambienti Digitali Avviso 12810 del 15/10/2016
pag. 4 di 7
1
1
Software per lezioni multimediali interattive
Piattaforma di insegnamento “all in one” che permette di utilizzare
didatticamente tutti i device degli alunni e orchestrare lezioni attraverso un
ambiente di apprendimento interconnesso. Piattaforma localizzata per le
esigenze delle scuole italiane. Software multipiattaforma completo di
gestione per l'insegnamento, che consente di svolgere lezioni multimediali
interattive in tutte le classi collegate. Spazio illimitato storage in cloud.
Semplifica la creazione delle lezioni, archiviazione e svolgimento di lezioni
multimediali interattive su cloud. Strumenti di gestione e misura
l’apprendimento con possibilità di gestire test, compiti a casa e verifiche
degli studenti in tempo reale.
Caratteristiche principali richieste: Ricerca ed import dei contenuti da
qualsiasi fonte; Organizzazione dei contenuti in un formato semplice;
Creazione della lezione utilizzando gli strumenti tipici delle LIM; Connettività
con i device studente; Vantaggi del Cloud nell’erogare la lezione in classe;
Organizzazione dei contenuti per classe; Sfruttare la connettività dei device;
Prove in itinere e di verifica; Flipped classroom; Analisi dei risultati; Didattica
personalizzata con assegnazione lavori a intera classe, gruppi o singoli
studenti; Monitoraggio del lavoro degli studenti; Amministrazione utenti;
Ricerca contenuti avanzata; Community d'Istituto; Report di dati aggregati
per studenti, classi, gradi, scuole, lezioni, ecc; Nessun limite di storage
Lavagna Multimediale Interattiva – LIM
Tecnologia a infrarossi , 6 tocchi simultanei su tutta la superficie
Modalità di interazione e relativi dispositivi: Penna digitale con i tasti dx e sx
per utilizzo come mouse. Si richiede la possibilità di utilizzo anche con le dita
(6 tocchi su tutta la superficie).
Si richiede una lavagna multi-utente e multi-touch, capace di ricevere la
scrittura contemporanea di più utenti su tutta la superficie della lavagna
anche con input diversi (dita e penne).
Non sono ammessi dispositivi asportabili che rendono interattiva qualsiasi
superficie.
Il software e l’hardware della lavagna dovranno prevedere almeno due tipi
di input, ovvero l’utilizzo di penna e touch in modo differenziato cosi da
utilizzare la penna per un azione (tipo scrittura) e il dito per un azione
diversa (tipo seleziona) senza bisogno di cambiare lo strumento all’interno
del sw. Il software dovra’ poter distinguere automaticamente l’input della
penna digitale da quello del dito .
Dimensione riferita alla diagonale dell’area attiva Non inferiore a 78 pollici
formato 4:3 e non superiore a 80 pollici
Superficie Antiriflesso, antigraffio, resistente agli urti e scrivibile/cancellabile
con pennarelli a secco .
Connessione al personal computer USB 2.0: La dotazione deve includere tutti
i cavi di connessione necessari alla comunicazione tra la LIM ed il PC.
Supporto alla didattica (software autore LIM)
Software L’aggiudicatario dovrà fornire, contestualmente all’installazione
della dotazione tecnologica e a titolo gratuito, un software specificamente
progettato per la creazione di materiali ed attività didattiche prodotto dallo
stesso produttore della LIM. Installazione senza restrizioni di installazione e
di utilizzo per la classe.
Compatibilità S.O. Windows; MAC OS 10.10., Linux Ubuntu 12.04
Garanzia 5 anni previa registrazione
Capitolato Tecnico Bando Ambienti Digitali Avviso 12810 del 15/10/2016
pag. 5 di 7
Videoproiettore a raggio ultracorto
Videoproiettore ottica ultra corta di ultima generazione con staffa da parete
Tecnologia 3LCD (non si accetta tecnologia DLP)
Proietta 80" da 50 cm di distanza tra lente e superficie di proiezione.
Focale: 0,30:1
Luminosità 3300 lumen
Contrasto: 5000:1
Risoluzione nativa: XGA 1024x768 4:3 (compatibile 16:9)
Messa a fuoco motorizzata, zoom motorizzato 1,35x
Speaker 16W
Dimensioni Diagonali Dello Schermo/immagine proiettabile: da 152 a 254 cm
Durata lampada 4000 ore (standard)/6000 ore (ECO)
Filtro ibrido (durata fino a 4000 ore, 10 volte superiore ai filtri tradizionali)
Staffa, originale del produttore, da parete con regolazioni avanzate
Garanzia proiettore ufficiale del produttore (non si accettano estensioni
garanzia del rivenditore): 5 anni
Connessioni:
Ingresso Digitale 2 HDMI - Ingresso PC 2 mini D-sub a 15-pin - Uscita
Monitor 1 connettore mini D-sub a 15-pin - Ingresso Video 1 connettore RCA
per composite
Ingresso Audio 1 connettore stereo mini, 1 coppia RCA (S/D), 1 connettore
per microfono
Uscita Audio 1 connettore stereo mini - USB 2 USB tipo A, 1 USB tipo B
Controllo 1x 9-pin D-sub per controllo RS232 - Rete Cablata 1 RJ-45
Casse Acustiche
Sistema audio composto da 2 satelliti 30W RMS per canale con una potenza
complessiva di 60W RMS. Ideale per l’utilizzo con Lavagna Interattiva
Multimediale, è dotato di controlli per bassi, alti, livelli ed effetto 3D.
Alimentatore integrato; Amplificatore integrato; Case in legno; Potenza: 30W
+ 30W RMS; Potenza complessiva: 60W RMS.
Installazione e cavi
20
Cuffie microfoniche multimediali USB compatibili con le più importanti
schede audio.
Caratteristiche tecniche: Archetto regolabile; Cuscinetti intercambiabili;
Microfono “Noise cancelling” per la riduzione del rumore ambientale;
Regolatore di volume sul cavo di tipo digitale, funzione mute control; Cuffia
con risposta in frequenza: 40-18,000 Hz Impedenza: 32 ohm; Pressione
acustica: 109 dB; Connettore: USB; Lunghezza cavo: 2 mt
Consegna e garanzia prodotti:
Le attività di consegna e installazione includono: imballaggio, trasporto, facchinaggio, consegna al
piano, posa in opera, asporto di tutti gli imballaggi, installazione e configurazione di tutte le
tecnologie acquistate in rete. Tali attività dovranno essere effettuate da personale qualificato.
L’addestramento del personale scolastico della scuola consiste nell’erogazione di almeno 3 ore di
training on site sulle modalità di avvio e funzionamento del sistema.
Capitolato Tecnico Bando Ambienti Digitali Avviso 12810 del 15/10/2016
pag. 6 di 7
L’attività di formazione può essere erogata, in accordo tra le parti, anche contestualmente
all’installazione.
Resta inteso che previo accordi con l’Istituto scolastico, la fase di formazione potrà avvenire anche
post collaudo.
Manutenzione e assistenza
Garanzia di assistenza come specificato nel capitolato singole voci e disciplinare di gara.
IL DIRIGENTE SCOLASTICO
(Claudia Giannetti)
Capitolato Tecnico Bando Ambienti Digitali Avviso 12810 del 15/10/2016
pag. 7 di 7
