tip-on blumotion

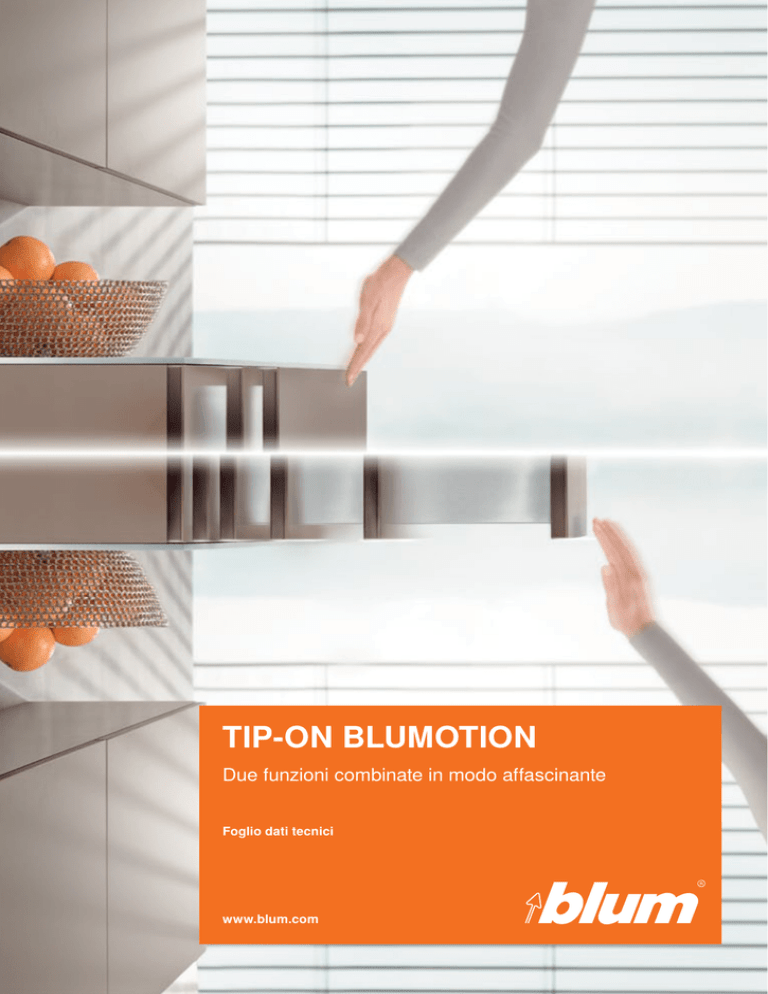

TIP-ON BLUMOTION Due funzioni combinate in modo affascinante Foglio dati tecnici www.blum.com TIP-ON BLUMOTION Due funzioni combinate in modo affascinante ▬▬TIP-ON BLUMOTION è un sistema che coniuga i vantaggi di TIP-ON e BLUMOTION. Ora è possibile aprire con un tocco leggero e chiudere in modo dolce e silenzioso cassetti e cassettoni sfruttando il funzionamento meccanico. ▬▬TIP-ON BLUMOTION può essere realizzato con una fuga del frontale minima di 2.5 mm. Grazie alla sincronizzazione opzionale viene assicurata un'ampia area di azionamento anche con frontali larghi e alti. ▬▬La regolazione quadridimensionale garantisce uno schema preciso delle fughe. Con l'aiuto di una dima è possibile regolare la fuga frontale in maniera estremamente precisa e confortevole. ▬▬L‘apertura a trazione o la chiusura con spinta manuale sono possibili senza alcun problema. TIP-ON BLUMOTION rimane sempre completamente funzionante. Fuga frontale minima TD-075/6 IT/04.15 © Copyright by Blum Regolazione facile e veloce Funzionamento sicuro 2 TIP-ON BLUMOTION per LEGRABOX Prodotto Informazioni per l'ordine Descrizione ▬▬Supporto per l'apertura meccanico TIP-ON combinato con BLUMOTION per una chiusura dolce e silenziosa ▬▬Portata dinamica di 40 kg e 70 kg ▬▬Corsa a levitazione sincronizzata ▬▬Fuga frontale minima di 2.5 mm ▬▬Grande area di azionamento ▬▬Sincronizzazione opzionale per frontali larghi ▬▬Regolazione quadrimensionale del frontale Ingombro cassettone Ingombro cassetto NL Lunghezza nominale NL Lunghezza nominale * incl. regolazione dell'inclinazione di 2 mm * incl. regolazione dell'inclinazione di 2 mm Area di azionamento zazione namento si ottiene grazie a una fuga del frontale minima di 2.5 mm. Per aumentare l'area di azionamento, nei frontali NL Lunghezza nominale NN con e senza sincronizUna grande area di azio- Ingombro cassetto interno larghi e alti è possibile impiegare una sincronizzazione (consigliata con larghezza corpo mobile ≥ 600 mm). TD-075/6 IT/04.15 © Copyright by Blum 3 TIP-ON BLUMOTION per LEGRABOX Informazioni per l'ordine Guida fianco sinistra/destra TIP-ON BLUMOTION 1 Lunghezza nominale 3 4 1 5 2 40 kg 70 kg 270 mm 750.2701M 300 mm 750.3001M 350 mm 750.3501M 400 mm 750.4001M 450 mm 750.4501M 753.4501M 500 mm 750.5001M 753.5001M 550 mm 750.5501M 753.5501M 600 mm 750.6001M 753.6001M 753.6501M 650 mm 2 Unità TIP-ON BLUMOTION Peso consigliato* per una funzione di apertura e chiusura ottimale Utilizzabile con lunghezza nom. (mm) 270 - 349 350 - 650 Cod. art. Unità < 10 kg 20 kg S1 T60L7143 ≤ 20 L1 T60L7343 ≤ 20 L3 T60L7543 L5 T60L7573 30 kg 40 kg 50 kg 60 kg 70 kg 5 - 40 25 - 70 *Peso totale del cassetto o cassettone 3 Meccanismo di trascinamento TIP-ON BLUMOTION Confezioni separate per il lato sinistro/lato destro 4 Adattatore di sincronizzazione TIP-ON BLUMOTION Simmetrico T60L7009 5 T60.000D Asta di sincronizzazione rotonda TIP-ON BLUMOTION Larghezza corpo mobile 600 mm T60L318W 800 mm T60L518W 900 mm T60L618W 1000 mm T60L718W 1100 mm T60L818W 1200 mm T60L918W T60L1118W 1400 mm Asta rotonda da tagliare su misura, adatta a larghezze corpo mobile speciali T60LxxxW Accessori TIP-ON BLUMOTION – dima per fughe frontali Utilizzabile per TIP-ON BLUMOTION per LEGRABOX e MOVENTO 65.5631 TD-075/6 IT/04.15 © Copyright by Blum 4 TIP-ON BLUMOTION per LEGRABOX Progettazione ▬▬TIP-ON BLUMOTION per LEGRABOX viene realizzato con le misure di progettazione standard di LEGRABOX. Queste informazioni sono riportate nelle rispettive brochure dei prodotti o nel catalogo. ▬▬Nei seguenti grafici di progettazione è rappresentato Per maggiori informazioni su LEGRABOX: www.blum.com/ downloadslegrabox a titolo esemplificativo un cassetto altezza M. Ingombro nel corpo mobile – cassetto interno min 68** Ingombro nel corpo mobile – cassetto * + 1 mm in caso di montaggio della guida fianco sul fianco del corpo mobile non assemblato *+1 mm in caso di montaggio della guida fianco sul fianco del corpo mobile non assemblato Posizione delle viti delle guide fianco – 40 kg Posizione delle viti delle guide fianco – 70kg Lunghezza nominale NL (mm) Lunghezza nominale NL (mm) 270 450 300, 350 500 – 600 400 - 500 650 600 Posizione delle viti TIP-ON BLUMOTION per cassetto e cassettone interni Variante 1 Variante 2 TD-075/6 IT/04.15 © Copyright by Blum 5 TIP-ON BLUMOTION per LEGRABOX Montaggio 1 2 1 click 2 3 TD-075/6 IT/04.15 © Copyright by Blum 6 TIP-ON BLUMOTION per LEGRABOX Montaggio Opzionale Sincronizzazione opzionale con larghezza del corpo mobile ≥ 600 mm 4 5 LW Larghezza interna LW -24 7 6 7 1 2 1 8 Click Click TD-075/6 IT/04.15 © Copyright by Blum 7 TIP-ON BLUMOTION per LEGRABOX Regolazione della profondità e smontaggio Regolazione della profondità 2.5 NJO 3 + + 1 2 Smontaggio 1 TD-075/6 IT/04.15 © Copyright by Blum 2 8 TIP-ON BLUMOTION per MOVENTO Prodotto Informazioni per l'ordine Descrizione ▬▬Supporto per l'apertura meccanico TIP-ON combinato con BLUMOTION per una chiusura dolce e silenziosa ▬▬Portata dinamica di 40 kg e 60 kg ▬▬Corsa a levitazione sincronizzata ▬▬Fuga frontale minima di 2.5 mm ▬▬Grande area di azionamento ▬▬Sincronizzazione opzionale per frontali larghi ▬▬Regolazione quadrimensionale del frontale Ingombro cassettone Ingombro cassetto Ingombro cassetto NL Lunghezza nominale * + 1 mm in caso di montaggio della guida fianco sul fianco del corpo mobile non assemblato Area di azionamento NN con e senza sincroniz- zazione Una grande area di azionamento si ottiene grazie a una fuga del frontale minima di 2.5 mm. Per aumentare l'area di azionamento, nei frontali larghi e alti è possibile impiegare una sincronizzazione (consigliata con larghezza corpo mobile ≥ 600 mm). TD-075/6 IT/04.15 © Copyright by Blum 9 TIP-ON BLUMOTION per MOVENTO Informazioni per l'ordine 1 Guida sinistra/destra TIP-ON BLUMOTION Lunghezza nominale 4 5 1 2 3 6 40 kg 60 kg 270 mm 760H2701M 300 mm 760H3001M 320 mm 760H3201M 350 mm 760H3501M 380 mm 760H3801M 400 mm 760H4001M 420 mm 760H4201M 450 mm 760H4501M 480 mm 760H4801M 500 mm 760H5001M 766H5001M 520 mm 760H5201M 766H5201M 550 mm 760H5501M 580 mm 2 3 766H4501M 766H5501M 766H5801M Frizione sinistra/destra 600 mm Ordinare separatamente la frizione 650 mm 766H6501M 760H6001M 766H6001M sinistra T51.7601 700 mm 766H7001M destra T51.7601 750 mm 766H7501M Unità TIP-ON BLUMOTION Peso consigliato* per una funzione di apertura e chiusura ottimale Utilizzabile con lunghezza nom. (mm) 270 - 349 350 - 750 Unità < 10 kg Cod. art. 20 kg S1 T60L7143 ≤ 20 L1 T60L7343 ≤ 20 L3 T60L7543 L5 T60L7573 30 kg 40 kg 50 kg 60 kg 5 - 40 25 - 60 *Peso totale del cassetto o cassettone 4 Meccanismo di trascinamento TIP-ON BLUMOTION 5 Confezioni separate per il lato sinistro/lato destro Adattatore di sincronizzazione TIP-ON BLUMOTION Simmetrico T60L7009 6 Asta di sincronizzazione rotonda TIP-ON BLUMOTION T60L298W 800 mm T60L498W 900 mm T60L598W 1000 mm T60L698W 1100 mm T60L798W 1200 mm T60L898W 1400 mm T60L1098W Asta rotonda da tagliare su misura, adatta a larghezze corpo mobile speciali T60LxxxxW TD-075/6 IT/04.15 © Copyright by Blum Accessori TIP-ON BLUMOTION – dima per fughe frontali Larghezza corpo mobile 600 mm T60.000D Utilizzabile per TIP-ON BLUMOTION per LEGRABOX e MOVENTO 65.5631 10 TIP-ON BLUMOTION per MOVENTO Progettazione ▬▬TIP-ON BLUMOTION per MOVENTO viene realizzato con le misure di progettazione standard di MOVENTO. Queste informazioni sono riportate nelle rispettive brochure dei prodotti o nel catalogo. ▬▬Nei seguenti grafici di progettazione è rappresentato Per maggiori informazioni su MOVENTO: www.blum.com/ runner_movento a titolo esemplificativo un cassetto Ingombro nel corpo mobile Cassetto/cassetto interno Cassetto Cassetto interno * + 1 mm in caso di montaggio della guida fianco sul fianco del corpo mobile non assemblato SKW Larghezza utile del cassetto SKL Lunghezza cassetto ISKL Lunghezza cassetto interno LWLarghezza interna corpo mobile NL Lunghezza nominale SKL Lunghezza cassetto NL Lunghezza nominale X Spessore del frontale X ISKL = SKL + X X + 21 NL NL + X + 3 10 ** Regolazione lat. limitata in caso di 16 mm di spessore delle pareti lat. del cassetto e di contemporaneo sfruttamento totale della tolleranza della largh. int. del cassetto. Posizione delle viti delle guide fianco – 40 kg Posizione delle viti delle guide fianco – 60 kg Lunghezza nominale NL (mm) Lunghezza nominale NL (mm) 270 450 300 - 350 500 - 600 380 - 520 650 - 750 550, 600 Lavorazione cassetto TIP-ON BLUMOTION per MOVENTO 75 Utilizzare la dima di foratura T65.1000.02 TD-075/6 IT/04.15 © Copyright by Blum 11 TIP-ON BLUMOTION per MOVENTO Montaggio 1 2 1 click 2 3 TD-075/6 IT/04.15 © Copyright by Blum 12 TIP-ON BLUMOTION per MOVENTO Montaggio Opzionale Sincronizzazione opzionale con larghezza del corpo mobile ≥ 600 mm 4 5 LW Larghezza interna LW -26 7 6 7 1 2 1 8 Click Click TD-075/6 IT/04.15 © Copyright by Blum 13 TIP-ON BLUMOTION per MOVENTO Regolazione della profondità e smontaggio Regolazione della profondità 2.5 NJO 3 + + 1 2 Smontaggio 1 2 1 2 TD-075/6 IT/04.15 © Copyright by Blum 14
Documenti analoghi
TIP-ON BLUMOTION per LEGRABOX viene realizzato con le misure
TIP-ON BLUMOTION per LEGRABOX viene
realizzato con le misure di progettazione standard
di LEGRABOX! Queste informazioni sono riportate
nelle rispettive brochure dei prodotti o nel catalogo.
Nei seg...
tip-on blumotion
* + 1 mm in caso di montaggio della guida fianco sul fianco del corpo mobile non assemblato.
** Regolazione laterale limitata in caso di 16 mm di spessore delle pareti laterali del cassetto e di ...
