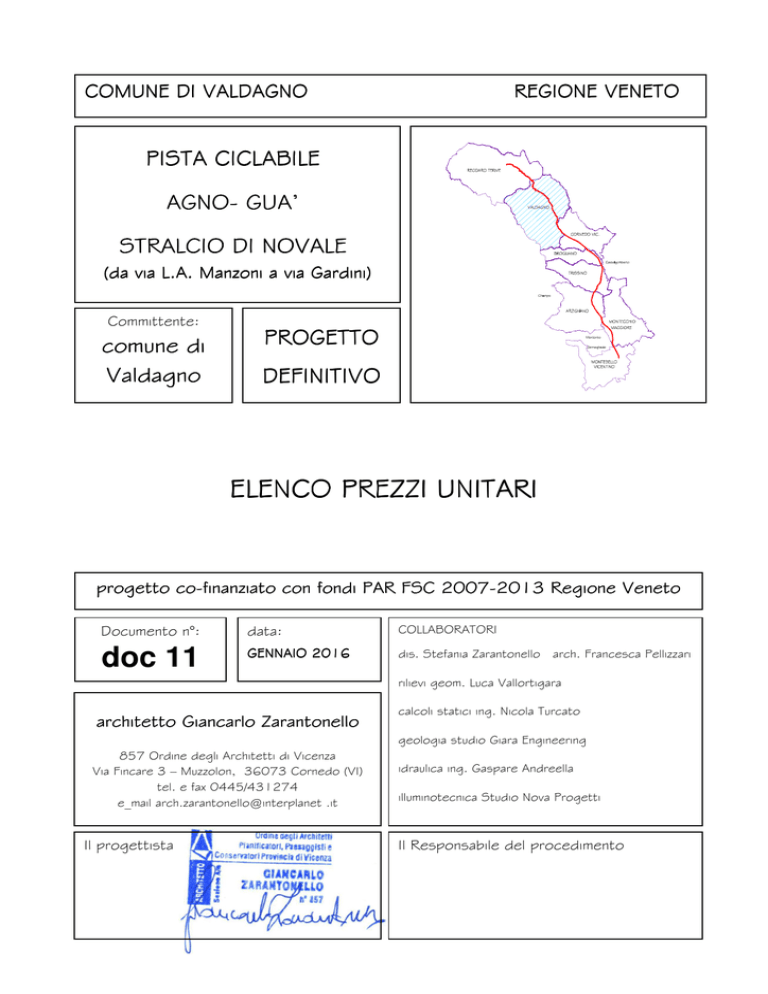

COMUNE DI VALDAGNO
REGIONE VENETO
PISTA CICLABILE
AGNOAGNO- GUA’
STRALCIO DI NOVALE
(da via L.A. Manzoni a via Gardini)
Committente:
comune di
Valdagno
PROGETTO
DEFINITIVO
ELENCO PREZZI UNITARI
UNITARI
progetto coco-finanziato con fondi PAR FSC 20072007-2013 Regione Veneto
Documento n°:
data:
COLLABORATORI
doc 11
GENNAIO 2016
dis. Stefania Zarantonello arch. Francesca Pellizzari
rilievi geom. Luca Vallortigara
architetto Giancarlo Zarantonello
calcoli statici ing. Nicola Turcato
geologia studio Giara Engineering
857 Ordine degli Architetti di Vicenza
Via Fincare 3 – Muzzolon, 36073 Cornedo (VI)
tel. e fax 0445/431274
e_mail arch.zarantonello@interplanet .it
Il progettista
idraulica ing. Gaspare Andreella
illuminotecnica Studio Nova Progetti
Il Responsabile del procedimento
Pag. 1
CODICE
5. 1. 1
5. 1. 2
DESCRIZIONE
Euro Due / 00
mq
2,00
PULIZIA GENERALE DI BOSCO CON ALBERI DI PICCOLE
DIMENSIONI
Pulizia generale dell’argine o di porzioni di bosco da robinie, bambù
e altri alberi di piccole dimensioni (2-6 m), intervento con motoseghe
o oggetti da taglio manuali, carico su automezzo e accumulo sul
luogo del legname e trasporto a discarica degli scarti vegetali, ogni
onere compreso.
Euro Quattro / 00
mq
4,00
n.
50,00
Euro Trenta / 00
n.
30,00
TAGLIO ED ESTIRPAZIONE DI SIEPE
Taglio ed estirpazione di siepe esistente lungo strada compreso
intervento con escavatore, motosega e camion per trasporto al
centro comunale per la raccolta differenziata dello scarto vegetale.
Computazione a metro lineare.
Euro Quattro / 00
m
4,00
ALBERI E CESPUGLI - ESTIRPAZIONE PIANTE ESISTENTI
Estirpazione di alberi esistenti isolati di grosse dimensioni compreso
intervento con escavatore, motosega e camion per trasporto alle
pubbliche discariche del materiale di risulta.
5. 1. 4 A
per alberi di altezza di 10/15 m
Euro Cinquanta / 00
5. 1. 5
Prezzo Unitario
in Euro
PULIZIA GENERALE DA ROVI E ERBE INFESTANTI
Pulizia generale dell’argine o di altre aree abbandonate alla
coltivazione dai rovi ed erbacce infestanti, piccole robinie, o polloni
di altri alberi a ridotto diametro tramite intervento con
decespugliatori, attrezzi da taglio manuali, oppure con uso di fresa
su braccio mobile montato su trattore, compreso, occasionalmente,
taglio con motosega di robinie isolate, accumulo sul luogo, carico su
automezzo e trasporto a discarica degli scarti vegetali, ogni onere
compreso.
5. 1. 4
5. 1. 4 B
U.M.
per alberi di altezza di 6/10 m
5. 1. 9
SMONTAGGIO DI GUARDRAIL
Smontaggio di guard rail dei tipi sottospecificati, fissati ai pali verticali
mediante appositi profilati e distanziatori metallici con funzione di
ammortizzazione dell'urto. Accatastamento del materiale presso i
magazzini comunali secondo le disposizioni del direttore dei lavori, a
disposizione per il successivo reinstallo, ogni onere compreso.
5. 1. 9 A
guard rail a doppia onda con ritti verticali annegati entro piastra in
calcestruzzo. Sarà necessario tagliare alla base i ritti e portarli in
discarica, mentre l’elemento orizzontale sarà trasportato presso i
magazzini comunali.
Euro Dodici / 00
ml
12,00
guard rail a tripla onda tipo H2 bordo ponte fissato con bulloni al
marciapiede in calcestruzzo e dotato di corrimano superiore.
Euro Quindici / 00
ml
15,00
5. 1. 9 B
5. 1.10
RIMOZIONE DI RECINZIONE METALLICA
Pag. 2
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
Rimozione di recinzione formata da stanti in ferro o in calcestruzzo, e
rete metallica o pannelli metallici di altezza compresa tra 1 e 2 metri,
mediante asportazione della rete o dei pannelli, asportazione di
batoli o cordoli continui, estrazione degli stanti, trasporto a discarica,
compresi oneri di discarica e ogni altro onere. Misurazione a metro
lineare di rete rimossa.
Euro Quattro / 00
5. 1.11
m
4,00
m
11,00
Euro Quattro / 00
n.
4,00
RIMOZIONE DI STACCIONATA
Rimozione di staccionata in legno trattato in autoclave a palo tondo
del diametro di 12 cm, e pali trasversali di diam. 8 cm, fissata su
batoli in calcestruzzo, trasporto del materiale rimosso presso i
magazzini comunali a disposizione dell'amministrazione comunale,
ogni onere compreso.
Euro Nove / 00
m
9,00
RIMOZIONE DI PARAPETTO METALLICO
Rimozione di parapetto metallico lungo strada formato da sostegni
verticali in acciaio zincato a triplo foro posti all’interasse di m 1.50 e 3
correnti tubolari mediante asportazione dei sostegni e dei tubolari e
trasporto presso i magazzini comunali a disposizione
dell’Amministrazione comunale, asportazione di batoli e trasporto a
discarica, compresi oneri di discarica e ogni altro onere .
Euro Undici / 00
5. 1.12
5. 1.15
5. 1.16
RIMOZIONE DI PALI IN CEMENTO
Rimozione di pali in cemento di vari formati, lunghezza pari a 3/4 m,
fissati a terra senza fondazione, posti a sostegno di filari di viti o altre
piante da frutto dentro ai giardini e agli orti privati, compreso
accatastamento a disposizione del proprietario o smaltimento,
trasporto a discarica, oneri di discarica e ogni altro onere compresi.
SMONTAGGIO E RIMONTAGGIO DI CANCELLO CARRAIO SU
STRADA D’ACCESSO ALLE SCUOLE MEDIE
Smontaggio di cancello carraio esistente a due ante della larghezza
totale di circa m 3.50 e del limitrofo cancello pedonale ad una anta
della larghezza di circa m 1.50, posti a delimitazione dell’area delle
scuole medie di Novale. Altezza dei cancelli pari a circa m 1.50.
Riverniciatura e rimessa in opera su nuova sede dei cancelli, dopo
avere installato le tre colonne tubolari metalliche che fanno da perno
alle ante su adeguati batoli in calcestruzzo da realizzarsi in opera su
strada asfaltata nella nuova posizione posta a circa 15 metri di
distanza dall’esistente, secondo le indicazioni che saranno fornite
dal direttore dei lavori.
Ogni onere compreso per fornire l'opera perfettamente funzionante
comprese tubazioni di raccordo e collegamenti elettrici.
Euro Mille / 00
5. 1.17
SMONTAGGIO E RIMONTAGGIO DI CANCELLO DI SERVIZIO
SCUOLA MATERNA
Smontaggio di cancello di servizio esistente della scuola materna
costituito da due ante con cornice in tubolare e rete metallica della
dimensione di m 3,30 di larghezza per anta e altezza m 2,30.
Rimontaggio dello stesso in nuova sede dopo aver installato - ex
novo- due colonne di sostegno della dimensione di mm 120 x120
spessore 2 mm, colorate in verde come il cancello. Le colonne
saranno installate su plinti di dimensioni adeguate, compreso scavo,
trasporto a discarica del materiale di risulta e ogni altro onere per
fornire l'opera perfettamente funzionante.
a corpo
1.000,00
Pag. 3
CODICE
DESCRIZIONE
Euro Seicento / 00
5. 1.18
600,00
n.
150,00
n.
60,00
n.
30,00
Euro Settanta / 00
n.
70,00
RIMOZIONE E RICOLLOCAMENTO DI CESTINI E DI PANCHINE
Rimozione dei cestini o delle panchine poste in via lungo Agno
Manzoni e ricollocamento in nuova posizione come da indicazioni
che saranno fornite dal direttore dei lavori, compreso creazione di
batolo in calcestruzzo e ogni altro onere per eseguire correttamente
la lavorazione.
Euro Sessanta / 00
n.
60,00
n.
1.200,00
SMONTAGGIO E REINSTALLAZIONE DI TABELLONI PER
AFFISSIONI PUBBLICITARIE
Smontaggio di cartelli pubblicitari esistenti in via Lungo Agno
Manzoni e successivo rimontaggio in nuova posizione nei pressi
degli esistenti in base alle indicazioni del direttore dei lavori. La
lavorazione è comprensiva dell’onere per ricreare nuovi plinti in
calcestruzzo e ogni altro onere.
RIMOZIONE E REINSTALLAZIONE DI CARTELLI STRADALI
Rimozione di cartelli stradali posti in via Lungo Agno Manzoni e
successiva ricollocazione in nuova posizione nei pressi degli
esistenti come da indicazione del direttore dei lavori. La lavorazione
è comprensiva dell’onere per ricreare un nuovo plinto in calcestruzzo
e ogni altro onere.
Euro Sessanta / 00
5. 1.20
RIMOZIONE E RICOLLOCAZIONE DI PALETTI IN ACCIAIO
Rimozione di paletti in acciaio e di catena di delimitazione, posti
lungo il marciapiede di via Lungo Agno Manzoni e ricollocazione in
nuova posizione secondo le indicazioni del direttore dei lavori,
compreso annegamento entro batolo in calcestuzzo ogni onere
compreso per la corretta esecuzione della lavorazione.
Euro Trenta / 00
5. 1.21
5. 1.22
5. 1.23
Prezzo Unitario
in Euro
a corpo
Euro Centocinquanta / 00
5. 1.19
U.M.
RICOLLOCAZIONE DI DELINEATORE SPECIALE DI OSTACOLO
Rimozione di delineatori speciali di ostacolo posti su isola
spartitraffico in strada presso la rotatoria di via Lungo Agno Manzoni
e successiva ricollocazione in nuova posizione nei pressi degli
esistenti come da indicazione del direttore dei lavori. La lavorazione
è comprensiva dell’onere per ricreare un nuovo plinto in calcestruzzo
e ogni altro altro onere.
DEMOLIZIONE E RICOSTRUZIONE DI NICCHIA PER
CONTATORE GAS
Demolizione di nicchia esistente presso il muro di recinzione
dell’associazione tennis “Meeting Club” e ricostruzione in nuovo sito
nel raggio di circa 3/5 m su indicazione del direttore dei lavori.
La nicchia - da realizzarsi in opera in blocchi di cemento da 12 cm
intonacati con copertura costituita da getto in calcestruzzo dello
spessore di circa 15 cm - avrà le dimensioni nette del vano di circa di
m 1,00 x m 0,50 e h= m 1,20, e sarà adeguata alle porte in ferro
esistenti che saranno smontate nella nicchia esistente e reinstallate
nella nuova. La lavorazione comprende la costruzione in opera di un
nuovo plinto e ogni altro onere necessario per la corretta esecuzione
della lavorazione in sicurezza.
Euro Milleduecento / 00
Pag. 4
CODICE
5. 1.24
5. 1.25
5. 1.26
5. 1.27
DESCRIZIONE
U.M.
DEMOLIZIONE PARZIALE DI POZZETTONE ISPEZIONE
FOGNATURE
Abbassamento di quota del pozzettone di ispezione fognario posto
tra le sezioni 21 e 22 mediante lievo del coperchio in ghisa, taglio e
demolizione della testa del pozzettone circolare in calcestruzzo dello
spessore di circa 10/15 cm per l'altezza di circa m 0,5/1,
riposizionamento del coperchio in andamento con la pavimentazione
della pista ciclabile ogni onere compreso.
Euro Centocinquanta / 00
mq
150,00
DEMOLIZIONE E TRASPORTO A DISCARICA DI ISOLE
SALVAGENTE IN C.A.
Demolizione con martellone montato su mezzo meccanico di isole
salvagente in calcestruzzo armato dello spessore di circa 20/30 cm,
di dimensioni variabili, compreso cordolo laterale prefabbricato in
c.a., successivo carico su automezzo e trasporto a discarica
compreso costo di discarica e ogni altro onere.
Euro Trentacinque / 00
mq
35,00
DEMOLIZIONE PARZIALE DI MARCIAPIEDE IN CALCESTRUZZO
Demolizione di porzione di pavimento in calcestruzzo spessore cm
15/20 (per una larghezza variabile tra circa m 1 / 2) compreso manto
superiore in asfalto o altro rivestimento e del cordolo laterale, previo
taglio con lama del calcestruzzo sul limite della parte da rimuovere,
rimozione e trasporto a discarica del materiale rimosso, compreso
costo di discarica.
E' inoltre compresa la verifica della posizione dei sottoservizi al fine
di eliminare possibili rotture. In caso di rotture delle tubazioni di cui
sopra, ogni onere sarà a carico della ditta appaltante.
Euro Dodici / 00
mq
12,00
mq
10,00
mq
8,00
mq
5,00
DEMOLIZIONE DI PAVIMENTAZIONE IN BETONELLE
Taglio con flessibile e demolizione di parte della pavimentazione in
betonelle e demolizione del relativo sottofondo costituito da risetta,
compreso recupero del materiale riciclabile presso il cantiere,
trasporto a discarica delle macerie, onere di discarica e ogni altro
onere.
Euro Dieci / 00
5. 1.28
DEMOLIZIONE DI PAVIMENTAZIONE IN GRIGLIATO ERBOSO IN
CLS
Taglio con flessibile e demolizione di parte della pavimentazione
costituita da griglie forate in calcestruzzo per parcheggio e
demolizione del relativo sottofondo costituito da stabilizzato e
ghiaione, compreso recupero del materiale riciclabile presso il
cantiere, trasporto a discarica delle macerie, onere di discarica e
ogni altro onere.
Euro Otto / 00
5. 1.30
Prezzo Unitario
in Euro
RIMOZIONE DI MANTO DI ASFALTO SU MASSETTO
Rimozione di manto d’usura in asfalto posto sopra al massetto in
calcestruzzo di porzione di marciapiede. Lavorazione ad interessare
l’intero strato di asfalto, per lo spessore di circa 3/5 cm. Nel prezzo
sono compresi tutti gli oneri derivanti dalla perfetta rifilatura dei
chiusini, caditoie, ed ogni altro ostacolo presente in carreggiata, il
carico su automezzo e trasporto a discarica del materiale di risulta,
compresi costi di discarica o il riutilizzo di quello ritenuto idoneo dalla
DD.LL. per la formazione del rilevato stradale.
Euro Cinque / 00
Pag. 5
CODICE
5. 1.31
DESCRIZIONE
U.M.
TAGLIO, DEMOLIZIONE DI MANTO IN ASFALTO O IN CEMENTO
Taglio e demolizione di manto in asfalto o in cemento non armato ( in
via Lungo Agno Manzoni per creazione di isole, allargamento
marciapiede, ecc.) per l'intero spessore (cm 7/10), compresa la
scarifica del sottofondo per lo spessore di circa 20 cm, il recupero del
materiale che è possibile riciclare in cantiere, il carico, trasporto e
scarico del materiale di risulta alle pubbliche discariche e il costo di
discarica. E' inoltre compresa la verifica della posizione dei
sottoservizi al fine di eliminare possibili rotture. In caso di rotture
delle tubazioni di cui sopra, ogni onere sarà a carico della ditta
appaltante.
Euro Sette / 00
mq
7,00
m
6,00
5. 1.32
DEMOLIZIONE CORDOLO IN C.A.
Demolizione di cordolo in c.a. e relativa fondazione in c.a., compreso
trasporto a discarica del materiale di risulta, costi di discarica verifica
della posizione dei sottoservizi al fine di eliminare possibili rotture e
ogni altro onere. In caso di rotture delle tubazioni di cui sopra, ogni
onere sarà a carico della ditta appaltante.
5. 1.32 A
demolizione con miniescavatore, eventualmente dotato di martello
demolitore, di cordolo prefabbricato in c.a., posato su batolo in cls,
posto a separazione della strada asfaltata dal terreno vegetale.
Euro Sei / 00
Prezzo Unitario
in Euro
5. 1.33
DEMOLIZIONE DI MURI IN C.A.
Demolizione con mezzo meccanico di muri di recinzione,
leggermente armati, posti a confine di proprietà o a sostegno di
terrapieni. Prevedere prima della demolizione taglio con lama
diamantata del calcestruzzo in modo da separare le porzioni di muro
che non saranno demolite. Demolizione eventuale del batolo di
fondazione, trasporto di materiale di risulta alle pubbliche discariche,
e ogni altro onere.
5. 1.33 B
da computarsi a mc, per muri di spessore variabile tra i 20 e i 60 cm,
di altezza compresa tra i 50 e i 300 cm, compresa fondazione in c.a.
Euro Cento / 00
mc
100,00
DEMOLIZIONE DI MURO IN SASSO O IN CALCESTRUZZO
DEBOLMENTE ARMATO
Demolizione con mezzo meccanico di manufatto di accesso al ponte
Briscola costituito parzialmente da muratura di sasso e parzialmente
da calcestruzzo debolmente armato, compresa demolizione e
smaltimento del tubo in ferro del diametro di circa 50 cm in esso
contenuto per il trasporto dell’acqua in transito sul ponte Briscola.
Nella lavorazione oltre alla demolizione del muro e smaltimento delle
macerie, va compreso ogni altro onere necessario per la corretta
esecuzione della lavorazione. Misurazione a metro cubo vuoto per
pieno al lordo della tubazione.
Euro Quaranta / 00
mc
40,00
5. 1.34
5. 1.35
DEMOLIZIONE DI RICOVERO IN MURATURA
Demolizione di ricovero con murature in mattoni e solaietto in
calcestruzzo debolmente armato posto entro l’area scolastica di
Novale sulla rampa che sostiene via Pasubio. Il casotto ha
dimensioni di circa m 5 x 2 x H= 2,50. Demolizione integrale,
compreso smaltimento delle inferriate e griglie metalliche. Il prezzo
va espresso al metro cubo, vuoto per pieno, ed è comprensivo di
Pag. 6
CODICE
5. 1.37
5. 1.41
DESCRIZIONE
mc
45,00
DEMOLIZIONE DI TUBO IN PVC
Demolizione di tubo in PVC addossato al muro in calcestruzzo da
demolire in via Pasubio compreso trasporto a discarica, oneri di
discarica e ogni onere.
Euro Tre / 00
m
3,00
mc
3,00
mq
2,50
Euro Dieci / 00
mc
10,00
SCAVO IN SEZIONE APERTA CON RECUPERO DEL MATERIALE
Scavo in sezione aperta o di sbancamento, di terreno di qualsiasi
natura e consistenza, compresa la roccia tenera, esclusa la sola
roccia dura e compatta da mina; compreso ogni onere per carico,
trasporto del materiale all'interno del cantiere (per una distanza
massima di 2 Km) a fianco delle scarpate per allargamento delle
stesse o per formazione di rinfianco ai riporti di materiale ghiaioso o
per terrapieni, esclusa la compattazione e sistemazione computata
con apposita voce.
Euro Cinque / 50
mc
5,50
SCAVO A SEZIONE OBBLIGATA
Scavo a sezione obbligata ristretta con mezzo meccanico, di terreno
di qualsiasi natura e consistenza (esclusa roccia), compresi
eventuali puntellature e sbadacchiature, compreso suo spostamento
all'interno del cantiere o accatastamento in loco per successivo
riutilizzo secondo le indicazioni del direttore dei lavori.
Euro Dieci / 00
mc
10,00
SPIANAMENTO CON MATERIALI DI STERRO, RIPORTO
Spianamento con mezzi meccanici di terreni di qualsivoglia natura e
consistenza, esclusa la roccia da mina, da eseguirsi sul posto a
compenso di sterro e riporto per livellamento di sezioni in pendenza,
secondo le indicazioni delle tavole di progetto, fatte salve diverse
indicazioni della DD.LL.
SCOTICO
Scavo per spianamento e lievo del cotico per una profondità media di
circa 30 cm, eseguita con mezzi meccanici di terreni di qualsivoglia
natura e consistenza, esclusa la roccia da mina; compreso ogni
onere per carico, trasporto di materiale di risulta all’interno del
cantiere ed eventuale accumulo, secondo le indicazioni della DD.LL..
Euro Due / 50
5. 1.43
5. 1.44
5. 1.45
5. 3. 1
Prezzo Unitario
in Euro
ogni onere per la demolizione e lo smaltimento, compresi costi di
trasporto e discarica.
Euro Quarantacinque / 00
Euro Tre / 00
5. 1.42
U.M.
SCAVO IN SEZIONE APERTA CON TRASPORTO A DISCARICA
Scavo in sezione aperta o di sbancamento, di materia di qualsiasi
natura e consistenza, compresa la roccia tenera, esclusa la sola
roccia dura e compatta da mina; compreso ogni onere per carico,
trasporto di materiale di risulta alle discariche ed eventuale costo di
discarica (per materiali la cui concentrazione di inquinanti non
supera la soglia prevista dalla normativa in vigore) .
PALIFICATE
Formazione di fondazione in micropali a rotazione e rotopercussione
con distruzione del nucleo e asporto del terreno, dei diametri
sottospecificati, per pali verticali e inclinati in terreni di qualsiasi
natura. Il prezzo è comprensivo dell’armatura con tubo o putrella in
acciaio dimensionato come sottospecificato, e il getto di boiacca
cementizia fino a due volte il volume teorico del foro, il tutto per dare
Pag. 7
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
il palo completo compreso l'allontanamento dei materiali di risulta.
Lunghezza utile palo fino a 10.00 ml circa.
5. 3. 1 A
Compenso a corpo per impianto/espianto del cantiere nei diversi siti
oggetto d'intervento.
Euro Mille / 00
5. 3. 1 B
m
68,00
m
64,00
m
69,00
Euro Settantasette / 00
m
77,00
compenso a metro lineare per palo di diametro 200 mm, armato con
putrella in acciaio S275 tipo IPE 120.
Euro Cinquantacinque / 00
m
55,00
compenso a metro lineare per palo di diametro 200 mm armato con
tubo in acciaio S355, di diametro 88,8 mm, spessore 8,8 mm.
Euro Sessantaquattro / 00
5. 3. 1 D
compenso a metro lineare per palo di diametro 200 mm armato con
tubo in acciaio S355, di diametro 127 mm, spessore 8,0 mm .
Euro Sessantanove / 00
5. 3. 1 E
5. 3. 1 F
compenso a metro lineare per palo di diametro 200 mm armato con
tubo in acciaio S355, di diametro 168,3 mm, spessore 8,0 mm.
5. 3. 2
TIRANTI DI ANCORAGGIO AUTOPERFORANTI
Tracciamento dell'intervento, tenendo conto dell'inclinazione del
versante e dell'imposta del piano di posa dei micropali autoperforanti
di fondazione.
Posizionamento della macchina di perforazione in zona non
interessata dall'intervento.
Perforazione dall'alto o dal basso, a seconda del sito di intervento,
con attrezzatura a rotopercussione del ø necessario verticale e/o
inclinate, per realizzare i micropali autoperforanti dei tipi
sottospecificati.
5. 3. 2 A
Compenso a corpo per impianto/espianto del cantiere nei diversi siti
oggetto d'intervento.
Euro Mille / 00
5. 3. 2 B
1.000,00
Compenso a metro lineare per palo di diametro 220 mm, armato con
tubo in acciaio S355 del diametro di 114,3 mm, spessore 8,8 mm .
Euro Sessantotto / 00
5. 3. 1 C
a corpo
Compenso a metro lineare per fornitura e posa in opera di tiranti di
ancoraggio autoperforanti ad uso geotecnico di tipo passivo, in barra
cava Sirive® R32P Qualificata, prodotti in accordo al D.M.
14/01/2008, o similari eseguiti in terreni di qualsiasi natura e
consistenza, sia in verticale sia inclinati. L’armatura del tirante è
costituita da un tubo in acciaio S460J0 a filettatura continua ROP
secondo ISO10208, del diametro nominale di 32mm ed avente un
carico di rottura di 340kN. Durante la fase di perforazione
dell’ancoraggio verrà iniettata una boiacca di cemento tipo 325, con
rapporto acqua-cemento 70/100l di acqua ogni 100kg di cemento,
che avrà la funzione di portare in superficie i detriti di perforazione e
di stabilizzare il foro. Nella fase di cementazione dell’ancoraggio la
boiacca avrà un rapporto acqua-cemento 40/50l di acqua ogni 100kg
a corpo
1.000,00
Pag. 8
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
di cemento, fino alla fuoriuscita di boiacca in eccesso da boccaforo.
Per la posa del tirante si utilizzeranno punta a perdere del Ø
51/76mm, manicotti di giunzione tra barra e barra del Ø 43x160mm
fino al raggiungimento della quota finale di posa.
L'interasse e la lunghezza delle barre saranno quelle indicate nel
progetto esecutivo.
Compenso calcolato per metro lineare di barra realizzata.
Euro Quarantotto / 00
5. 3.10
48,00
mq
135,00
mq
115,00
MURO CON CEMENTO SPRUZZATO A PROTEZIONE DI
BERLINESE IN MICROPALI.
Realizzazione di muro in cemento spruzzato a protezione di
berlinese in micropali.
Il muro, dello spessore di 25/30 cm, sarà realizzato mediante
fornitura e posa in opera di cemento spruzzato con idonea
attrezzatura ad "umido". Il calcestruzzo, in curva granulometrica 0-12
mm, sarà dosato a q.li 6 di cemento tipo 325 per ogni metro cubo di
materiale inerte, aggiungendo un accelerante di presa del tipo
consigliato dal D.L. nella proporzione del 6% del peso in cemento.
Il muro sarà armato con doppia rete diam. 10 mm a maglia di cm
20x20. In testa al muro saranno poste delle forchette di diam. 10
mm/20 cm e due ferri correnti diam. 16 mm.
Il prezzo è espresso al metro quadro di muro realizzato,
comprensivo dell'intera lavorazione e predisposizione di un
ponteggio, se necessario, e di ogni altro onere necessario per
eseguire la lavorazione a regola d'arte.
Euro Centotrentacinque / 00
5. 4. 1
ml
MURO DI SOSTEGNO IN TERRA RINFORZATA
Costruzione muro di sostegno o sottoscarpa, inclinato rispetto
all'orizzontale fino a 70°, costituito da strati alternati di teli di
geotessile d'armatura e di terre ghiaio-argillose compattate a strati di
40 cm eseguito come a seguito descritto:
- fornitura e posa di una struttura metallica di guida e d'appoggio
costituita da rete metallica elettrosaldata (cassero a perdere) in
maglie differenziate con diametro non inferiore a diam. mm 8 e diam.
mm 6, corredata da opportuni tiranti uncinati per garantire la stabilità
geometrica del cassero;
- fornitura e posa sul cassero di una geogriglia di armatura costituita
da un telo in poliestere o in polipropilene con caratteristiche di
imputrescibilità e stabilità ai raggi UV, strutturato in maglie forate per
l'alloggiamento delle fibre di trattenimento del terreno;
- fornitura e posa, all'interno del risvolto di facciata, di una stuoia di
fibre vegetali avente la funzione di proteggere la facciata dall'azione
erosiva degli agenti atmosferici e di costituire un'idonea superficie
sulla quale andare ad eseguire l'idrosemina;
- stesa, direttamente sulle Geogriglie, del materiale previsto per il
riempimento e successiva compattazione con "pestello o rana
vibrante", in prossimità della facciata, ed internamente con rullo
compattatore, a strati di 40 cm.
Misurazione al metro quadrato di superficie di muro.
Il prezzo è comprensivo dello scavo del materiale (esclusa la roccia
compatta) alla profondità necessaria per realizzare il muro a regola
d'arte, del suo riposizionamento in sito ed eventuale miscelazione
con materiale più adatto per ottenere una giusta granulometria,
compreso il riempimento in prossimità della facciata con terreno
vegetale al fine di creare condizioni ottimali per un migliore
attecchimento del "verde".
Euro Centoquindici / 00
Pag. 9
CODICE
5. 4. 2
5. 4. 4
5. 4.13
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
IDROSEMINA
Idrosemina mediante spruzzatura su geotessile di miscela costituita
da acqua, sostanza portante a base organica, fibre vegetali e tessili,
sementi, concime granulato, ogni onere compreso.
Euro Otto / 00
mq
8,00
GABBIONI
Fornitura e posa di gabbioni in rete metallica a doppia torsione con
maglia esagonale tipo 8x10 in accordo con le UNI-EN 10223-3,
tessuta con trafilato di ferro, conforme alle UNI-EN 10223-3 per
le caratteristiche meccaniche e UNI-EN 10218 per le
tolleranze sui diametri, avente carico di rottura compreso fra 350 e
500 N/mm2 e allungamento minimo pari al 10%, avente un diametro
pari 3.00 mm, galvanizzato con lega eutettica di Zinco - Alluminio
(5%) - Cerio - Lantanio conforme alla EN 10244 - Classe A con un
quantitativo non inferiore a 255 g/m2; in accordo con le "Linee Guida
per la redazione di Capitolati per l'impiego di rete metallica a doppia
torsione" emesse dalla Presidenza del Consiglio Superiore
LL.PP., Commissione Relatrice n°16/2006, il 12 maggio 2006.
L'adesione della galvanizzazione al filo dovrà essere tale da
garantire che avvolgendo il filo sei volte attorno ad un mandrino
avente diametro quattro volte maggiore, il rivestimento non si crepi e
non si sfaldi sfregandolo con le dita. La galvanizzazione inoltre dovrà
superare un test di invecchiamento accelerato in ambiente
contenente anidride solforosa (SO2) secondo la normativa UNI EN
ISO 6988 (KESTERNICH TEST) per un minimo di 28 cicli.
Gli scatolari metallici saranno assemblati utilizzando sia per le
cuciture sia per i tiranti un filo con le stesse caratteristiche di quello
usato per la fabbricazione della rete ed avente diametro pari a 2.20
mm e quantitativo di galvanizzazione sul filo non inferiore a 230
g/m2. L' operazione sarà compiuta in modo da realizzare una
struttura monolitica e continua. Nel caso di utilizzo di punti metallici
meccanizzati per le operazioni di legatura, questi saranno con
diametro 3,00 mm e carico di rottura minimo pari a 170 Kg/mm2.
Prima della messa in opera e per ogni partita ricevuta in cantiere,
l'Appaltatore dovrà consegnare alla Direzione Lavori il relativo
certificato di collaudo e garanzia rilasciato in originale, in cui
specifica il nome del prodotto, la Ditta produttrice, le quantità fornite
e la destinazione.
La Direzione Lavori darà disposizioni circa il prelievo di campioni
per verificare il rispetto delle normative enunciate.
Terminato l'assemblaggio degli scatolari si procederà alla
sistemazione meccanica e manuale del ciottolame, che dovrà
essere fornito di idonea pezzatura, né friabile né gelivo di dimensioni
tali da non fuoriuscire dalla maglia della rete e da consentire il
maggior costipamento possibile.
Il prezzo sarà relativo all’intera lavorazione ogni onere compreso per
l’esecuzione in sicurezza e a regola d’arte.
Euro Centocinquanta / 00
mc
150,00
SCOGLIERA ALLA RINFUSA CON MASSI CICLOPICI
Costruzione di argine fluviale mediante fornitura e posa in opera di
scogliera alla rinfusa, a scarpa 1/1, effettuata a margine dell'alveo in
zona accessibile con mezzi meccanici, previa sistemazione del
fondo, sistemata secondo la sagoma indicata dalla Direzione lavori
con l'impiego di blocchi di pietrame calcareo duro e non gelivo del
peso di q.li 15/25 per ciascun elemento, con tolleranza fino al 10% di
minore pezzatura, disposti in grezza sagoma con accatastamento
dei massi da far risultare a lavoro finito un totale di vuoti non inferiore
al 15% della struttura stessa, compreso l'onere della deviazione delle
acque, la creazione di piste provvisorie per l’accesso e l’esecuzione
delle lavorazioni, la risistemazione finale dell’alveo e ogni altro
onere. La misurazione sarà effettuata al metro cubo di scogliera
installata .
Pag. 10
CODICE
5. 4.14
5. 4.18
DESCRIZIONE
Prezzo Unitario
in Euro
Euro Settantacinque / 00
mc
75,00
SCOGLIERA ALLA RINFUSA CON MASSI CICLOPICI E TALEE DI
SALICE
Costruzione di argine fluviale mediante fornitura e posa in opera di
scogliera alla rinfusa, a scarpa 1/1, effettuata a margine dell'alveo in
zona accessibile con mezzi meccanici, previa sistemazione del
fondo, sistemata secondo la sagoma indicata dalla Direzione lavori
con l'impiego di blocchi di pietrame calcareo duro e non gelivo del
peso di q.li 10/15 per ciascun elemento, con tolleranza fino al 10% di
minore pezzatura, disposti in grezza sagoma con accatastamento
dei massi. Tra i massi saranno posizionate talee di salice nella
quantità pari a 1 ogni 2 mq, da mettere in opera con un contorno di
terra vegetale. Nella lavorazione è compreso l'onere della deviazione
delle acque, la creazione di piste provvisorie per l’accesso e
l’esecuzione delle lavorazioni, la risistemazione finale dell’alveo e
ogni altro onere. La misurazione sarà effettuata al metro cubo di
scogliera installata.
Euro Novanta / 00
mc
90,00
mq
130,00
mc
80,00
MURATURA IN SASSO PER RIVESTIMENTO
Realizzazione di muratura in sasso locale (pietrame o ciottolo o
misto pietrame/ basalto) legata con sabbia e cemento, per piccoli
muri di contenimento o in rivestimento di muro in c.a., lavorata a
faccia vista da un solo lato, fugatura pulita, rientrante, (spessore
medio circa 30/40 cm) ogni onere compreso, esclusi solamente i
ponteggi, se necessari, compensati con apposita voce all’interno dei
costi della sicurezza. Misurazione a metro quadro di muro realizzato.
Euro Centotrenta / 00
5. 5. 1
U.M.
MAGRONE
Conglomerato cementizio a resistenza caratteristica RcK 20 Mpa,
per creazione di piani sottofondazione, privi di armatura in ferro, da
stendere in spessore variabile tra i 10/20 cm, ogni onere compreso.
Euro Ottanta / 00
5. 5. 2
CALCESTRUZZO PER PLINTI E FONDAZIONI ARMATE
Conglomerato cementizio delle resistenze caratteristiche
sottospecificate, per plinti e fondazioni armate gettati entro casseri,
compreso armo e disarmo ed escluso il ferro di armatura:
5. 5. 2 C
RCK 25 MPa, classe di esposizione XC2
Euro Centocinquanta / 00
mc
150,00
5&. 03DFODVVHGLHVSRVL]LRQH;&
Euro Centocinquantacinque / 00
mc
155,00
mc
310,00
5. 5. 2 D
5. 5. 3
CALCESTRUZZO PER MURI IN ELEVAZIONE
Conglomerato cementizio con cemento tipo 325 a resistenza
caratteristica RCK 30 MPa, classe di esposizione XC2, per murature
in calcestruzzo, gettate entro casseri compreso armo, disarmo e
ogni altro onere, escluso solo il ferro di armatura.
5. 5. 3 A
per muretto dello spessore di cm 20 posto a fianco marciapiede in
via Lungo Agno Manzoni
Euro Trecentodieci / 00
Pag. 11
CODICE
5. 5. 3 B
5. 5. 3 C
5. 5. 3 G
5. 5. 9
5. 5.10
5. 5.11
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
per spessore di cm 25
Euro Duecentocinquanta / 00
mc
250,00
per spessore di cm 30
Euro Duecentoquindici / 00
mc
215,00
per spessore di cm 70.
Euro Centonovanta / 00
mc
190,00
CORDOLO ARMATO IN TESTA AI MICROPALI
Conglomerato cementizio con cemento tipo 325 a resistenza
caratteristica RCK 30 MPa, classe di esposizione XC2, per cordolo
continuo in calcestruzzo per il raccordo delle teste dei micropali da
realizzarsi nelle seguenti situazioni:
1: sulle teste dei micropali della berlinese in via Gardini (sez.
11.2-12) per il raccordo dei pali e il fissaggio dei tiranti in in barre
autoperforanti. Il cordolo avrà un'altezza di cm 60 e uno spessore di
cm 60, con uno smusso a 45° per permettere il posizionamento delle
piastre in acciaio e il bullone dei tiranti. Quantificazione a metro
cubo, senza detrarre lo smusso a compenso del maggior onere
dovuto per la sua realizzazione.
2: sulle teste dei micropali del solaio in via Gardini (sez. 12-13) per il
raccordo dei pali. Il cordolo avrà un’altezza di cm 30 e una larghezza
di cm 135.
3: sulle teste dei micropali del solaio in via Gardini (sez. 13-14) per il
raccordo dei pali. Il cordolo avrà un’altezza di cm 90 e una larghezza
di cm 150.
4: sulle teste dei micropali del solaio in via Gardini (sez. 14-15) per il
raccordo dei pali. La doppia fila di cordoli avrà un’altezza di cm 50 e
una larghezza di cm 60.
I getti dovranno essere gettati entro casseri quando necessario. Nel
prezzo è compreso l’ausilio di pompa per il pompaggio dei getti da
via Gardini o dalla strada di servizio, al luogo di realizzazione - in
quanto le autobetoniere potrebbero non poterlo raggiungere - e di
ogni altro onere per l’esecuzione a regola d’arte e in sicurezza
escluso solo il ferro di armatura.
Euro Duecentoventi / 00
mc
220,00
BLOCCHI IN POLISTIROLO PER ALLEGGERIMENTO DEL GETTO
Fornitura e posa in opera di blocchi in polistirolo con funzione di
alleggerimento del getto da posare sui gabbioni posti lungo l’argine
del torrente Agno in via Gardini. I blocchi di sezione pari a cm 35 x 90
circa, saranno posati a fianco del nuovo gabbione, saranno posti a
correre fino a coprire una lunghezza di circa 28 ml con la funzione di
contenimento del getto del cordolo in calcestruzzo che sarà
realizzato sulle teste dei micropali.
La misurazione sarà effettuata in metri lineari. Ogni onere compreso
per la realizzazione della lavorazione a regola d'arte.
Euro Dieci / 00
ml
10,00
SOLAIO PIENO DA CM 20 GETTATO CONTRO TERRA
Conglomerato cementizio tipo Rck 40 MPa, classe di esposizione
XC4, confezionato secondo le norme, gettato e costipato in opera
per solaio pieno da gettare in opera, sopra piano già esistente
costituito in parte da gabbioni e in parte da calcestruzzo. Per
l’esecuzione della lavorazione saranno necessarie unicamente
casseforme laterali di contenimento del getto, mentre non serviranno
puntellazioni. Misurazione al mq, compreso ferro di armatura, nolo di
pompa per il pompaggio dei getti da via Gardini, o dalla strada di
servizio, al luogo di realizzazione - in quanto le autobetoniere
potrebbero non raggiungerlo - e ogni altro onere necessario per la
corretta esecuzione della lavorazione.
Il terreno avrà la funzione di cassero e il solaio dovrà essere armato
Pag. 12
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
per sostenere il carico di folla compatta oppure il peso di un mezzo di
manutenzione del peso di 120 q.li. Luce di calcolo per sbalzo di cm
80/90.
5. 5.12
5. 5.13
5. 5.14
5. 5.15
Euro Ottanta / 00
mc
80,00
SOLAIO PIENO SPESSORE 30 cm GETTATO SU LASTRE
PREDALLES
Solaio piano dello spessore di 30 cm, gettato pieno in opera su lastre
prefabbricate in cemento armato vibrato dello spessore di cm 4
(predalles), con calcestruzzo RcK 40 MPa, classe di esposizione
XC4, l'armatura metallica di dotazione, le puntellazioni provvisorie di
sostegno, il disarmo, l'armatura metallica di ripartizione. Misurazione
al mq, compreso ferro di armatura e ogni altro onere. Il solaio dovrà
essere in grado di sopportare il carico a folla compatta. Solaio su
due appoggi con luce di calcolo pari a cm 90.
Euro Cento / 00
mq
100,00
SOLAIO PIENO SPESSORE CM 35 GETTATO CONTRO TERRA
Solaio in pendenza (spessore 35 cm), da eseguirsi con calcestruzzo
RcK 40 MPa, classe di esposizione XC4 confezionato secondo le
norme, gettato e costipato in opera, per solaio pieno da gettare sopra
piano già esistente costituito da ghiaione riciclato già pagato a parte.
Per l’esecuzione della lavorazione saranno necessarie unicamente
casseforme laterali di contenimento del getto, mentre non serviranno
puntellazioni. La lavorazione è comprensiva di getto del solaio,
armatura metallica di dotazione e di ripartizione, armo e disarmo
delle spondine laterali. Misurazione al mq, compreso ferro di
armatura e ogni altro onere. Il terreno avrà la sola funzione di
cassero e il solaio dovrà essere armato per sostenere il carico di folla
compatta oppure il carico di un mezzo di manutenzione del peso di
120 q.li. Calcolo per solaio su due appoggi con luce libera pari a m
3.40.
Euro Centoquaranta / 00
mq
140,00
SOLAIO PIENO SPESSORE CM 35 GETTATO SU LASTRE
AUTOPORTANTI
Solaio in pendenza (spessore 35 cm), da eseguirsi con calcestruzzo
RcK 40 MPa, classe di esposizione XC4 confezionato secondo le
norme, gettato e costipato in opera, per solaio pieno da gettare sopra
lastre autoportanti da fornire, posare e includere nel prezzo. Per
l’esecuzione della lavorazione saranno necessarie unicamente
casseforme laterali di contenimento del getto, mentre non serviranno
puntellazioni. La lavorazione è comprensiva di getto del solaio,
armatura metallica di dotazione e di ripartizione, armo e disarmo
delle spondine laterali. Misurazione al mq, compreso ferro di
armatura e ogni altro onere. Il solaio dovrà essere armato per
sostenere il carico di folla compatta oppure il carico di un mezzo di
manutenzione del peso di 120 q.li. Calcolo per solaio su due appoggi
con luce libera pari a m 2.80.
Euro Centoottanta / 00
mq
180,00
SOLAIO ALVEOLARE DA CM 38 PER PONTI DI TERZA
CATEGORIA
Realizzazione di solaio alveolare per realizzazione di ponti in
calcestruzzo sulle valli del Barba e di Carpanedo costituito da:
- fornitura di lastre rap H 32 cm opportunamente calcolate e posa in
opera su appoggi precedentemente predisposti (computati con voce
a parte).
- fornitura e posa in opera di ferro di armatura B450C necessario
come da disegni esecutivi.
- casseratura delle teste delle lastre.
- fornitura di calcestruzzo Rck 40 MPa, classe di esposizione XC4,
per formazione della cappa H 6 cm, compresi posa in opera e
Pag. 13
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
vibrazione.
- finitura di tipo scopato con spolvero di quarzo grigio della cappa in
cls.
5. 5.20
5. 5.21
5. 5.23
- disarmo dei casseri a maturazione avvenuta.
Misurazione al mq, compreso ferro di armatura e ogni altro onere.
Euro Centosessanta / 00
mq
160,00
MASSETTO IN C.A. PER SOTTOFONDO STRADALE
Esecuzione di massetto di calcestruzzo per sottofondo di
marciapiede o di pista o per piastre sepolte di protezione dei
sottoservizi da eseguirsi tramite le seguenti lavorazioni:
- sistemazione grossolana del terreno in modo da ottenere una
superficie piana;
- posa di ferro d'armatura e integrativo nella quantità di una rete
diam. 5/6 mm / 20x20 cm come da disegni esecutivi;
- getto di massetto dello spessore di circa 15 cm con calcestruzzo
RcK 25 MPa, classe di esposizione XC2, formazione delle dovute
pendenze e di quant'altro necessario per la corretta esecuzione della
lavorazione.
Euro Venti / 00
mq
20,00
MASSETTO A VISTA SU AIUOLA SPARTITRAFFICO
Esecuzione di massetto in calcestruzzo, entro cordoli già predisposti
per creazione di isole spartitraffico in strada da eseguirsi con le
seguenti lavorazioni:
- posa di ferro d'armatura nella quantità di una rete diam. 4 mm /
20x20 cm;
- getto di massetto dello spessore di circa 15/20 cm con calcestruzzo
a resistenza caratteristica RCK 30 MPa, classe di esposizione XC4,
con formazione delle dovute pendenze per evitare in ristagno di
acqua;
- spolvero a mano con quarzo e lisciatura finale con frattazzo per
fornire l’opera finita;
lavorazione comprensiva di ogni onere per la corretta esecuzione
della lavorazione in sicurezza.
Euro Venticinque / 00
mq
25,00
Kg
1,20
mq
16,00
FERRO PER CALCESTRUZZO
Acciaio ad aderenza migliorata tipo B450C per cementi armati,
compresa provvista, posa in opera, sfrido del ferro e legatura.
Euro Uno / 20
5. 5.24
INTONACATURA A GRANA GROSSA
Intonacatura delle spalle dei muri con intonaco cementizio a grana
grossa, steso a "sbruffo", compresa additivazione con coloranti
naturali (ossidi di ferro) al fine di ottenere una colorazione a tinta
tenue sulle modulazioni dell'ocra, compreso ponteggi provvisori se
necessari, e ogni altro onere necessario per seguire la lavorazione.
Euro Sedici / 00
5. 5.26
CORDOLO PREFABBRICATO IN C.A.
Fornitura e posa in opera di cordonate rette in conglomerato di
cemento vibrocompresso dei colori e tipi sottospecificati, compresa
adeguata fondazione in calcestruzzo di spessore pari ad almeno cm
25/30 e la sigillatura dei giunti con malta di cemento. Compreso lo
scavo di fondazione e ogni altro onere.
5. 5.26 B
tipo bindero (della ditta 4D pavimentazioni o similari) a sezione
rettangolare di cm 12 x 24, realizzato con graniglie di pietre naturali
(colore bianco).
Pag. 14
CODICE
5. 5.26 C
5. 5.26 F
5. 5.26 G
5. 5.26 H
5. 5.26 I
5. 5.30
DESCRIZIONE
Prezzo Unitario
in Euro
Euro Ventitre / 00
m
23,00
tipo stradale, a sezione trapezoidale di cm 12/15 x 25/30, senza
aggiunta di coloranti nell'impasto (grigio).
Euro Venti / 00
m
20,00
del tipo per fioriera preformato ad andamento curvo di raggio esterno
pari a cm 100 (n. 8 elementi per una circonferenza completa), a
sezione trapezoidale di cm 12/15 x 25/30, ad impasto senza aggiunta
di coloranti (aspetto grigio). Prezzo di un singolo elemento.
Euro Trentacinque / 00
n.
35,00
del tipo per aiuola spartitraffico, a sezione trapeizoidale da cm 10/25
x 25, elementi della lunghezza di cm 50.
Euro Trenta / 00
m
30,00
per aiuola spartitraffico, a sezione trapeizoidale da cm 10/25 x 25,
pezzi speciali per curve e raccordi.
Euro Sessanta / 00
m
60,00
del tipo per aiuola spartitraffico, a sezione trapeizoidale da cm 10/25
x 25 x l= 50, posato con doppio elemento contrapposto a formare un
cordolo di larghezza pari a 50 cm per la separazione della corsia
ciclabile dalla carreggiata stradale. Misurazione a metro lineare di
cordolo finito, comprensivo di doppio elemento trapeizodale posato a
regola d'arte, ogni onere compreso.
Euro Cinquanta / 00
m
50,00
mq
30,00
m
160,00
COSTRUZIONE DI CANALETTA IN CLS
Formazione di canaletta per smaltimento acque meteoriche
realizzata in opera con getto in conglomerato cementizio RCK>=30
Mpa spessore medio cm 15-20, larghezza di circa cm 50 , armata
con rete elettrosaldata diametro mm 5, maglia cm 20x20, posta
secondo la pendenza della strada o della pista, compreso lo scavo e
la costipazione del terreno di appoggio della canaletta previa
sistemazione del terreno circostante e tutto quanto necessario per
dare l'opera finita e a perfetta opera d'arte.
Euro Trenta / 00
5. 5.32
CANALE DI SCOLO IN CLS CON GRIGLIA
Fornitura e posa in opera di canale in calcestruzzo vibrato sezione
cm. 23.50x19.50 con telaio incorporato e griglia ad incastro,
compreso scavo, formazione di sottofondo in cls. asciutto dosato a
q.li 2,5 di cemento al mc per una altezza di circa 10/20 cm, reinterro
con materiale arido e ritenuto idoneo dalla DD.LL., trasporto a
discarica del materiale eccedente, raccordo dello stesso alle
tubazioni della fognatura considerando compensato nel prezzo fino
a 3 metri di tubo in PVC, diam. 16 ed ogni altro onere per dare l'opera
ultimata a perfetta regola d'arte:
5. 5.32 B
griglia in ghisa sferoidale ad incastro eventualmente avvitabile sul
canale
Euro Centosessanta / 00
5. 5.33
U.M.
CANALETTA PREFABBRICATA CON EMBRICI IN CLS
Fornitura e posa in opera di canalette costituite da embrici delle
dimensioni minime cm 48x(50-39)x15 in elementi prefabbricati in
conglomerato cementizio vibrato avente RCK>=25 N/mm 2 poste
secondo la massima pendenza delle scarpate stradali o delle pendici
del terreno, compreso lo scavo e la costipazione del terreno di
Pag. 15
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
appoggio delle canalette, il bloccaggio mediante tondini di acciaio
diametro 20 mm infissi nel terreno e tutto quanto altro prescritto nelle
Norme Tecniche.
5. 5.33 A
5. 5.33 B
5. 5.34
elemento di imbocco
Euro Cinquantacinque / 00
n.
55,00
elementi correnti
Euro Venticinque / 00
m
25,00
n.
270,00
CADITOIE PER SCARICO ACQUE METEORICHE
Creazione di scarico acque meteoriche mediante:
- fornitura e posa in opera di pozzetto sifonato, in calcestruzzo
vibrato, da 40x40x60, spessore cm 4, compreso scavo, rinfianco in
ghiaia, trasporto a discarica del materiale eccedente;
- fornitura e posa di caditoia in ghisa sferoidale del tipo atto a
sopportare carichi stradali (B125) alle quote stabilite dal progetto;
- fornitura e posa di tubazioni (diam. cm 16) fino a ml 3.00 di tubo,
per raccordo con le linee principali, compreso scavo, rinfianco,
ritombamento, stuccature stradali e trasporto a discarica del
materiale eccedente.
Euro Duecentosettanta / 00
5. 5.36
SPOSTAMENTO DI CADITOIE A BOCCA DI LUPO ESISTENTI
Creazione di scarico acque meteoriche in nuova posizione
mediante:
- fornitura e posa in opera di pozzetto sifonato, in calcestruzzo
vibrato, da cm 40x40x60, spessore cm 4, e coperchio in cls adatto ai
carichi ciclabili e pedonali (B125), compreso scavo, rinfianco in
ghiaia, trasporto a discarica del materiale eccedente creazione
dell'imbocco nel cordolo del marciapiede per lo scarico a bocca di
lupo;
- chiusura o riempimento del pozzetto esistente;
- intercettazione delle tubazioni esistenti e collegamento fino a ml
3.00 di tubo (diam. 16) compreso scavo, rinfianco, ritombamento e
trasporto a discarica del materiale eccedente.
n.
5. 5.36 A
5. 5.36 B
5. 5.37
per marciapiede pavimentato in betonelle compresa fornitura e posa
in opera di controsigillo, delle dimensioni di mm 400 x 400, in lamiera
prezincata a caldo, completo di telaio, fori laterali e tappo per il
sollevamento, adatto per riempimento con autobloccante e fornitura
e posa in opera di di profilo in ghisa per creazione inghiottitoio a
bocca di lupo sul cordolo;
Euro Trecento / 00
n
300,00
per marciapiede pavimentato in asfalto
Euro Duecentotrenta / 00
n.
230,00
SPOSTAMENTO IMBOCCO CADITOIE A BOCCA DI LUPO
ESISTENTI
Prolungamento dello scarico acque meteoriche a bocca di lupo e
creazione di nuovo imbocco, in seguito all’allargamento del
marciapiede, con le seguenti lavorazioni:
- fornitura e posa di tubo in P.V.C. del diam. cm 20, lunghezza circa
50 cm, posato tra il pozzetto esistente e il nuovo imbocco lungo
Pag. 16
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
strada posato entro getto in calcestruzzo;
- fornitura e posa di cordolo prebabbricato stradale in calcestruzzo
predisposto con imbocco a bocca di lupo o sagomatura a bocca di
lupo di un cordolo normale;
compreso scavo, rinfianco, trasporto a discarica del materiale
eccedente e ogni altro onere necessario.
Euro Novanta / 00
5. 5.38
n.
90,00
cad.
70,00
m
25,00
RIALZO CHIUSINI E SIGILLI IN GHISA ESISTENTI
Onere per la messa in quota di chiusino, sigillo o caditoia in ghisa
sferoidale, comprensivo di lievo dell’esistente, rialzo e successiva
stuccatura, la pulizia e ogni altro onere per dare il lavoro finito a
regola d’arte.
Euro Settanta / 00
5. 5.39
TUBO IN CALCESTRUZZO ROTOCOMPRESSO
Fornitura e posa di tubo normale in calcestruzzo di cemento
rotocompresso per condotte orizzontali, compreso letto di posa in
sabbia, sigillatura dei giunti con malta di cemento dosata a q.li 4/mc,
scavo e reinterro.
5. 5.39 C
diametro cm 30
Euro Venticinque / 00
5. 5.41
SCARICHI IN PVC
Fornitura e posa in opera di scarichi per smaltimento acque
meteoriche, in PVC (SN8) a bicchiere, dei diametri sottospecificati,
compreso scavo, rinfianco in sabbia per lo spessore di almeno 10
cm, reinterro, compattazione, collegamento agli scarichi per la
raccolta delle acque meteoriche, adeguate pendenze e ogni altro
onere necessario a dare l’opera finita. I pezzi speciali saranno
compensati pari a 1 m di tubo.
5. 5.41 A
diametro 125 mm
Euro Sedici / 00
m
16,00
diametro 160 mm
Euro Venti / 00
m
20,00
diametro 200 mm
Euro Ventisei / 00
m
26,00
diametro 250 mm
Euro Trentatre / 00
m
33,00
5. 5.41 B
5. 5.41 C
5. 5.41 D
5. 5.42
TUBO CORRUGATO A DOPPIA PARETE
Fornitura e posa in opera entro vano già predisposto su manto di
sabbia posto alle giuste pendenze, di tubo strutturato in polietilene ad
alta densità, coestruso a doppia parete, liscia internamente e
corrugata esternamente , per condotte di scarico interrate non in
pressione, prodotto in conformità alla norma UNI EN 13476 tipo B,
certificato P IIP e UNI/IIP rilasciato dall'Istituto Italiano dei Plastici
con classe di rigidità pari a SN4 o SN8 kN/m2 (da OD160 ÷ OD1200)
o SN16 kN/m2 ( OD160 e OD200) in barre da 6 (o 12) m. Giunzioni
Pag. 17
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
mediante manicotto in PEAD (ID 600 ÷OD 1200 ) e guarnizione in
EPDM.
5. 5.42 B
5. 5.43
5. 6. 2
di diametro interno pari a mm 678
Euro Sessanta / 00
m
60,00
TUBO MICROFORATO DRENANTE
Fornitura e posa di tubo microforato drenante, del diametro pari a 16
cm, da installarsi interrato nella banchina a margine della pista nel
versante a monte in tratti particolarmante interessati dalla presenza
di affioramenti di acqua. Il tubo, rivestito con tessuto - non tessuto,
sarà posato nel sottofondo di ghiaione della pavimentazione
ciclabile.
Euro Dieci / 00
m
10,00
mc
5,00
mc
10,00
mc
12,00
mc
20,00
REINTERRI E TERRAPIENI CON MATERIALE RECUPERATO IN
CANTIERE
Reinterri con materiali idonei alla compattazione derivanti dagli scavi
effettuati nell'ambito del cantiere da trasportarsi entro la distanza di
km 2 circa dal sito d'impiego, compreso il dissodamento degli stessi,
il carico e il trasporto con qualsiasi mezzo, il costipamento
meccanico a strati di altezza non superiore a cm 30 e le bagnature.
Euro Cinque / 00
5. 6. 4
RILEVATO E RIEMPIMENTO CON GHIAIONE DEL TORRENTE
AGNO COMPRESO TRASPORTO NEL RAGGIO DI 100 METRI
Prelievo di ghiaione dall'alveo del torrente Agno, ad una distanza
compresa entro i 100 metri dal luogo di lavorazione, per formazione
di rilevati o riempimento a tergo di muri, compreso l'onere per la
compattazione con compressore pesante. Non sarà versato nessun
importo a favore del Genio Civile di Vicenza, ma a compenso del
prelievo si provvederà a sagomare l’alveo come da indicazioni
fornite dal Genio Civile stesso.
Euro Dieci / 00
5. 6. 6
RILEVATO CON MATERIALE RICICLATO
Formazione di rilevato con materiale riciclato fornito da aziende
autorizzate e proveniente dalla macinazione di inerti di demolizioni
edili, stradali , ecc. con presenza di inquinati entro la soglia prevista
dalla normativa vigente, escluse terre, torbe, scarti vegetali, e ogni
altro materiale non ben compattabile. Nella lavorazione è compreso
fornitura, carico, trasporto, scarico, sistemazione e compattazione
con mezzo meccanico a strati di 40 cm, compreso altresì l'onere per
la sagomatura delle scarpate (per formazione corpo stradale) e ogni
altro onere.
Euro Dodici / 00
5. 6.10
GHIAIONE DI CAVA PER SOTTOFONDO STRADALE
Fornitura e stesura di ghiaione di cava per sottofondo stradale dello
spessore di 30 cm, sua sistemazione in rilevato e sagomatura del
corpo stradale a regola d’arte, compreso altresì l'onere per la sua
compattazione con compressore pesante.
Euro Venti / 00
5. 6.11
STABILIZZATO
Fornitura, stesura e compattazione con compressore stradale
vibrante da 18 tonn., di misto granulare stabilizzato per lo spessore di
Pag. 18
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
cm 10, compresa ricarica fino a dare una superficie ben livellata e
sagomata.
Euro Due / 60
5. 6.12
mq
2,60
TESSUTO - NON TESSUTO
Fornitura e stesura di tessuto - non tessuto in poliestere o propilene,
della grammatura sottospecificata, ogni onere compreso per
trasporto in cantiere, stesura, adeguamento alle profilature stradali,
compreso sfridi, sovrapposizioni, e ogni altro onere.
mq
5. 6.12 A
5. 6.12 B
5. 7. 2
5. 7. 3
del tipo leggero a grammatura di 300 gr/mq
Euro Due / 00
mq
2,00
tipo geotessuto a grammatura 400 gr/mq
Euro Tre / 00
mq
3,00
BINDER CON CONGLOMERATO SEMIAPERTO 0/20
Fornitura e posa in opera a caldo di conglomerato bituminoso di
base - tipo binder - con inerte tipo 0/20 per creazione di strato di
base, raccordi, allargamenti, riprese e strati di collegamento, dato in
opera cilindrato per uno spessore di cm 10, ottenuto con
pietrischetto, graniglia, sabbia e additivo, preventivamente essiccati
e mescolati con apposito impianto, impastati con bitume puro 50/70
o 80/100, compreso la necessaria stesa in opera con macchina
autolivellante vibrofinitrice, compreso l'onere per la rullatura e la
mano di attacco di emulsione bituminosa al 60% in ragione di kg.
0,600 per metro quadrato di superficie da rivestire, compresi oneri
per esecuzione di eventuali pendenze particolari richieste dalla D.L. ,
compresa la pulizia finale delle caditoie e dei pozzetti , compreso
ogni onere ed opera per dare il lavoro realizzato a regola d'arte in
conformità alle prescrizioni del Capitolato Speciale d'appalto.
Misurazione a mq di tappeto realmente eseguito con rilievo misure in
loco .
Euro Dodici / 00
mq
12,00
mq
10,00
mq
6,50
CONGLOMERATO BITUMINOSO 0/12
Pavimentazione in conglomerato bituminoso chiuso, composto da
aggregato grosso (60 -70%), aggregato fine (30-40%) e da filler
(4-6%), con bitume in ragione del 5,5 % sul peso degli inerti;
conglomerato confezionato a caldo del peso specifico soffice di Kg
1750, steso a caldo con macchina vibrofinitrice; in opera previa
pulizia del piano di posa, su attacco di emulsione bituminosa al 55%
in ragione di Kg/mq 1,5 , cilindrata con compressore medio vibrante
a sagoma perfetta. Sigillatura finale con emulsione bituminosa e
spolvero di filler. Nel prezzo va compreso ogni materiale, lavorazione
ed onere per dare il lavoro compiuto a perfetta regola d’arte.
Spessore compresso pari a 7 cm.
Euro Dieci / 00
5. 7. 4
MANTO D’USURA
Tappeto superficiale d’usura, formato con conglomerato bituminoso
di tipo chiuso, confezionato con inerti di adeguata granulometria con
bitume nella percentuale del 5-6% sul peso degli inerti, dato in opera
a caldo con macchine vibrofinitrici, la fornitura e lo stendimento di
emulsione bituminosa di ancoraggio, compreso ogni onere per
preparazione, stesura, rullatura, spolvero di filler.
Spessore compresso cm 3.
Euro Sei / 50
Pag. 19
CODICE
5. 7. 7
5. 7. 8
DESCRIZIONE
U.M.
IMPERMEABILIZZAZIONE CON RESINE EPOSSIDICHE E
QUARZO
Trattamento impermeabilizzante di superfici in calcestruzzo
cementizio od in acciaio, anche assoggettabile direttamente al
traffico, mediante l’impiego, in uno o due strati, di resina epossidica
liquida e catalizzatore, in ragione di 0,80 kg/mq; compreso: l’onere
della preparazione della superficie da impermeabilizzare mediante
accurata pulizia ed asportazione di ogni residuo di terra, polvere o
grassi; il trattamento con acido cloridrico diluito nel rapporto in
volume di 1/10 ed il successivo ripetuto lavaggio con getti di acqua in
pressione alfine di eliminare qualsiasi traccia di acido; il trattamento
finale di depolverizzazione della superficie da trattare mediante
soffiatura con aria compresa; compreso lo spargimento uniforme a
saturazione, sulla resina ancora fresca, di non meno di decimetri
cubici due di sabbia di quarzo di granulometria da mm 0.5 a mm 1;
compreso ogni altro onere per dare il lavoro finito a perfetta regola
d’arte.
Euro Otto / 00
mq
8,00
mq
4,00
Euro Quattro / 50
mq
4,50
CORDOLO IN CIOTOLI BIANCHI
Fornitura e stesa di manto in ciotoli bianchi (pezzatura 50/100 mm)
da fissare con malta cementizia su massetto in calcestruzzo, già
predisposto e conteggiato a parte, ricompreso tra cordoli laterali, per
formazione di aiuola con funzione di cordolo di sicurezza (larghezza
50/70 cm) per la separazione della pista ciclabile dalla strada.
Euro Trenta / 00
mq
30,00
mq
24,00
BANCHINE IN STABILIZZATO A RIDOSSO DELL'ASFALTO
Fornitura, stesura e compattazione con compressore stradale
vibrante da 18 tonn., di misto granulare stabilizzato per lo spessore
finito di circa cm 6, in due fasce della larghezza di circa 50 cm poste
a ridosso del manto di asfalto per formare due banchine a protezione
dall'aggressione dell'erba, posate sul sottostante stabilizzato posto in
opera prima dell'asfaltatura, compresa ricarica fino a dare una
superficie ben livellata e sagomata.
Euro Quattro / 00
5. 7. 9
5. 7.11
5. 7.12
STESA DI TERRENO VEGETALE SULLE SCARPATE
Fornitura e rivestimento delle scarpate dell'argine con terreno
vegetale, con scheletro non superiore al 5%, pH 6/6,5, sostanza
organica non inferiore al 2%, per uno spessore medio di 20/30 cm,
compreso livellamento superficiale, fresatura, semina e rullatura.
MASSELLI AUTOBLOCCANTI IN CALCESTRUZZO
Formazione di pavimentazione costituita da elementi in cls vibrato
tipo "Betonella" di caratteristiche conformi alla norma UNI 9065. Gli
elementi saranno uguali alla pavimentazione già esistente in via
Lungo Agno Manzoni, avranno dimensioni di cm 7x21, spessore cm
7, saranno a doppio strato di granulati naturali tipo listello della ditta
4D pavimentazioni (ex tozzetto moderno MCZ), o similari, nel colori
rosso porfido. Il letto di posa sarà costituito da strato di risetta da
frantumazione di spessore variabile di 5/8 cm circa, posta su fondo
già preparato e pagato a parte. La posa e la colorazione dovranno
essere conformi ai disegni esecutivi e a quanto disposto dal DD.LL..
Euro Ventiquattro / 00
5. 7.13
Prezzo Unitario
in Euro
CORDOLETTO CON MASSELLI IN CALCESTRUZZO
Formazione di cordoletto da realizzarsi a filo pavimentazione in
masselli autobloccanti, a contenimento della stessa, utilizzando gli
stessi masselli autobloccanti posati a coltello su letto di malta
Pag. 20
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
cementizia. I masselli autobloccanti in cls vibrato tipo "Betonella"
avranno caratteristiche conformi alla norma UNI 9065. Gli elementi
avranno dimensioni di cm 7x21, spessore cm 7, saranno a doppio
strato di granulati naturali tipo listello della ditta 4D pavimentazioni
(ex tozzetto moderno" della ditta MCZ), o similari, nel colore rosso
porfido . La larghezza del cordolo sarà di cm 21; la lunghezza,
l'andamento e la colorazione saranno conformi ai disegni esecutivi e
a quanto disposto dal D.L.. La lavorazione sarà compensata a metro
lineare di cordoletto posato ogni onere compreso.
Euro Tredici / 00
5. 7.14
5. 7.15
5. 7.16
m
13,00
Euro Ventitre / 00
mq
23,00
CONTROSIGILLI
Fornitura e posa in opera di controsigilli zincati a caldo, in lamiera
decapata, completi di telaio, controtelaio e fori laterali per il
sollevamento, da posizionare sopra i sigilli in ghisa per
l'alloggiamento delle betonelle. Dimensioni minime 40 x 40, max 60 x
60.
Euro Ottanta / 00
cad.
80,00
cad.
110,00
GRIGLIATO ERBOSO DRENANTE IN CALCESTRUZZO
Pavimentazione realizzata in grigliati autobloccanti in CLS di
spessore cm 8-10, realizzati conformemente alla normativa in
vigore, tipo RB6, delle dimensioni di cm 50 x 50 di colore grigio,
realizzati con inerti ad alta resistenza a granulometria controllata e
ottimizzata.
La superficie filtrante, destinata al passaggio delle acque meteoriche
dall’area di calpestio alla sezione di sottofondo, risulterà superiore al
40% dell’intera area pavimentata.
I grigliati saranno posti in opera a secco su idoneo sottofondo, sopra
al quale sarà predisposto uno strato di pietrischetto 3/6 mm (risetta)
di spessore cm 4/5 max, sul quale saranno adagiati gli elementi che
verranno opportunamente compattati.
Prima della compattazione, che dovrà essere seguita con piastra
vibrante munita di rulliera gommata, sarà riportato il materiale di
riempimento delle aperture e di sigillatura dei giunti costituito
indicativamente da: 20% terra vergine, 50% sabbia, 30% torba.
Detto materiale sarà riportato in esubero con riporto di 2/3 cm oltre la
superficie di utilizzo della pavimentazione.
Ultimate le operazioni di compattazione, la pavimentazione dovrà
essere sottoposta ad abbondante irrigazione a pioggia per
consentire la saturazione dei fori in modo costante e corretto, per
procedere poi alla semina del tappeto erboso.
Compenso a metro quadrato di materiale posato ogni onere
compreso.
CONTROSIGILLO SU POZZETTONI DELLA MARZOTTO SPA
Realizzazione di controsigillo per copertrura di pozzettoni in
calcestruzzo della ditta Marzotto spa, adatto per contenere
autobloccante, da realizzarsi in lamiera da 25/10, zincata a caldo,
completo di controtelaio e maniglioni per il sollevamento, delle
dimensioni di cm 100 x 100.
Ogni onere compreso per fornitura, trasporto e messa in opera.
Euro Centodieci / 00
5. 8. 1
SCAVO dim. 15lx15pcm SU SEDE BITUMATA CON UTILIZZO DI
FRESA O CATENARIA
Esecuzione di scavo per cavidotto su sede stradale bitumata,
comprensivo di:
-scavo con uso di mezzo meccanico (fresa o catenaria) su terreno di
qualsiasi natura e consistenza, inclusa la roccia, compresa
demolizione ed estrazione di trovanti di qualsiasi natura e
Pag. 21
CODICE
5. 8. 2
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
dimensione, compreso taglio/fresatura del manto stradale con
apposita attrezzatura, la demolizione ed il ripristino dei sottoservizi
interrati, la formazione di accessi provvisori pedonali e carrai, il
superamento, o demolizione e ripristino, delle cordonate stradali, la
demolizione di massetti in calcestruzzo, taglio di eventuali reti
metalliche, regolarizzazione del piano di posa, allontanamento e
smaltimento in apposita discarica di tutto il materiale di risulta;
-tombamento totale dello scavo con cacestruzzo, dosaggio 250kg
per mc di ghiaia costituito da ghiaia stabilizzata di pezzatura non
superiore a 20mm
Non saranno riconosciuti maggiori compensi nel caso di esecuzione
di scavo con larghezza maggiorata.
Nel prezzo si intendono compresi: oneri e la segnalazione di tutti i
sottoservizi interrati lungo tutti i tratti stradali oggetto dell'intervento,
l'intervento manuale di scavo per il superamento delle eventuali
tubazioni transitanti, le opere di protezione per eventuali sottoservizi
interrati che si dovessero incontrare, il mantenimento della pulizia
del piano stradale al fine di evitare la fuoriuscita di materiale dallo
scavo e l'eventuale ripristino e costipazione del materiale fuoriuscito
fino al completamento delle fasi di asfaltatura, compresa la posa
provvisoria di asfalto freddo in tutti gli attraversamenti stradali,
segnaletica di cantiere durante le fasi di lavorazione e durante le ore
notturne, ogni altra opera per dare l'intervento finito a regola d'arte.
Deve inoltre essere garantito il passaggio pedonale e carrabile a tutti
gli accessi privati durante la realizzazione degli scavi, mediante posa
di idonee piastre in acciaio o altri manufatti adatti allo scopo e
comunque sempre presenti in cantiere.
Il prezzo si intende equivalente per lo scavo in zona con
pavimentazione in calcestruzzo.
Euro Sedici / 00
m
16,00
SCAVO dim. 30lx60pcm SU SEDE NON BITUMATA
Esecuzione di scavo per cavidotto su sede stradale non bitumata,
comprensivo di:
-scavo con uso di mezzo meccanico (escavatore) su terreno di
qualsiasi natura e consistenza, inclusa la roccia, compresa
demolizione ed estrazione di trovanti di qualsiasi natura e
dimensione, compresa la demolizione ed il ripristino dei sottoservizi
interrati, la formazione di accessi provvisori pedonali e carrai, il
superamento, o demolizione e ripristino, delle cordonate stradali,
regolarizzazione del piano di posa, allontanamento e smaltimento in
apposita discarica di tutto il materiale di risulta;
-fornitura e stesura di magrone di cacestruzzo per protezione
tubazioni, dosaggio 200kg per mc di ghiaia, compreso il rinfianco
della tubazione, spessore 20cm circa;
-tombamento totale dello scavo con materiale calcareo frantumato e
stabilizzato con misto granulare in natura, il tutto costipato per strati
successivi di spessore non superiore a 30cm;
Non saranno riconosciuti maggiori compensi nel caso di esecuzione
di scavo con larghezza maggiorata.
Nel prezzo si intendono compresi: oneri e la segnalazione di tutti i
sottoservizi interrati lungo tutti i tratti stradali oggetto dell'intervento,
l'intervento manuale di scavo per il superamento delle eventuali
tubazioni transitanti, le opere di protezione per eventuali sottoservizi
interrati che si dovessero incontrare, il mantenimento della pulizia
del piano stradale al fine di evitare la fuoriuscita di materiale dallo
scavo e l'eventuale ripristino e costipazione del materiale fuoriuscito
fino al completamento delle fasi di asfaltatura, compresa la posa
provvisoria di asfalto freddo in tutti gli attraversamenti stradali,
segnaletica di cantiere durante le fasi di lavorazione e durante le ore
notturne, ogni altra opera per dare l'intervento finito a regola d'arte.
Deve inoltre essere garantito il passaggio pedonale e carrabile a tutti
gli accessi privati durante la realizzazione degli scavi, mediante posa
di idonee piastre in acciaio o altri manufatti adatti allo scopo e
comunque sempre presenti in cantiere.
Euro Dieci / 00
m
10,00
Pag. 22
CODICE
5. 8. 3
DESCRIZIONE
Prezzo Unitario
in Euro
BASAMENTO DI FONDAZIONE
dim. 100x100x100pcm CON
POZZETTO dim. interne 33x33x60cm C250
Formazione di basamento di fondazione per sostegno pali di
illuminazione, anche ricavati a ridosso di recinzioni, come disposto
dalla DD.LL., da eseguire mediante getto in calcestruzzo durezza
Rck>=250, classe di consistenza S4, di dimensioni risultanti dal
calcolo statico in relazione al tipo di palo installato, ed in ogni caso
delle dimensioni minime indicate.
Si intendono compresi nel prezzo:
-l'inserimento nel getto di tubo in PVC pesante diametro interno
200/250mm L=1m;
-la demolizione del manto stradale e delle eventuali murature di
recinzione, il successivo ripristino di eventuali manufatti e
sottoservizi, lo scavo e la sagomatura dello stesso, il trasporto a
discarica ed il ritombamento dello scavo con materiale arido idoneo;
-oneri per incasso sulle murature di recinzione per la sede del palo
che dovrà risultare posizionato in spessore delle murature stesse
dove richiesto dalla D.LL. con demolizione, ricostruzione,
sagomatura e ripristino al finito come preesistente della nicchia per
l'alloggiamento del palo, compreso il ripristino di eventuali recinzioni
metalliche;
-la demolizione di eventuali massetti in calcestruzzo e di reti
metalliche di armatura;
-la rimozione di cordonate stradali e il loro successivo
riposizionamento;
-demolizione e rifacimento compresa deviazione di eventuali condotti
di scarico acque e/o altri sottoservizi;
-nel caso di pavimentazione esistente in porfido, masselli in cls,
sasso, piastrelle, ecc., ripristino della pavimentazione preesistente;
-tubo in PVC diam. 100mm minimo per collegamento tra palo e
pozzetto di ispezione;
-realizzazione di uno zoccolino anulare di base in calcestruzzo
h=5cm circa o a filo pavimentazione;
-pozzetto di ispezione completo di chiusino in ghisa riportante la
scritta in rilievo "Illuminazione Pubblica", con fondo dotato di foro
diam. 60mm per lo scarico dell'acqua, raccordo con tubazioni
transitanti;
-piastra metallica sagomata o protezione equivalente, fissata al
basamento per la chiusura provvisoria del foro prima dell'infissione
del palo;
-la quota superiore del basamento e quella del chiusino dovranno
essere tali da permettere il ripristino integrale della pavimentazione
finale sulla superficie superiore del basamento rispettando le quote
esistenti;
-nel caso di pavimentazione esistente in porfido, masselli in cls,
sasso, piastrelle, ecc., ripristino integrale della pavimentazione
preesistente;
-nel caso di pavimentazione esistente in asfalto, spruzzatura a caldo
di emulsione bituminosa di ancoraggio e stesura e rullatura di
conglomerato bituminoso sulla parte superficiale del basamento;
-comprese guaine di raccordo in pvc flessibile tra il pozzetto e la
morsettiera del palo;
-ogni altro onere per dare l'opera finita a perfetta regola d'arte.
Il prezzo esposto vale anche nel caso di installazione del pozzetto
separato dal plinto.
Euro Duecentosessanta / 00
5. 8. 4
U.M.
BASAMENTO DI FONDAZIONE dim.100x100x100pcm CON
POZZETTO DIMENSIONI INTERNE 33x33x60cm C250 SU
MARCIAPIEDI
Formazione di basamento di fondazione per sostegno pali di
illuminazione, anche ricavati a ridosso di recinzioni, come disposto
dalla DD.LL., da eseguire mediante getto in calcestruzzo durezza
Rck>=250, classe di consistenza S4, di dimensioni risultanti dal
n.
260,00
Pag. 23
CODICE
5. 8. 5
DESCRIZIONE
U.M.
calcolo statico in relazione al tipo di palo installato, ed in ogni caso
delle dimensioni minime indicate.
Si intendono compresi nel prezzo:
-l'inserimento nel getto di tubo in PVC pesante diametro interno
200/250mm L=1m;
-la demolizione del manto stradale e delle eventuali murature di
recinzione, il successivo ripristino di eventuali manufatti e
sottoservizi, lo scavo e la sagomatura dello stesso, il trasporto a
discarica ed il ritombamento dello scavo con materiale arido idoneo;
-oneri per incasso sulle murature di recinzione per la sede del palo
che dovrà risultare posizionato in spessore delle murature stesse
dove richiesto dalla D.LL. con demolizione, ricostruzione,
sagomatura e ripristino al finito come preesistente della nicchia per
l'alloggiamento del palo, compreso il ripristino di eventuali recinzioni
metalliche;
-la demolizione di eventuali massetti in calcestruzzo e di reti
metalliche di armatura;
-la rimozione di cordonate stradali e il loro successivo
riposizionamento;
-demolizione e rifacimento compresa deviazione di eventuali condotti
di scarico acque e/o altri sottoservizi;
-nel caso di pavimentazione esistente in porfido, masselli in cls,
sasso, piastrelle, ecc., ripristino della pavimentazione preesistente;
-tubo in PVC diam. 100mm minimo per collegamento tra palo e
pozzetto di ispezione;
-realizzazione di uno zoccolino anulare di base in calcestruzzo
h=5cm circa o a filo pavimentazione;
-pozzetto di ispezione completo di chiusino in ghisa riportante la
scritta in rilievo "Illuminazione Pubblica", con fondo dotato di foro
diam. 60mm per lo scarico dell'acqua, raccordo con tubazioni
transitanti;
-piastra metallica sagomata o protezione equivalente, fissata al
basamento per la chiusura provvisoria del foro prima dell'infissione
del palo;
-la quota superiore del basamento e quella del chiusino dovranno
essere tali da permettere il ripristino integrale della pavimentazione
finale sulla superficie superiore del basamento rispettando le quote
esistenti;
-nel caso di pavimentazione esistente in porfido, masselli in cls,
sasso, piastrelle, ecc., ripristino integrale della pavimentazione
preesistente;
-nel caso di pavimentazione esistente in asfalto, spruzzatura a caldo
di emulsione bituminosa di ancoraggio e stesura e rullatura di
conglomerato bituminoso sulla parte superficiale del basamento;
-comprese guaine di raccordo in pvc flessibile tra il pozzetto e la
morsettiera del palo;
-ogni altro onere per dare l'opera finita a perfetta regola d'arte.
Il prezzo esposto vale anche nel caso di installazione del pozzetto
separato dal plinto.
Euro Trecento / 00
n.
BASAMENTO DI FONDAZIONE
dim. 100x60xH=80cm CON
POZZETTO dim. interne 33x33x60cm B125
Formazione di basamento di fondazione per sostegno pali di
illuminazione, anche ricavati a ridosso di recinzioni, come disposto
dalla DD.LL., da eseguire mediante getto in calcestruzzo durezza
Rck>=250, classe di consistenza S4, di dimensioni risultanti dal
calcolo statico in relazione al tipo di palo installato, ed in ogni caso
delle dimensioni minime indicate.
Si intendono compresi nel prezzo:
-l'inserimento nel getto di tubo in PVC pesante diametro interno
200/250mm L=1m;
-la demolizione del manto stradale e delle eventuali murature di
recinzione, il successivo ripristino di eventuali manufatti e
sottoservizi, lo scavo e la sagomatura dello stesso, il trasporto a
discarica ed il ritombamento dello scavo con materiale arido idoneo;
Prezzo Unitario
in Euro
300,00
Pag. 24
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
-oneri per incasso sulle murature di recinzione per la sede del palo
che dovrà risultare posizionato in spessore delle murature stesse
dove richiesto dalla D.LL. con demolizione, ricostruzione,
sagomatura e ripristino al finito come preesistente della nicchia per
l'alloggiamento del palo, compreso il ripristino di eventuali recinzioni
metalliche;
-la demolizione di eventuali massetti in calcestruzzo e di reti
metalliche di armatura;
-la rimozione di cordonate stradali e il loro successivo
riposizionamento;
-demolizione e rifacimento compresa deviazione di eventuali condotti
di scarico acque e/o altri sottoservizi;
-nel caso di pavimentazione esistente in porfido, masselli in cls,
sasso, piastrelle, ecc., ripristino della pavimentazione preesistente;
-tubo in PVC diam. 100mm minimo per collegamento tra palo e
pozzetto di ispezione;
-realizzazione di uno zoccolino anulare di base in calcestruzzo
h=5cm circa o a filo pavimentazione;
-pozzetto di ispezione completo di chiusino in ghisa riportante la
scritta in rilievo "Illuminazione Pubblica", con fondo dotato di foro
diam. 60mm per lo scarico dell'acqua, raccordo con tubazioni
transitanti;
-piastra metallica sagomata o protezione equivalente, fissata al
basamento per la chiusura provvisoria del foro prima dell'infissione
del palo;
-la quota superiore del basamento e quella del chiusino dovranno
essere tali da permettere il ripristino integrale della pavimentazione
finale sulla superficie superiore del basamento rispettando le quote
esistenti;
-nel caso di pavimentazione esistente in porfido, masselli in cls,
sasso, piastrelle, ecc., ripristino integrale della pavimentazione
preesistente;
-nel caso di pavimentazione esistente in asfalto, spruzzatura a caldo
di emulsione bituminosa di ancoraggio e stesura e rullatura di
conglomerato bituminoso sulla parte superficiale del basamento;
-comprese guaine di raccordo in pvc flessibile tra il pozzetto e la
morsettiera del palo;
-ogni altro onere per dare l'opera finita a perfetta regola d'arte.
Il prezzo esposto vale anche nel caso di installazione del pozzetto
separato dal plinto.
Euro Duecentocinquanta / 00
5. 8. 6
PLINTO E POZZETTO IN OPERA
Esecuzione in opera di plinti per fondazioni in cls di cemento 325
dosato a quintali 3 per mc, inerte compreso scavo in terreno di
qualsiasi natura e consistenza, getto del cls contro terra, o
entrocasseri completo di pozzetto con chiusini in ghisa del tipo B125
, compreso
-l'inserimento nel getto di tubo in PVC pesante diametro interno
200/250mm L=1m;
-lo scavo e la sagomatura dello stesso, il trasporto a discarica ed il
ritombamento dello scavo con materiale arido idoneo;
-tubo in PVC diam. 100 mm minimo per collegamento tra palo e
pozzetto di ispezione;
-realizzazione di uno zoccolino anulare di base in calcestruzzo
h=5cm circa o a filo pavimentazione;
-pozzetto di ispezione da realizzarsi “in negativo” entro cordolo di
fondazione mediante l’annegamento di cassero o di blocco di
polistirolo, e disarmo ad avvenuta asciugatura, compreza fornitura di
chiusino in ghisa riportante la scritta in rilievo "Illuminazione
Pubblica", con fondo dotato di foro diam. 60mm per lo scarico
dell'acqua, raccordo con tubazioni transitanti;
-piastra metallica sagomata o protezione equivalente, fissata al
basamento per la chiusura provvisoria del foro prima dell'infissione
del palo;
n.
250,00
Pag. 25
CODICE
5. 8. 7
5. 8. 8
5. 8. 9
5. 8.10
DESCRIZIONE
U.M.
-la quota superiore del basamento e quella del chiusino dovranno
essere tali da permettere il ripristino integrale della pavimentazione
finale sulla superficie superiore del basamento rispettando le quote
esistenti;
-nel caso di pavimentazione esistente in asfalto, spruzzatura a caldo
di emulsione bituminosa di ancoraggio e stesura e rullatura di
conglomerato bituminoso sulla parte superficiale del basamento;
-comprese guaine di raccordo in pvc flessibile tra il pozzetto e la
morsettiera del palo;
-ogni altro onere per dare l'opera finita a perfetta regola d'arte.
Il prezzo esposto vale anche nel caso di installazione del pozzetto
separato dal plinto.
dimensioni cm 100*80*60
Euro Duecentosessanta / 00
n
260,00
POZZETTO dim. interne 40x40x60cm CON CHIUSINO IN GHISA
D400
Fornitura e posa di pozzetto in calcestruzzo prefabbricato o costruito
in opera completo di chiusino in ghisa riportante la scritta in rilievo
"Illuminazione Pubblica" con telaio ancorato al corpo del pozzetto,
compresa la foratura e la sigillatura per il raccordo con le tubazioni,
fori di drenaggio acqua, lo scavo, trasporto del materiale eccedente
a pubblica discarica, reinterro, ripristino della pavimentazione
accessori e minuterie.
Euro Centoventi / 00
n.
120,00
POZZETTO dim. interne 40x40x60cm CON CHIUSINO IN GHISA
B125
Fornitura e posa di pozzetto in calcestruzzo prefabbricato o costruito
in opera completo di chiusino in ghisa riportante la scritta in rilievo
"Illuminazione Pubblica" con telaio ancorato al corpo del pozzetto,
compresa la foratura e la sigillatura per il raccordo con le tubazioni,
fori di drenaggio acqua, lo scavo, trasporto del materiale eccedente
a pubblica discarica, reinterro, ripristino della pavimentazione
accessori e minuterie.
Euro Centodieci / 00
n.
110,00
FRESATURA ASFALTO SPESSORE 3cm LARGHEZZA 1m.
Fresatura di asfalto, compreso il carico, trasporto e scarico del
materiale di risulta a discarica autorizzata;
-ripristino di eventuali sbadacchiature;
-pulizia della superficie compresa rifinitura di chiusini, caditoie ed
ogni altro ostacolo presente lungo il tratto oggetto dell'intervento.
La fresatura dovrà essere fatta successivamente alla posa e
rullatura del bynder, a cavallo dello scavo realizzato con direttrice la
più regolare possibile.
Euro Sei / 00
mq
6,00
TAPPETTO D’USURA SPESSORE FINITO 3cm LARGHEZZA 1m.
Esecuzione di tappeto d'usura comprensivo di:
-riprese, messa in quota di pozzetti;
-spruzzatura a caldo di emulsione bituminosa di ancoraggio;
-stesura di conglomerato bituminoso realizzato con bitume puro in
quantità non inferiore a 5,5-5,8% in peso dell'inerte e impastato a
caldo con mc. 1,00 di pietrischetto, sabbia, filler, di granulometria
0-8mm. e steso a caldo con macchina vibrofinitrice e/o a mano, in
opera previa pulizia del piano di posa;
-cilindratura con compressore 8-10 tonnellate a sagoma perfetta;
-sigillatura finale mediante spargimento di emulsione bituminosa al
55% in ragione di 1 kg/mq, saturazione con sabbia di frantoio e
rullatura leggera;
-ripristino alla fine delle fasi di asfaltatura della segnaletica stradale
orizzontale e verticale, cunette, segnavia, cordonate, guard rails e
ogni opera o manufatto manomesso;
-ogni altro onere per dare l'opera finita a perfetta regola d'arte.
Prezzo Unitario
in Euro
Pag. 26
CODICE
5. 8.11
5. 8.12
5. 8.13
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
Euro Dieci / 00
mq
10,00
TUBO FLESSIBILE MULTIPARETE diam. 90mm-450N
Fornitura e posa di tubo flessibile multiparete (liscio internamente e
corrugato esternamente) in polietilene ad alta densità per posa
interrata.
Conformità alle norme: CEI 23-46, resistenza allo schiacciamento:
450N.
Nel prezzo si intendono compresi gli accessori di giunzione, il nastro
segnacavi in film di nylon colorato, raccordo con i pozzetti, compresa
sigillatura dei fori di ingresso, manufatti ed accorgimenti da tenere
nel caso di incroci/parallellismo con altri sottoservizi, accessori e
minuterie.
Euro Quattro / 00
m
4,00
TUBO IN ACCIAIO ZINCATO ELETTROSALDATO d. ext. 40 mm.
(POSA LUNGO IL LATO ESTERNO DI MURETTO IN CLS)
Tubo rigido profilato da nastro di acciaio zincato con metodo
Sendzimir, elettrosaldato con riporto di zinco sulla saldatura,
curvabile a freddo.
Conformità alle norme CEI 23-7, 23-25, 23-28, e successive varianti;
Resistenza elettrica: <5 mohm/m;
Spessore 1,2mm;
Compresa quota parte di accessori quali raccordi e giunzioni con altri
elementi dell'impianto o fra i tubi stessi di tipo a compressione senza
filettature sul tubo stesso a garanzia di continuità metallica oltrechè
del grado di protezione richiesto, compresi collari per fissaggio a
parete.
Compreso il raccordo al pozzetto del cavidotto esistente, accessori e
minuterie.
Euro Venti / 00
m
20,00
PALO IN ACCIAIO ZINCATO E VERNICIATO DIRITTO CONICO
Htot=9,8m, D=158mm, d=60mm, Sp=4mm
Fornitura e posa di palo diritto conico a sezione circolare in acciaio
zincato a caldo e verniciato.
Caratteristiche costruttive:
-Materiale: acciaio S235JR
-Tipo: diritto conico a sezione circolare ricavato mediante formatura
a freddo di lamiera in acciaio e successiva saldatura longitudinale
esterna ad arco sommerso, conformità alle norme UNI7010 classe
MAg-3V-Fe
-Altezza di infissione: 800mm
-Altezza totale Htot: 9,8m
-Diametro di base D: 158mm minimo
-Diametro di testa d: 60mm ottenuto con pressatura cilindrica
-Spessore Sp: 4mm minimo
-Trattamento anticorrosione: zincatura a caldo per immersione
secondo norme UNI-EN 40 - ISO 10051
-Trattamento di protezione e finitura eseguito secondo le seguenti
fasi:
1) sabbiatura mediante graniglia metallica;
2) trattamento di pre-verniciatura tramite sgrassaggio per
immersione a caldo, lavaggio, attivazione, fosfatazione ai sali di
zinco, primo lavaggio in acqua e secondo lavaggio in acqua
demineralizzata;
3) verniciatura con una mano di fondo antiruggine ad immersione e
cottura in forno, una seconda mano di fondo antiruggine a spruzzo
epossidico catalizzato con successiva cottura in forno, una terza
mano di smalto di colore identico a quello dell'apparecchio
illuminante (DUPONT - 2021006591093 - AE03007207621 ALESTA
AP GREY 10714 EZTRA MATT FINE TEXTURE) o altro colore a
scelta della D.LL. con successiva cottura in forno;
-Asola ingresso cavi a 60 cm dalla base con bordi arrotondati
-Asola per alloggio morsettiera a 180 cm dalla base con bordi
arrotondati
Pag. 27
CODICE
5. 8.14
DESCRIZIONE
U.M.
-Manicotto anticorrosione h=50cm nel punto di infissione composto
da guaina termorestringente
-Morsettiera quadripolare di derivazione
-Isolamento: classe II
-Materiale: termoplastico antiurto con fusibile di protezione
-Morsetti: multipli per cavi fino a 16mmq
-Portello: in alluminio dotato di chiave triangolare di apertura, grado
di protezione IP54
-Marcatura CE
-La finitura del palo dovrà essere tale da non presentare asperità e
irregolarità in particolare lungo il tratto di saldatura longitudinale
Modalità di posa:
-Il palo sarà infisso all'interno dell'intercapedine del plinto di
fondazione riempendo quindi l'intercapedine stessa con sabbia
bagnata e sigillando l'estremità con un cordolo in calcestruzzo.
Nel prezzo si intendono compresi la pulizia e lo svuotamento da
eventuali detriti del pozzetto di derivazione, dell'intercapedine del
plinto, e della tubazione di raccordo, il collegamento con il dispersore
se richiesto, accessori e minuterie.
Euro Quattrocentotrenta / 00
n.
PALO IN ACCIAIO ZINCATO E VERNICIATO DIRITTO
RASTREMATO CON BRACCIO Htot=8m, Dbase=115mm,
d=76mm, Sp=4mm
Fornitura e posa di palo diritto rastremato a sezione circolare in
acciaio zincato a caldo e verniciato.
Caratteristiche costruttive:
-Materiale: acciaio S235JR
-Tipo: diritto cilindrico ad una rastrematura ricavato mediante
formatura a freddo di lamiera in acciaio e successiva saldatura
longitudinale esterna ad arco sommerso, conformità alle norme
UNI7010 classe MAg-3V-Fe
-Altezza di infissione: 640cm
-Altezza totale Htot: 720cm
-Diametro del primo tronco (base) D: 115mm minimo
-Diametro del secondo tronco (testa) d: 76mm
-Spessore Sp: 4mm minimo
tappo di chiusura superiore
-Lunghezza del tronco di base: 150cm fuori terra
-Lunghezza del tronco superiore: 470cm
Braccio superiore realizzato come da disegno costituito da
-tronco verticale diametro 76 mm e lunghezza 80cm da fissare con
grani a al tronco principale
-un tronco orizzontale diametro 60mm fissato al tronco verticale
tramite un anello
-una saetta di rinforzo diametro 48mm anch'essa fissata al tronco
verticale tramite un anello
Il palo sarà dotato di una seconda mensola da fissare ad altezza di
4,5m fuori terra per permettere l'installazione di un secondo
apparecchio illuminante
La mensola sarà fissata al sostegno tramite un anello e sarà
costituita da un tubolare cilindrico orizzontale di lunghezza 30cm.
il tutto per dimensioni forma e caratteristiche come da disegno e
come i sostegni esistenti.
-Trattamento anticorrosione: zincatura a caldo per immersione
secondo norme UNI-EN 40 - ISO 10051
-Trattamento di protezione e finitura eseguito secondo le seguenti
fasi:
1) sabbiatura mediante graniglia metallica;
2) trattamento di pre-verniciatura tramite sgrassaggio per
immersione a caldo, lavaggio, attivazione, fosfatazione ai sali di
zinco, primo lavaggio in acqua e secondo lavaggio in acqua
demineralizzata;
3) verniciatura con una mano di fondo antiruggine ad immersione e
cottura in forno, una seconda mano di fondo antiruggine a spruzzo
epossidico catalizzato con successiva cottura in forno, una terza
Prezzo Unitario
in Euro
430,00
Pag. 28
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
mano di smalto di colore identico a quello dell'apparecchio
illuminante grigio Siteco (DB 702S) o altro colore a scelta della D.LL.
con successiva cottura in forno;
-Asola ingresso cavi a 60 cm dalla base con bordi arrotondati
-Asola per alloggio morsettiera a 180 cm dalla base con bordi
arrotondati
-Manicotto anticorrosione h=50cm nel punto di infissione composto
da guaina termorestringente
-Morsettiera quadripolare di derivazione
-Isolamento: classe II
-Materiale: termoplastico antiurto con fusibile di protezione
-Morsetti: multipli per cavi fino a 16mmq
-Portello: in alluminio dotato di chiave triangolare di apertura, grado
di protezione IP54
-Marcatura CE
-La finitura del palo dovrà essere tale da non presentare asperità e
irregolarità in particolare lungo il tratto di saldatura longitudinale
Modalità di posa:
-Il palo sarà infisso all'interno dell'intercapedine del plinto di
fondazione riempendo quindi l'intercapedine stessa con sabbia
bagnata e sigillando l'estremità con un cordolo in calcestruzzo.
Nel prezzo si intendono compresi la pulizia e lo svuotamento da
eventuali detriti del pozzetto di derivazione, dell'intercapedine del
plinto, e della tubazione di raccordo, il collegamento con il dispersore
se richiesto, accessori e minuterie.
Euro Settecento / 00
5. 8.15
ARMATURA STRADALE48
LED-72W-8.900Lm-530mA-4000K-OTTICA MEDIA DM-CLASSE
II-driver PER REGOLATORE DI FLUSSO
Fornitura e posa di apparecchio di illuminazione con sorgenti a LED
con ottica stradale avente le seguenti caratteristiche:
Conformità alle norme: EN60598-1 e particolari, Omologazione
ENEC
Caratteristiche costruttive:
-Corpo e copertura in pressofusione di alluminio, verniciato colore
grigio standard Philips con polvere di poliestere con polimerizzazione
in forno.
-Vetro piano trasparente temprato termicamente, antivandalo.
-Apertura dell'apparecchio dal basso tramite una clip in alluminio,
senza utilizzo di utensili. Accesso al modulo ottico ed all'unità
elettrica tramite apertura del telaio frontale.
-Apparecchio realizzato senza l'utilizzo di colle, completamente
smontabile senza utilizzo di utensili, e riciclabile.
-Modulo LED rimuovibile e sostituibile per manutenzione o
aggiornamento.
-Unità elettrica e Modulo LED equipaggiati con connettori rapidi a
presa e spina ad aggancio rapido.
-Grado di protezione totale dell'apparecchio IP66.
-Filtro di respirazione.
-Guarnizioni in gomma siliconica, resistenti al calore.
-Ingresso cavo / cablaggio tramite sistema Multiblock fissato nella
parete posteriore dell'armatura in grado di assolvere alle seguenti
funzioni:
1) Cablaggio, tramite connettore bipolare presa - spina tipo Wieland
ad innesto rapido.
2) Respirazione (per garantire protezione IP66), tramite membrana
traspirante integrata nel connettore Multiblock.
3) Protezione elettrica (Classe II)
-Ingresso cavo tramite pressa cavo PG13.5.
-Fissaggio del dispositivo Multiblock tramite sistema Twist & Lock,
senza utilizzo di utensili.
-Attacco palo integrato nell'apparecchio, non sporgente dalla forma
dell'armatura. Sistema Flexi-fit in grado di garantire possibilità di
montaggio testa palo, (diametro 60, 76 mm), ed a sbraccio,
n.
700,00
Pag. 29
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
(diametro 42, 60 mm). Per passare dall'attacco laterale a quello
testa palo è sufficiente ruotare la chiusura metallica circolare
all'interno dell'attacco Flexi-fit. Fissaggio tramite vite centrale M10 in
acciaio inox, con dispositivo di ritenuta. Per installare l'armatura non
è necessario aprire la copertura.
-Regolazione del tilt apparecchio per installazione testa palo, tra 0°
(standard) e 5°.
-Resistenza all'impatto: IK08.
-SCx Laterale 0,059 mq
-Peso massimo Kg. 13,0
Dimensioni: 770lx394x130h mm
Caratteristiche Illuminotecniche:
-Temperatura Colore: Tc = 4000 K
-Resa Cromatica:
CRI > 75
-Sorgente Luminosa: LED Flusso nominale: 185 lm @530mA
-Numero LEDs:
48
-Flusso Luminoso totale: 8.900 lm
-L.O.R.:
0.9
-Potenza sistema:
72W
-Ottica: Nano-ottica a doppio menisco per illuminazione stradale.
Concetto di illuminazione Multi-layer, ogni ottica illumina tutta la sede
stradale, per garantire i parametri di uniformità anche in caso di
spegnimento di qualche LED.
-Fotometria: distribuzione fotometrica a distribuzione media (DM).
Durata di vita:
-Vita economica: 60.000 ore @ L85 @ Ta=25 °C
-Flusso luminoso residuo pari a 85% del flusso inziale a T ambiente
esterna media pari a 25 °C.
-Piastra LED e driver forniti di sensore di temperatura, per evitare
sovra-temperature.
Caratteristiche elettriche:
-Alimentatozione 230Vac 50Hz.
-Isolamento in classe II
-Livello di protezione contro le sovratensioni: >=4kV tra fase e neutro
-Completo di driver elettronico di alimentazione dimmerabile per
presenza di regolatore di flusso (la regolazione dell'apparecchio
segue lo stesso profilo di riduzione impostato sul regolatore di flusso
dell'impianto)
Aggiornabilità del sistema:
-Piastra LED completamente accessibile tramite apertura del vetro
frontale dell'apparecchio e facilmente asportabile.
-Unità elettrica è asportabile, tramite singola vite di ritenuta a ¼ di
giro.
-Connettori presa-spina tipo Wieland con sistema di sicurezza di
ritenuta, per facilità di connessione, connettore 4 poli brevettato per
una facile connessione del modulo LED al driver.
-Possibilità di rimuovere e sostituire la piastra LED o il driver LED, in
caso di malfunzionamenti o rotture, senza dover sostituire tutto
l'apparecchio.
-Manutenzione effettuabile "in loco".
-Possibilità di sostituire la piastra LED a fine vita (60.000 ore) senza
dover disinstallare e smaltire tutto l'apparecchio.
-Durata di vita del sistema (corpo+vetro+guarnizioni) > 20 anni.
Nel prezzo si intendono compresi montaggio, puntamento, linea e
collegamento con la morsettiera di derivazione posta sul palo di
sostegno in cavo FG7OR sezione 2x2.5mmq, accessori e minuterie.
L'apparecchio sarà installato con angolo di inclinazione (tilt) pari a 0°
in modo da limitare l'emissione luminosa entro i valori di seguito
indicati:
-Imax 90°= 0,00 cd/1000lumen
-Imax>90°= 0,00 cd/1000lumen
Rispondenza ai requisiti della Legge Regionale Veneto 17/2009
Tipo Philips Speedstar modello BGP322 ECO85-3S/740 II DM o
equivalente
Euro Milletrecentocinquanta / 00
n.
1.350,00
Pag. 30
CODICE
5. 8.16
DESCRIZIONE
Prezzo Unitario
in Euro
APPARECCHIO ILLUMINANTE DA ARREDO URBANO CON
OTTICA STRADALE P=70W SAP CLASSE II
Fornitura e posa di apparecchio illuminante avente le seguenti
caratteristiche:
Conformità alle norme: CEI 34-21
Caratteristiche costruttive:
-Corpo a forma semisferica, in pressofusione di alluminio, verniciato
con polveri ferro micaceo colore grigio Siteco (DB 702S) o altro a
scelta della D.LçL.
Dimensioni dell'apparecchio:
- lunghezza: 620 mm,
- montaggio a sbraccio per imbocco: diam. x lungh. = 60 x 100mm,
- peso: 10,8 kg.
Elemento per montaggio su palo a sbraccio, in pressofusione di
alluminio dello stesso colore dell'apparecchio
- apertura del vano ottico e sostituzione della lampada e del
supporto componenti elettrici senza l'impiego di utensili
- conduzione primaria della luce con ottica a sfaccettature radiali, in
materiale plastico, con alluminatura, con sfaccettatura fine
- distribuzione luminosa primaria: asimmetrica con ampiezza del
fascio luminoso regolabile.
- disinserimento automatico di tutti i poli dalla tensione di rete
all'apertura dell'apparecchio
- tutti i componenti elettrici sono montati su un supporto componenti
elettrici
rimovibile che può essere sbloccato, rimosso o ribaltato verso il
basso senza l'impiego di utensili.
- tipo portalampada: E27,
- alimentatore: EVG 3DIM,
- allacciamento alla rete: 230V, AC, 50Hz,
-cablaggio in classe classe II;
-IP65
-condensatore di rifasamento - cosfi=0.9;
-tensione di alimentazione 230V-50Hz
-equipaggiata con lampada tubolare al sodio ad alta pressione ad
alta efficienza avente le seguenti caratteristiche:
-senza piombo
-antenna integrata
-potenza: 70W
-flusso luminoso: 5.600 Lumen
-temperatura di colore 2000°K
-indice di resa cromatica 23
Nel prezzo si intendono compresi montaggio, puntamento, linea e
collegamento con la morsettiera di derivazione posta sul palo di
sostegno in cavo FG7OR sezione 2x2.5mmq, accessori e minuterie.
L'apparecchio sarà installato con angolo di inclinazione (tilt) pari a 0°
in modo da limitare l'emissione luminosa entro i valori di seguito
indicati:
-Imax 90°= 0,00 cd/1000lumen
-Imax>90°= 0,00 cd/1000lumen
La posizione dell'ottica è indicata nei disegni e calcoli di progetto
Tipo Siteco DL500 Midi 5NA247E1MT0/190384 o equivalente.
Euro Settecento / 00
5. 8.17
U.M.
APPARECCHIO ILLUMINANTE DA ARREDO URBANO CON
OTTICA STRADALE u P=100W SAP CLASSE II
Fornitura e posa di apparecchio illuminante avente le seguenti
caratteristiche:
Conformità alle norme: CEI 34-21
Caratteristiche costruttive:
-Corpo a forma semisferica, in pressofusione di alluminio, verniciato
con polveri ferro micaceo colore grigio Siteco (DB 702S) o altro a
scelta della D.LçL.
Dimensioni dell'apparecchio:
n.
700,00
Pag. 31
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
- lunghezza: 720 mm, altezza: 210mm,
- montaggio a sbraccio per imbocco: diam. x lungh. = 60 x 100mm,
- peso: 14,7 kg.
Elemento per montaggio su palo a sbraccio, in pressofusione di
alluminio dello stesso colore dell'apparecchio
- apertura del vano ottico e sostituzione della lampada e del
supporto componenti elettrici senza l'impiego di utensili
- conduzione primaria della luce con ottica a sfaccettature radiali, in
materiale plastico, con alluminatura, con sfaccettatura fine
- distribuzione luminosa primaria: asimmetrica con ampiezza del
fascio luminoso regolabile.
- disinserimento automatico di tutti i poli dalla tensione di rete
all'apertura dell'apparecchio
- tutti i componenti elettrici sono montati su un supporto componenti
elettrici rimovibile che può essere sbloccato, rimosso o ribaltato
verso il basso senza l'impiego di utensili.
- tipo portalampada: ceramico E40,
- accenditore a sovrapposizione con dispositivo di spegnimento
automatico,
- alimentatore: VVG con interruttore termico di sicurezza,
compensato parallelamente,
- allacciamento alla rete: 230V, AC, 50Hz,
-cablaggio in classe classe II;
-IP 65
-condensatore di rifasamento - cosfi=0.9;
-tensione di alimentazione 230V-50Hz
-equipaggiata con lampada tubolare al sodio ad alta pressione ad
alta efficienza avente le seguenti caratteristiche:
-senza piombo
-antenna integrata
-potenza: 100W
-flusso luminoso: 10.600 Lumen
-temperatura di colore 2000°K
-indice di resa cromatica 23
Nel prezzo si intendono compresi montaggio, puntamento, linea e
collegamento con la morsettiera di derivazione posta sul palo di
sostegno in cavo FG7OR sezione 2x2.5mmq, accessori e minuterie.
L'apparecchio sarà installato con angolo di inclinazione (tilt) pari a 0°
in modo da limitare l'emissione luminosa entro i valori di seguito
indicati:
-Imax 90°= 0,00 cd/1000lumen
-Imax>90°= 0,00 cd/1000lumen
La posizione dell'ottica è indicata nei disegni e calcoli di progetto
Tipo Siteco DL500 Maxi 5NA246E1NT0/051283 o equivalente.
5. 8.18
5. 8.19
Euro Millecento / 00
n.
1.100,00
CAVO FG7R 0.6/1KV 10mmq
Fornitura e posa di cavo tipo FG7R 0.6/1kV avente le seguenti
caratteristiche
Conformità alle norme: CEI 20-22 III, CEI 20-35, CEI 20-37 Tabelle
UNI-UNEL 35011
Tensione nominale: 0.6/1kV
Isolante: mescola di gomma etilenpropilenica ad alto modulo, non
propagante l'incendio e a contenuta emissione di gas corrosivi.
Guaina: in pvc speciale qualità Rz non propagante l'incendio e a
contenuta emissione di gas corrosivi.
Conduttore: corda flessibile in rame ricotto.
Completo di accessori e minuterie per il collegamento del cavo
(capicorda, guaina termorestringente, ecc.).
Compresa la eventuale pulizia dei pozzetti di transito esistenti e
l'eventuale spurgo delle tubazioni esistenti.
Euro Due / 50
m
2,50
Cavo FG7OR 0.6/1KV 3G 4mmq
Pag. 32
CODICE
5. 8.20
5. 8.21
5. 8.22
DESCRIZIONE
U.M.
Fornitura e posa di cavo tipo FG7R 0.6/1kV avente le seguenti
caratteristiche
Conformità alle norme: CEI 20-22 III, CEI 20-35, CEI 20-37 Tabelle
UNI-UNEL 35011
Tensione nominale: 0.6/1kV
Isolante: mescola di gomma etilenpropilenica ad alto modulo, non
propagante l'incendio e a contenuta emissione di gas corrosivi.
Guaina: in pvc speciale qualità Rz non propagante l'incendio e a
contenuta emissione di gas corrosivi.
Conduttore: corda flessibile in rame ricotto.
Completo di accessori e minuterie per il collegamento del cavo
(capicorda, guaina termorestringente, ecc.).
Compresa la eventuale pulizia dei pottetti di transito esistenti e
l'eventuale spurgo delle tubazioni esistenti.
Euro Tre / 50
m
3,50
DERIVAZIONE/GIUNZIONE UNIPOLARE CON ISOLAMENTO IN
GEL FINO A a 50mmq
Esecuzione di derivazione/giunzione avente le seguenti
caratteristiche:
-conformità alla norma CEI 20-33 e marcatura CE
-di tipo riaccessibile per conduttore unipolare, con morsetti a
compressione in rame
-sezione massima del cavo passante pari a 50mmq
-sezione massima del cavo di derivazione 16mmq
-isolamento in gel polimerico reticolato direttamente sui due
semigusci, chimicamente inerte e non tossico
-guscio esterno in robusto materiale plastico, completo di separatore
posto all'interno del contenitore per ottimizzare l'isolamento tra i
connettori e per bloccare il cavo evitandone lo scorrimento nel giunto
-isolamento classe ll
-adatto per funzionamento sommerso
-temperatura di esercizio compresa tra -20 e +90°C
comprese fascette di chiusura dei gusci, accessori e minuterie.
Tipo Raychem Shark 150 o equivalente
Euro Trenta / 00
n.
30,00
INSTALLAZIONE DI SEZIONATORE MODU 4 poli In=32 A
Installazione di sezionatore modulare quadripolare avente le
seguenti caratteristiche:
Conformità alle norme: CEI EN 60947-2 e successive varianti.
Corrente nominale: 32 A
Tensione nominale: 240/415 V
Frequenza: 50 Hz
Montaggio: a scatto su guida DIN o OMEGA
Grado di protezione : min. IP20 ai morsetti
Nel prezzo si intendono compresi : montaggio, cablaggio,
morsetteria, targhette, conduttori, accessori e minuterie.
Euro Sessanta / 00
n.
60,00
PUNTO ALIMENTAZIONE A VISTA CON TUBO IN ACCIAIO
ZINCATO
Esecuzione di punto per alimentazione di apparecchio illuminante a
parete comprensivo di:
-derivazione dalla tubazione in acciaio zincato in prossimità della
risalita compresa cassetta metallica di transito, completa di raccordi
tubi scatola
-cassetta di derivazione in pvc o resina IP 55 dim. minime
100x100x70mm, completa di raccordi per tubazione in acciaio
morsetti di derivazione, fusibile di protezione unipolare per
l'apparecchio da alimentare;
-linea di alimentazione apparecchio dalla cassetta di derivazione
posta in prossimità in cavo H07RN-F sezione minima 2x1.5mmq
-tubo in acciaio zincato posato a vista fino ad una altezza massima di
metri nove dal piano di calpestio, completo di raccordi e gaffe di
Prezzo Unitario
in Euro
Pag. 33
CODICE
5. 8.23
5. 8.24
DESCRIZIONE
5. 8.26
Prezzo Unitario
in Euro
fissaggio;
-collegamento con apparecchio illuminante.
Nel prezzo si intendono compresi accessori e minuterie.
Euro Cento / 00
n.
100,00
LIEVO DI CENTRO LUMINOSO ESISTENTE
Lievo di centro luminoso esistente su palo, su tesata aerea o a
parete, compreso apparecchio illuminante, pali di sostegno,
eventuali piastre e tirafondi, quota parte linee di alimentazione sia
interrate che aeree, pali o mensole di sostegno linee, ripristino del
punto di infissione con richiusura dell'intercapedine e dell'eventuale
pozzetto con stabilizzato e asfalto dove richiesto, smaltimento dei
materiali di risulta in discarica autorizzata o deposito dei materiali
richiesti dal committente presso i punti indicati. Ripristino e raccordo
della tubazione interrata esistente dove richiesto. Tutti i pali in
acciaio dovranno essere sfilati dalla loro sede senza essere tagliati.
I lavori dovranno essere eseguiti interrompendo la viabilità solo per il
tempo strettamente necessario.
Nel prezzo si intendono compresi gli eventuali oneri per la messa
fuori servizio delle linee ENEL e per la rialimentazione dell'impianto
esistente nel caso di smantellamenti parziali.
Euro Cento / 00
n.
100,00
n.
20,00
MINISCAVATORE/MINIPALA CON MARTELLO DEMOLITORE
Nolo di mezzo meccanico o elettro-meccanico, munito dei necessari
equipaggiamenti di lavoro, compreso l'operatore, carburante e
lubrificante.
Miniscavatore,/minipala con martello demolitore
Euro Trenta / 00
ora
30,00
OPERAIO SPECIALIZZATO
Prestazione di manodopera compresa indennità di trasferta e spese
di viaggio.
Euro Ventisei / 00
ora
26,00
LIEVO DI APPARECCHIO ILLUMINANTE ESISTENTE
Lievo di apparecchio illuminante esistente su palo, compresa linea di
alimentazione dalla morsettiera del palo smaltimento dei materiali di
risulta in discarica autorizzata o deposito dei materiali richiesti dal
committente presso i punti indicati.
I lavori dovranno essere eseguiti interrompendo la viabilità solo per il
tempo strettamente necessario.
Euro Venti / 00
5. 8.25
U.M.
5. 9. 5
BARRIERA DI SICUREZZA STRADALE METALLICA ZINCATA
Fornitura e posa in opera di barriera stradale metallica zincata a 3
onde classe H2 bordo ponte W5 (tipo Marcegaglia cordolo a raso o
similari), posta in opera con tirafondi e resina su opera in cls
esistente, completa di tirafondi, catadiottri e bulloneria ogni onere
compreso.
5. 9. 5 A
barriera completa al metro lineare
Euro Centoquaranta / 00
m
140,00
per gruppo terminale costituito da palo di fine tratta, distanziatore,
terminali a tubo e/o palma.
Euro Trecento / 00
n
300,00
5. 9. 5 B
5. 9. 7
SEGNALETICA ORIZZONTALE CON VERNICE ACRILICA (LINEE)
Segnaletica orizzontale stradale e per parcheggi, eseguiti mediante
lo spruzzo di strisce bianche della larghezza di 12 cm in tratti
Pag. 34
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
continui o discontinui con l’impiego di gr. 120/mq di vernice tipo
acrilico
Euro Zero / 55
5. 9. 9
5. 9.10
5. 9.12
m
0,55
Euro Cinque / 50
mq
5,50
SEGNALETICA ORIZZONTALE IN COLATO PLASTICO
Realizzazione di attraversamento pedonale con colato plastico
bicomponente a freddo, applicato su strada con apposita macchina
per l'ottenimento di fasce in rilievo a struttura agglomerata "a
goccia", spessore mm 3-4, con caratteristiche di visibilità notturna
anche in caso di strada bagnata e o pioggia , ogni onere compreso.
Striscie di colore bianco su sfondo rosso.
Euro Trentacinque / 00
mq
35,00
3ALO METALLICO PER POSA DI 6(*1$/(7,&$9(57,&$/(
Fornitura e installazione di palo metallico cilindrico di altezza
compresa tra metri 2 e metri 3 da posare su batolo in calcestruzzo,
gettato in opera entro scavo eseguito con mezzo meccanico o a
mano, ogni onere compreso.
Euro Ottantacinque / 00
n
85,00
SEGNALETICA ORIZZONTALE CON VERNICE ACRILICA
(SIMBOLI)
Esecuzione di frecce, zebrature, scritte e passaggi pedonali eseguita
mediante la posa di vernice di tipo acrilico per quantità minima di gr.
1300/mq. Gli elementi tipo frecce, zebrature, simboli e diciture
vengono misurate secondo il minimo rettangolo circoscritto.
5. 9.13
SEGNALETICA VERTICALE SU STRADA
Fornitura e installazione di segnali verticali di pericolo e prescrizione,
in lamiera metallica zincata e verniciata (classe 2) dei tipi
sottospecificati, con forme e dimensioni , a norma secondo il codice
della strada, montati su palo metallico cilindrico già predisposto,
compresa fornitura di tutti gli accessori necessari al fissaggio e ogni
altro onere.
5. 9.13 A
segnale cilindrico del diametro di 60 cm
Euro Cinquantasei / 00
n
56,00
segnale quadrato di dimensioni pari a cm 60 x 60
Euro Sessanta / 00
n
60,00
segnale triangolare inscritto in un cerchio di diametro pari a 90 cm
Euro Cinquantotto / 00
n
58,00
freccia di indicazione urbana da cm 125 x 25
Euro Settantasette / 00
n
77,00
freccia di indicazione extraurbana da cm 130 x 30
Euro Novantacinque / 00
n
95,00
5. 9.13 B
5. 9.13 C
5. 9.13 D
5. 9.13 E
5. 9.14
6(*1$/(7ICA VERTICALE SU PISTA CICLABILE
Fornitura e installazione di segnali verticali di pericolo e prescrizione,
in lamiera metallica zincata e verniciata (classe 1) dei tipi
sottospecificati, con forme e dimensioni a norma secondo il codice
della strada, montati su palo metallico cilindrico già predisposto,
compresa fornitura di tutti gli accessori necessari al fissaggio e ogni
altro onere.
Pag. 35
CODICE
5. 9.14 A
5. 9.14 B
5. 9.14 C
5. 9.15
DESCRIZIONE
Prezzo Unitario
in Euro
tabella da cm 20 x 40
Euro Trenta / 00
n
30,00
tabella da cm 40 x 40
Euro Trentasette / 00
n
37,00
tabella da cm 60 x 40
Euro Trentacinque / 00
n
35,00
n.
220,00
m
50,00
DELINEATORE SPECIALE DI OSTACOLO IN STRADA
Segnali complementari e colonnine per delineatore speciale di
ostacolo da posizione su isola spartitraffico, compreso sostegno ed
eventuale segnale di direzione obbligatoria, sistema di ancoraggio
compreso, altezza cm 40, sviluppo cm 40, come da fig. II 472, art.
117 D.P.R 495/92 spessore 25/10 D.G.ogni onere compreso.
Euro Duecentoventi / 00
5.10. 5
STACCIONATA IN MISTO CORTEN - CASTAGNO DELLE
PICCOLE DOLOMITI
Fornitura posa di staccionata in legno di castagno e montanti in
acciaio corten costituita da:
- tubolari verticali in acciaio corten S355J0WP certificato en
10025-1 , tipo CortenSafe, del diametro di 121 e lunghezza mm
1300, sp.2 mm da porre in opera alla distanza di circa m 2.00,
sporgenti dal terreno per circa 110 cm, provvisti di fori passanti da 82
mm, a circa 50 mm dalla sommità, per permettere l’inserimento dei
pali orizzontali in legno di castagno da 80 mm con Interasse mm
500; i tubolari saranno provvisti di cappucci in acciaio corten per la
protezione dall’acqua atmosferica.
- Pali correnti orizzontali in castagno del diam di 80 mm circa,
lunghezza m 2.00, passanti entro i tubolari verticali in corten e fissati
agli stessi con viti trucciolari in acciao inox da mm 5x50, inserite
attraverso un piccolo foro predisposto sul tubolare.
Il castagno dovrà essere marchiato in origine delle Piccole Dolomiti
e certificato PEFC, diam.80 mm scortecciato a macchina con un
residuo massimo di corteccia del 15%. La ditta fornitrice deve essere
dotata di certificazione aziendale ISO 9001 e dotata di sistema di
gestione della filiera di custodia certificato PEFC.
Nella lavorazione è compreso ogni onere per dare il lavoro eseguito
a regola d'arte, come indicato nei disegni esecutivi.
5.10. 5 A
Per tratti di staccionata con due pali orizzontali di castagno, in cui si
rende necessaria la costituzione di batoli in calcestruzzo con scavo,
getto, e annegamento dei ritti verticali nel getto e successivo
montaggio dei correnti orizzontali, compresa ricopertura finale del
batolo con terra vegetale. La lunghezza del tubolare in corten sarà
pari a 133 cm.
Euro Cinquanta / 00
5.10. 5 B
U.M.
Per tratti di staccionata con due pali orizzontali di castagno, da
posare su cordolo in calcestruzzo già predisposto, compresa
fornitura di apposita staffa di ancoraggio costituita da piastra in
acciaio corten con base da mm 200 x 200 x 5 con quattro fori
predisposti, saldata al tubolare e fissata al cordolo in c.a. con
ancorante a viti tipo Hilti HUS 8x75 in acciaio di diametro pari a 8
Pag. 36
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
mm. La lunghezza del tubolare in corten sarà pari a 114 cm.
Euro Quarantotto / 00
5.10. 5 C
m
48,00
m
54,00
Per tratti di staccionata con tre pali orizzontali di castagno, da posare
su cordolo in calcestruzzo già predisposto, compresa fornitura di
apposita staffa di ancoraggio costituita da piastra in acciaio corten
con base da mm 200 x 200 x 5 con quattro fori predisposti, saldata al
tubolare e fissata al cordolo in c.a. con ancorante a viti tipo Hilti HUS
8x75 in acciaio di diametro pari a 8 mm. La lunghezza del tubolare in
corten sarà pari a 114 cm.
Euro Cinquantaquattro / 00
5.10. 6
RECINZIONE CON RETE METALLICA
Formazione di recinzione costituita da stanti verticali metallici posti
ad una distanza di circa 2 metri,fissati come sotto specificato, e rete
metallica plastificata delle altezze sottospecificate, tesa fra gli stanti
e agli stessi fissata con filo metallico plastificato, compreso filo
metallico plastificato passante alla sommità e alla base ed ogni altro
onere per dare l'opera finita a regola d'arte.
5.10. 6 A
Rete di altezza pari a m 2.00, fissata a terra su plinti in calcestruzzi
da realizzarsi in opera, compreso scavo, fornitura e getto cls e
smaltimento materiale di scarto.
Euro Trentuno / 00
ml
31,00
Rete di altezza pari a m 2.00, fissata con buona malta cementizia su
cordolo esistente o muretto in c.a., entro foro da predisporre in opera
con apposita trivella, ogni onere compreso.
Euro Ventinove / 00
ml
29,00
ml
25,00
ml
23,00
ml
23,00
ml
21,00
5.10. 6 B
5.10. 6 C
Rete di altezza pari a m 1.50, fissata a terra su plinti in calcestruzzi
da realizzarsi in opera, compreso scavo, fornitura e getto cls e
smaltimento materiale di scarto.
Euro Venticinque / 00
5.10. 6 D
Rete di altezza pari a m 1.50, fissata con buona malta cementizia su
cordolo esistente o muretto in c.a., entro foro da predisporre in opera
con apposita trivella, ogni onere compreso.
Euro Ventitre / 00
5.10. 6 E
Rete di altezza pari a m 1.00, fissata a terra su plinti in calcestruzzi
da realizzarsi in opera, compreso scavo, fornitura e getto cls e
smaltimento materiale di scarto.
Euro Ventitre / 00
5.10. 6 F
Rete di altezza pari a m 1.00, fissata con buona malta cementizia
entro fori già predisposti all’ interno della lavorazione dei gabbioni.
Euro Ventuno / 00
5.10.16
PANCHINA IN LEGNO DI PINO
Fornitura e posa in opera di panchina in legno di pino impregnato
sottovuoto ad alta pressione (listelli mm 45 x 55 e due mezzi tronchi
diam. 80 mm), con struttura in ferro zincato a caldo e verniciato, tipo
panchina Vicenza della ditta Pozza o similari, delle dimensioni di cm
1.93 x 80 x H = 77, compresa realizzazione di adeguato batolo di
fondazione in calcestruzzo, il fissaggio a terra dei piedi della panca e
Pag. 37
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
ogni altro onere.
5.11. 4
5.11. 6
5.11. 8
Euro Cinquecento / 00
n.
500,00
PASSERELLA CICLOPEDONALE A SBALZO SUL PIAZZALE DEI
GARAGES CONDOMINIALI DI VIA PASUBIO
Fornitura e montaggio di passerella ciclo pedonale con uno sbalzo
completo di m 2,70 per una lunghezza di m 16 circa e due tratti di
raccordo con sbalzo variabile da m 0 a m 2,70 per uno sviluppo di m
23 circa, addossata al muro di contenimento del terrapieno,
ancorato su contrappeso in calcestruzzo armato (computato a parte
in altra voce di capitolato).
La passerella sarà costituita da:
- impalcato principale costituito da travi principali in profili HEA300,
parzialmente annegati nel cordolo di contrappeso come da disegni
esecutivi, posti a sbalzo di m 2,7, posti all’interasse di m 2,50,
- n. 3 file di travi di collegamento a correre, ortogonali ai principali
costituiti da profili IPE160, della lunghezza di circa m 2.50;
Tutta la struttura è prevista per essere montata con bulloni e
fazzoletti (compresi nel prezzo) e sarà fornita protetta con zincatura
a caldo, priva di verniciatura. Il peso totale della struttura,
comprensivo di fazzoletti e bulloneria, è stimato in chilogrammi
9.800.
La voce è comprensiva dei disegni esecutivi di officina, dei certificati
dei materiali, degli oneri di trasporto franco cantiere, l’assemblaggio
in sito sollevato da terra, compresi autogru o altri mezzi di
sollevamento ritenuti necessari, l’installazione di eventuali ponteggi
o sistemi individuali di protezione anticaduta e di ogni altro onere
necessario per la corretta installazione.
Euro Tre / 75
kg
3,75
PAVIMENTAZIONE METALLICA IN DOGHE CORTEN PER
PASSERELLA
Fornitura e posa in opera di pavimentazione ciclabile metallica
costituita da doghe metalliche in acciaio corten tipo “cortensafe o
similari” forate tipo gradino antiscivolo, antipanico e antitacco della
larghezza standard di 300 mm, spessore mm 58 e lunghezza mm
2700 nel tratto completamente a sbalzo , e variabile da 0 a 2700 mm
nei tratti a degradare, fissati al sottostante impalcato, adatti a
sopportare lo schema di carico n. 4 (folla compatta) per i ponti di 3°
categoria (ponti pedonali) come previsto dal D.M. 14/01/2008. Nel
prezzo sono compresi trasporti, eventuali ponteggi o dispositivi di
protezione individuale, mezzi di sollevamento e quant’altro
necessario per la corretta installazione.
Euro Centoventi / 00
mq
120,00
PARAPETTO METALLICO CORTEN PER PONTI E PASSERELLE
A SBALZO
Fornitura e posa in opera di parapetto in acciaio Corten simil
staccionata per ponti e passerelle a sbalzo tipo “CortenSafe”
modello “Falcade” o similari.
I parapetti saranno costruiti con l’impiego di profilati in acciaio corten
S355JOWP certificato secondo normativa EN 10025 costituiti da:
- montanti verticali in acciaio del diametro di 121 mm, sp. 2 mm, da
porre in opera alla distanza di circa m 2.50, sporgenti dalla base per
circa 114 cm, provvisti di due fori passanti da 78 mm (a circa 40 mm
dalla sommità e dalla base) per permettere l’inserimento dei correnti
orizzontali da 76 mm; i tubolari saranno provvisti di cappucci in
acciaio corten per la protezione dall’acqua atmosferica.
- n° 2 pali correnti orizzontali (uno alla sommità e l’altro alla base) in
acciaio del diametro di 76 mm, sp. 2 mm lunghezza m 2,48,
passante entro i tubolari verticali e fissato agli stessi con viti
autoforanti da mm 6,3 x 19, avvitate attraverso le due linguette
pieghevoli predisposte su ogni foro del montante verticale; i correnti
sono provvisti di incastri antirotazione per l’inserimento dei paletti
verticali da 30 mm a interasse 130 mm.
Pag. 38
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
- paletti verticali secondari in acciaio del diametro di 30 mm, sp. 2
mm, inseriti entro i correnti orizzontali. La distanza tra i paletti dovrà
impedire il passaggio di una sfera di diametro 10 cm.
- per consentire una regolazione orbitale di curvatura e pendenza
tutti i fori nei montanti e nei correnti avranno una tolleranza utile a
permettere una regolazione massima del 10% per curve e
pendenze; i correnti orizzontali e i paletti secondari verticali saranno
preassemblati mediante nr 4 viti passanti M6 con dado (da togliere a
posa ultimata), che collegheranno 2 paletti verticali con i due correnti
orizzontali. Il parapetto dovrà essere in grado di rispettare lo schema
di carico previsto dal D.M. 14/01/2008 per i ponti di terza categoria
(spinta di 1,5 kN/m accompagnata da relazione tecnica e statica
dell’ingegnere abilitato, altezza parapetto 110 cm)
Nella lavorazione è compreso la posa in opera dei tubolari verticali,
la loro piombatura, l’allineamento dei correnti, l’avvitamento la posa
dei cappucci e ogni altro onere per dare il lavoro eseguito in
sicurezza (compresi eventuali trabatelli, ponteggi o mezzi sollevatori)
e a regola d'arte, come indicato nei disegni esecutivi.
Il parapetto sarà fissato all’impalcato secondo le due seguenti
modalità:
1. Fissaggio con staffa base saldata: fissaggio alla struttura in c.a.
con piastra dim. 200 x 200 mm, spessore 8 mm, con fori asolati 14 x
30 mm, saldata al montante verticale e fissata con n° 4 tasselli HSA
Ø10 x 90 o HUS Ø8 x 85
2. Fissaggio con staffa laterale saldata: fissaggio alla struttura in
acciaio con piastra dim. 220 x 200 mm, spessore 8 mm, con fori
asolati 14 x 30 mm; passante dentro al montante tramite apposita
asolatura e saldata nelle nei due lati esterni del montante verticale.
Fissaggio con viti dadi e rondelle in acciaio 8.8 zincato M12.
Euro Centocinque / 00
5.11. 9
105,00
ml
153,00
PARAPETTO METALLICO LATO AGNO IN VIA LUNGO AGNO
MANZONI
Parapetto metallico lungo argine da realizzarsi in profilati tubolari e
laminati in ferro S275JR, assemblati mediante elettrosaldatura,
comprese n° 2 piastre per modulo e 4 tasselli ad espansione, per
ciascuna piastra, per il fissaggio al muretto in c.a..
Dimensioni modulari di circa cm 200 x 100.
Ogni modulo sarà composto da:
- stanti laterali in doppio piatto da mm 40 x 10 sagomato curvo nella
parte superiore, con piatti da 30x8 di raccordo interno,
- corrimano superiore in tubo rettilineo diametro mm 48, dotato di
raccordo finale di diametro ridotto per innesto telescopico;
- chiusura tra gli stanti laterali con riquadro a correre, saldato alle
estremità in piatto da 30 x 8,
- tondini verticali di diametro 12 mm saldati al riquadro. La distanza
tra i paletti dovrà impedire il passaggio di una sfera di diametro 10
cm.
Tutto il parapetto sarà zincato a caldo e verniciato con colori
micacei di tonalità uguale al parapetto già esistente secondo le
norme UNI.
Il parapetto dovrà essere in grado di rispettare lo schema di carico
previsto dal D.M. 14/01/2008 per i ponti di terza categoria (spinta di
1,5 kN/m accompagnata da relazione tecnica e statica dell’ingegnere
abilitato, altezza parapetto 110 cm).
Il prezzo è comprensivo di produzione, trasporto, montaggio e ogni
altro onere necessario per l’esecuzione a regola d’arte e in
sicurezza.
Euro Centocinquantatre / 00
5.11.10
ml
PARAPETTO METALLICO LATO STRADA IN VIA LUNGO AGNO
MANZONI
Parapetto metallico di separazione tra la pista ciclabile e la strada di
via Lungo Agno Manzoni in profilati tubolari e laminati in ferro S275.
Pag. 39
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
Dimensioni modulari di circa cm 250 x 110.
Ogni modulo sarà composto da:
- cornice in scatolare da mm 50 x 25 sp mm 2;
- sostegno verticale interno centrale con doppio piatto da mm 30 x 8
sagomato curvo nella parte superiore;
- elemento curvo con raggio ampio in piatto da mm 30x8, che
interseca il sostegno verticale,
- n. 3 staffe in scatolare da mm 50x25 SP 2 mm per il fissaggio a
terra del parapetto da cementare sul massetto in calcestruzzo.
Tutto il parapetto sarà zincato a caldo per immersione come da
normativa UNI 1461:2009 e verniciato a polveri corten o con altre
tonalità a scelta del DD.LL.
Il parapetto non deve rispettare lo schema di carico previsto dal D.M.
14/01/2008.
Il prezzo è comprensivo di produzione, trasporto, montaggio e ogni
altro onere necessario per l’esecuzione a regola d’arte e in
sicurezza.
Euro Novantasei / 00
5.11.23
ml
96,00
n
720,00
CANCELLO PEDONALE SULLA PROPRIETA’ PRIVATA
Fornitura e posa in opera di cancelli pedonali (larghezza 90 cm x
altezza cm 150, come da disegni esecutivi) realizzati in ferro zincato
e verniciato verde (tonalità dell’adiacente rete plastificata), costituiti
da n°02 stanti in tubo da mm 40x40 sp. 2 mm da cementare entro
plinti in calcestruzzo di adeguate dimensioni, telaio del cancello in
tubo da mm 40x40 sp. 2 mm, con saldati dei tondini pure zincati e
verniciati per il successivo fissaggio di rete metallica plastificata
(compresa nel prezzo). Il tutto completo di cardini serratura e
battente. Il prezzo è comprensivo dell’onere per la realizzazione dei
plinti in calcestruzzo e di ogni altro onere per l’esecuzione a regola
d’arte e in sicurezza.
Euro Settecentoventi / 00
5.11.24
CANCELLO DI SERVIZIO SU RETE METALLICA
Fornitura e posa in opera di cancelli carrai delle dimensioni
sottospecificate, realizzati in ferro zincato e verniciato verde (tonalità
dell’adiacente rete plastificata), costituiti da n°02 stanti in tubo da
mm 100x100 sp. 2 mm da cementare entro plinti in calcestruzzo di
adeguate dimensioni, telaio del cancello in tubo da mm 40x40 sp. 2
mm, con saldati dei tondini, pure zincati e verniciati, per il successivo
fissaggio di rete metallica plastificata (compresa nel prezzo). Il tutto
completo di cardini serratura e battente. Il prezzo è comprensivo
dell’onere per la realizzazione dei plinti in calcestruzzo e di ogni altro
onere per l’esecuzione a regola d’arte e in sicurezza.
5.11.24 A
per cancello di larghezza pari a cm 350 e di altezza pari a 150 cm da
installarsi in prossimità del mappale 397 del foglio 2 in modo da
garantire un varco a servizio del Genio Civile per interventi di
manutenzione.
Euro Duemila / 00
n.
2.000,00
per cancelli di larghezza pari a cm 350 e di altezza pari a 200 cm da
installarsi in prossimità delle scuole medie in modo da garantire un
varco a servizio del Genio Civile per interventi di manutenzione e
l’accesso ciclo-pedonale alla scuola dalla pista ciclabile.
Euro Duemilaquattrocento / 00
n.
2.400,00
5.11.24 B
5.11.25
CANCELLO DI SERVIZIO SIMIL STACCIONATA IN CORTEN
Fornitura e posa in opera di cancelli di servizio in acciaio Corten simil
staccionata tipo “CortenSafe” modello “Giorgia” o similari.
Pag. 40
CODICE
DESCRIZIONE
U.M.
Prezzo Unitario
in Euro
I cancelli saranno costruiti con l’impiego di profilati in acciaio corten
S355JOWP certificato secondo normativa EN 10025 costituiti da:
- colonne-montanti verticali in acciaio del diametro di 121 mm, sp. 2
mm, fissati su plinti in calcestruzzo, provvisti di due cardini M18 per
parte per il fissaggio del cancello; i tubolari saranno provvisti di
cappucci in acciaio corten per la protezione dall’acqua atmosferica.
- n° 2 ante costituite da 3 pali correnti orizzontali e due verticali del
diametro 60 mm x sp. 2 mm fissati tramite i cardini alle colonne
laterali;
- chiusura a forcella in lamiera sagomata ad U sp. 2 mm
Nella lavorazione è compreso l’esecuzione dei plinti in calcestruzzo,
la posa in opera dei tubolari verticali, la loro piombatura,
l’allineamento dei correnti, l’avvitamento la posa dei cappucci e ogni
altro onere per dare il lavoro eseguito in sicurezza (compresi
eventuali trabatelli, ponteggi o mezzi sollevatori) e a regola d'arte,
come indicato nei disegni esecutivi.
n
5.11.25 A
5.11.25 B
5.11.26
per cancello di larghezza (luce utile) pari a m 3.00
Euro Milletrecento / 00
n
1.300,00
per cancello di larghezza (luce utile) pari a m 3.50
Euro Millecinquecento / 00
n
1.500,00
n
300,00
DELIMITAZIONE ACCESSO IN PISTA CON LOGO IN CORTEN
Fornitura e posa in opera di segnali di delimitazione dell’accesso alla
pista costituiti da:
- tubolare in acciaio da diam. mm 60 x sp. 2 mm, curvato con
diametro di 60 cm, di altezza fuori terra pari a cm 110;
- elemento circolare di diam. 40 cm, in lamiera da 5 mm tagliata a
laser, come da disegno esecutivo;
- doppio elemento in tubolare annegato entro plinto in calcestruzzo
sepolto per la profondità di almeno 20 cm per permettere l’estrazione
telescopica del segnale;
- sistema di bloccaggio con lucchetto.
Tutti gli elementi costitutivi del segnale posti in esterno saranno in
acciaio corten sabbiato. Prezzo comprensivo di ogni onere per il
trasporto a piè d’opera e l’installazione.
Euro Trecento / 00
Valdagno, 29 febbraio 2016
Il Progettista
L'Impresa
Il Responsabile del Procedimento
