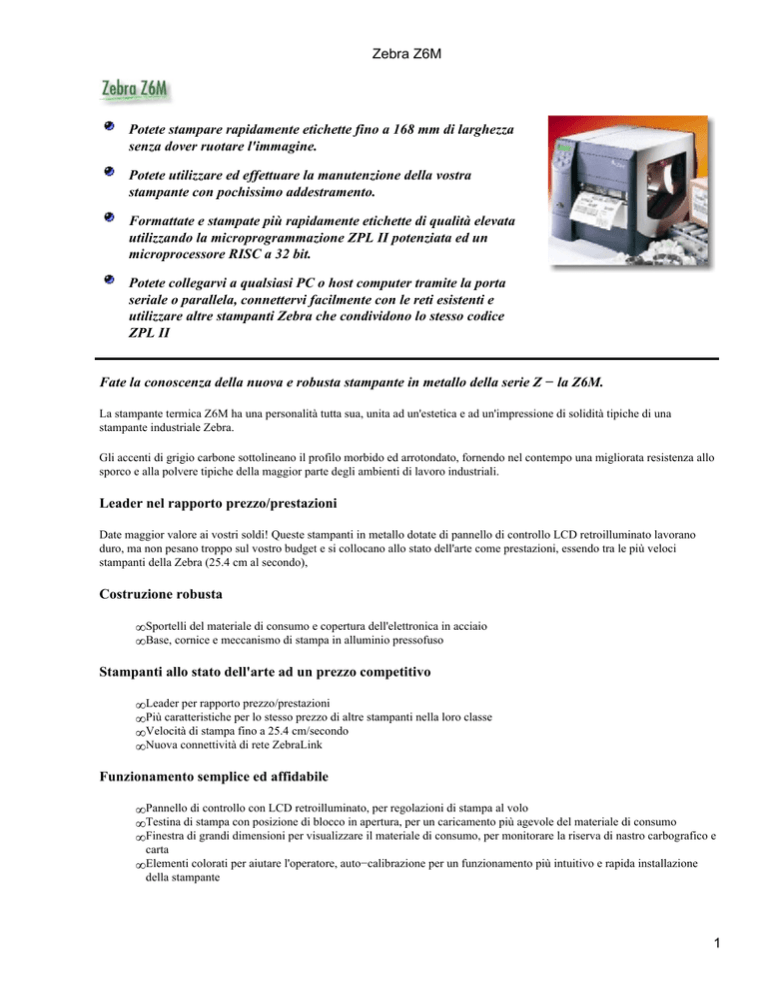

Zebra Z6M

Zebra Z6M
Potete stampare rapidamente etichette fino a 168 mm di larghezza
senza dover ruotare l'immagine.
Potete utilizzare ed effettuare la manutenzione della vostra
stampante con pochissimo addestramento.
Formattate e stampate più rapidamente etichette di qualità elevata
utilizzando la microprogrammazione ZPL II potenziata ed un
microprocessore RISC a 32 bit.
Potete collegarvi a qualsiasi PC o host computer tramite la porta
seriale o parallela, connettervi facilmente con le reti esistenti e
utilizzare altre stampanti Zebra che condividono lo stesso codice
ZPL II
Fate la conoscenza della nuova e robusta stampante in metallo della serie Z − la Z6M.
La stampante termica Z6M ha una personalità tutta sua, unita ad un'estetica e ad un'impressione di solidità tipiche di una
stampante industriale Zebra.
Gli accenti di grigio carbone sottolineano il profilo morbido ed arrotondato, fornendo nel contempo una migliorata resistenza allo
sporco e alla polvere tipiche della maggior parte degli ambienti di lavoro industriali.
Leader nel rapporto prezzo/prestazioni
Date maggior valore ai vostri soldi! Queste stampanti in metallo dotate di pannello di controllo LCD retroilluminato lavorano
duro, ma non pesano troppo sul vostro budget e si collocano allo stato dell'arte come prestazioni, essendo tra le più veloci
stampanti della Zebra (25.4 cm al secondo),
Costruzione robusta
• Sportelli del materiale di consumo e copertura dell'elettronica in acciaio
• Base, cornice e meccanismo di stampa in alluminio pressofuso
Stampanti allo stato dell'arte ad un prezzo competitivo
• Leader per rapporto prezzo/prestazioni
• Più caratteristiche per lo stesso prezzo di altre stampanti nella loro classe
• Velocità di stampa fino a 25.4 cm/secondo
• Nuova connettività di rete ZebraLink
Funzionamento semplice ed affidabile
• Pannello di controllo con LCD retroilluminato, per regolazioni di stampa al volo
• Testina di stampa con posizione di blocco in apertura, per un caricamento più agevole del materiale di consumo
• Finestra di grandi dimensioni per visualizzare il materiale di consumo, per monitorare la riserva di nastro carbografico e
carta
• Elementi colorati per aiutare l'operatore, auto−calibrazione per un funzionamento più intuitivo e rapida installazione
della stampante
1
Zebra Z6M
Presentazione della stampante Z6M
La stampante Z6M è costituita da un telaio in alluminio pressofuso leggero ma molto resistente, per garantire una stampa di alta
qualità dei codici a barre, con l'affidabilità e la durata che gli utenti si aspettano da una stampante Zebra. La larghezza di stampa
di 168 mm della Z6M permette di stampare immagini o codici a barre di grandi dimensioni senza doverli ruotare verticalmente,
mentre le etichette più piccole possono essere stampate affiancate, massimizzando la produttività
Semplicità d'uso
I percorsi di caricamento codificati a colori e un diagramma di caricamento interno, permettono una facile configurazione e
regolazione della stampante. Non è necessario un lungo addestramento dell'operatore. Una volta caricata, la Z6M si adatta
automaticamente alla lunghezza dell'etichetta e la finestra trasparente mostra direttamente il nastro, semplificandone l'operazione
di verifica anche durante il funzionamento. La testina di stampa inoltre, si apre completamente, facilitandone la pulizia e la
eventuale sostituzione, che può essere effettuata senza alcun attrezzo.
Rapporto prezzo−prestazioni
La Z6M è stata concepita per dare la massima economicità, senza rinunciare tuttavia, a prestazioni eccezionali. La
microprogrammazione ZPL II potenziata ed un microprocessore RISC a 32 bit permettono una rapida elaborazione delle
etichette, con velocità di stampa sino a 254 mm/sec. Inoltre, la tecnologia di controllo dell'elemento di stampa E3 della Zebra
garantisce immagini nitide e scannerizzabili − anche a velocità elevate. Le porte parallela e seriale sono standard.
Durata
Nonostante il peso ridotto, la Z6M offre una resistenza superiore e tutta l'affidabilità richiesta dagli utilizzatori. Un robusto telaio
di alluminio pressofuso protegge i componenti elettronici critici ed offre un allineamento di precisione fra nastro e meccanismo
della testina di stampa, garantendo prestazioni elevate ed una stampa di grande precisione.
Mercati e applicazioni
• Etichettatura di formati standard, come ODETTE e EAN 128
• Controllo inventari
• Controllo magazzino
• Spedizioni/ricezioni
• Avanzamento produzione
Zebra Z6M
Caratteristiche tecniche
CARATTERISTICHE STANDARD
CARATTERISTICHE DI STAMPA
Metodo/i di stampa
Trasferimento termico o termico diretto
Risoluzione
8 punti/mm
11,8 punti/mm opzionale
Larghezza max
168 mm
Velocità max
254 mm/sec. (203 dpi)
Lunghezza max con 8
punti/mm
Memoria standard: 1651 mm
Lunghezza max con 11,8
punti/mm optional
Memoria standard: 737 mm
2
Zebra Z6M
CARATTERISTICHE FISICHE
Profondità
475 mm
Altezza
338 mm
Larghezza
341 mm
Peso
16 kg
Struttura
In alluminio pressofuso
ALTRE CARATTERISTICHE
Standard: 4 Mb DRAM (2 Mb disponibili per l'utente)
Opzionale: fino a 2 Mb (su scheda) di Flash; fino a 8 Mb di Flash addizionale attraverso scheda PCMCIA
ZebraLink
Microprocessore RISC a 32 bit
Codice colori per i vari elementi della stampante
Autocalibrazione
Controllo dell'energia della testina di stampa E3 della Zebra
Pannello di controllo LCD retroilluminato
Driver operante in ambiente Windows
LINGUAGGIO DI PROGRAMMAZIONE ZPL II
ZPL & ZPL II, linguaggio universale per stampanti Zebra. Semplifica la preparazione dell'etichetta e permette una transizione
immediata dalle altre stampanti Zebra. ZBI (Zebra Basic Interpreter), linguaggio che funziona con ZPL per controllare ed
interpretare testo e dati in ingresso da altre periferiche e linguaggi di programmazione diversi da ZPL. Trasmette i dati catturati
su LAN, WAN o rete wireless attraverso e−mail o sistemi di messaggistica su TCP/IP.
ZEBRALINK
ZebraLink, una soluzione rivoluzionaria per la connettività ed il controllo in tempo reale delle stampanti Zebra, include:
• avvertimento (con ZebraNet PrintServer II) − permette ad una stampante Zebra di mandare un messaggio di avviso a
strumenti software collegati alla posta elettronica;
• WebView (con ZebraNet PrintServer II) − permette il monitoraggio remoto e la possibilità di configurare le
stampanti Zebra in tempo reale utilizzando strumenti di rete con interfaccia web
• ZBI (Zebra Basic Interpreter) − linguaggio di programmazione che funziona in combinazione con ZPL II per
controllare ed interpretare il flusso di testo e dati in ingresso
CARATTERISTICHE DI FUNZIONAMENTO
AMBIENTALI
Temp. di funzionamento
da 5° C a 40° C
Umidità di funzionamento
20−85% senza condensa
Temp. di immagazzinamento
da −40° C a 60° C
Umidità di
immagazzinamento
5−85% senza condensa
ELETTRICHE
Alimentazione a selezione automatica 90−265 VAC; 48−62 Hz; con fusibile da 5A
3
Zebra Z6M
INTERFACCE DI COMUNICAZIONE
Porta seriale RS−232/422/485
Porta parallela bidirezionale IEEE 1284
CERTIFICAZIONI
Conforme agli standard CISPR 22B, IEC 950, 801−2, −3 e −4, FCC Classe B e Doc. canadese di Classe A. Marchio di
conformità UL (UL1950) e CE.
CARATTERISTICHE DEI SUPPORTI
SPECIFICHE DEI SUPPORTI
Larghezza
da 51 mm a 178 mm
Capacità max. rotolo
Diametro esterno 203 mm
Dimensioni rotolo
76 mm diametro interno
Tipo di supporto
Continuo, perforato, pretagliato, con linea nera
Spessore
da 0,058 mm a 0,25 mm
SPECIFICHE DEI NASTRI
Consigliamo di usare nastri larghi almeno quanto il supporto
Larghezza
da 51 mm a 174 mm
Dimensioni rotolo
25,4 mm diametro interno
Capacità rotolo
81,3 mm diametro esterno
FONT / GRAFICA / CODICI A BARRE
SET/FONT DI CARATTERI
Font CHR
Standard: 9 bitmap, 1 scalabile in modo continuo (CG Triumvirate™ Bold Condensed)
Set CHR
IBM Code Page 850 Internazionale; insiemi di caratteri europei ed asiatici opzionali
FUNZIONI DI GRAFICA
Supporta grafica e font definiti dall'utente, compresi logo personalizzati
Comandi grafici ZPL II comprese linee e riquadri
CODICI A BARRE
Codici a barre lineari
Codice 11, Codice 39, Codice 93, Codice 128, ISBT−128, UPC−A, UPC−E, EAN−8,
EAN−13, estensioni di 2 e 5 cifre per UPC/EAN, Plessey, Postnet, Standard 2 di 5, 2 di 5
industriale, Interleaved 2 di 5, Logmars, MSI, Codabar
Codici a barre bidimensionali
Codablock, PDF−417, Codice 49, DataMatrix, MaxiCode, QR Code, Micro PDF−417
CARATTERISTICHE OPZIONALI
OPZIONI/ACCESSORI
Pannello LCD anteriore (configurazione intuitiva basata su menu)
Connettore PCMCIA (supporta schede PC fino a 8MB)
4
Zebra Z6M
Spellicolatura passiva dalla bocca frontale senza recupero del supporto
Raccolta del supporto (per spellicolatura) attraverso perno di riavvolgimento (solo per Z4M)
Fino a 2Mb di Flash su scheda; fino a 8 Mb di Flash addizionale attraverso scheda PCMCIA
Taglierina (include il vassoio di raccolta)
Software BAR−ONE (il software Zebra in ambiente Windows per il design e la stampa delle etichette)
Riavvolgitore − riavvolge internamente un intero rotolo su un nucleo di circa 8 cm (viene fornito con una base più alta)
Risoluzione testina di stampa 11,8 punti/mm (300 dpi)
ZebraNet Printserver II (esterno)
Pacchetti di font (font TrueType scaricabili o set di caratteri internazionali)
A causa delle continue innovazioni tecnologiche, Zebra si riserva il diritto di modificare in qualsiasi momento e senza preavviso le caratteristiche tecniche
dei prodotti descritti nei propri depliants.
