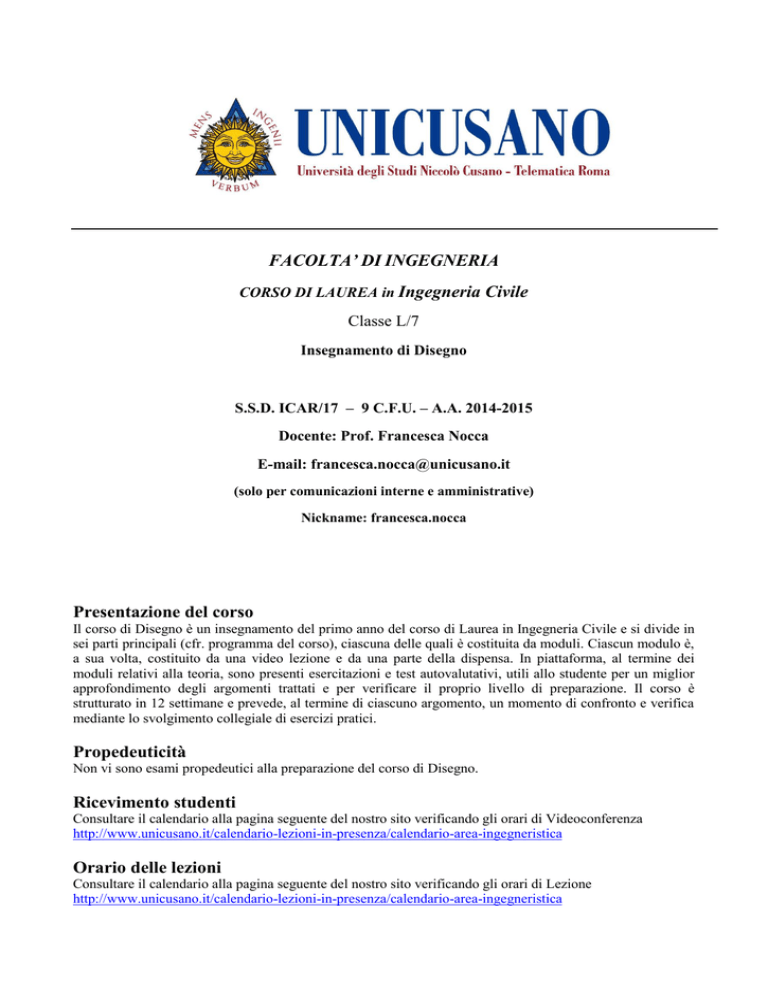

Disegno - UniCusano

FACOLTA’ DI INGEGNERIA
CORSO DI LAUREA in Ingegneria Civile
Classe L/7
Insegnamento di Disegno
S.S.D. ICAR/17 – 9 C.F.U. – A.A. 2014-2015
Docente: Prof. Francesca Nocca
E-mail: [email protected]
(solo per comunicazioni interne e amministrative)
Nickname: francesca.nocca
Presentazione del corso
Il corso di Disegno è un insegnamento del primo anno del corso di Laurea in Ingegneria Civile e si divide in
sei parti principali (cfr. programma del corso), ciascuna delle quali è costituita da moduli. Ciascun modulo è,
a sua volta, costituito da una video lezione e da una parte della dispensa. In piattaforma, al termine dei
moduli relativi alla teoria, sono presenti esercitazioni e test autovalutativi, utili allo studente per un miglior
approfondimento degli argomenti trattati e per verificare il proprio livello di preparazione. Il corso è
strutturato in 12 settimane e prevede, al termine di ciascuno argomento, un momento di confronto e verifica
mediante lo svolgimento collegiale di esercizi pratici.
Propedeuticità
Non vi sono esami propedeutici alla preparazione del corso di Disegno.
Ricevimento studenti
Consultare il calendario alla pagina seguente del nostro sito verificando gli orari di Videoconferenza
http://www.unicusano.it/calendario-lezioni-in-presenza/calendario-area-ingegneristica
Orario delle lezioni
Consultare il calendario alla pagina seguente del nostro sito verificando gli orari di Lezione
http://www.unicusano.it/calendario-lezioni-in-presenza/calendario-area-ingegneristica
Date degli appelli
Consultare il calendario alla pagina http://www.unicusano.it/date-appelli/appelli-ingegneria per gli appelli
nella sede di Roma, e alla pagina http://www.unicusano.it/date-appelli/appelli-sedi-esterne per gli appelli
nelle sedi esterne.
Programma del corso
ELEMENTI DI GEOMETRIA EUCLIDEA e FONDAMENTI DI GEOMETRIA PROIETTIVA
(Settimane 1,2; Moduli 1-3; Test di autovalutazione 1,2)
Elementi fondamentali: punto, retta, piano. Spazio Proiettivo: punto improprio, retta impropria, piano
improprio. Forme fondamentali di I, II, III specie. Principio di dualità. Operazioni fondamentali: Proiezione e
Sezione (proiezione cilindrica e conica, centri di proiezione). Proiettività e prospettività – Omografia.
Omologia: definizione, centri, assi. Proprietà dell’omologia. Casi particolari dell’omologia: affinità,
omotetia, traslazione. Omologia di ribaltamento. Rette limite.
METODO DI MONGE (Settimane 3,4; Moduli 4-8; Test di autovalutazione 3,4)
Concetti generali. Riferimento nello spazio e nel piano. Rappresentazione del punto. Rappresentazione della
retta. Rappresentazione del piano. Condizioni di appartenenza, parallelismo, perpendicolarità. Ribaltamento
del piano proiettante e di un piano generico. Rappresentazione di un poligono regolare. Esercitazioni.
ASSONOMETRIA (Settimane 5,6; Moduli 9-13; Test di autovalutazione 5,6)
Concetti generali. Assonometria ortogonale. Assonometria obliqua. Assonometria cavaliera.
Rappresentazione assonometrica di un punto. Rappresentazione assonometrica di una retta.
Rappresentazione assonometrica di un piano. Condizione di appartenenza, parallelismo, perpendicolarità.
Esplosi e spaccati assonometrici. Esercitazioni.
PROSPETTIVA (Settimane 7,8; Moduli 14-22; Test di autovalutazione 7-12)
Concetti generali. Prospettiva a quadro verticale: riferimento nello spazio e sul piano; rappresentazione di
enti fondamentali; metodo del ribaltamento; metodo dei punti di fuga; altezze prospettiche; esercitazioni.
Prospettica a quadro inclinato: riferimento nello spazio e sul piano; rappresentazione di enti fondamentali;
metodo del ribaltamento; metodo dei punti di fuga; altezze prospettiche; esercitazioni.
SEZIONI CONICHE (Settimane 9,10; Moduli 23-26; Test di autovalutazione 14,15)
Definizioni e genesi. Ellisse. Parabola. Iperbole.
DEFINIZIONE MODELLI GRAFICI (Settimane 11,12; Moduli 27-37; Test di autovalutazione 15-18)
Proporzione e modularità. Normativa di riferimento del disegno tecnico e convenzioni grafiche. Formato e
squadratura fogli. Disegno architettonico. Scale di rappresentazione. Sistemi di quotatura. Rappresentazione
grafica di una scala. Disegno di rilievo – concetti generali. Disegno urbanistico – concetti generali. Disegno
informatico – concetti generali.
ESERCITAZIONI DI VERIFICA (Esercitazioni svolte al termine di ogni argomento; Moduli
38,39,40,42,43)
Riferimenti bibliografici
 Dispense e video del docente.
 Docci M., Migliari R. (1992). Scienza della rappresentazione: fondamenti e applicazioni della
geometria descrittiva. La Nuova Italia Scientifica, Roma.
 Docci M., Maestri D., Gaiani M. (2011). Scienza del disegno, Città Studi Edizioni.
 Docci M. Manuale del disegno architettonico. Laterza, Bari
 Sgrosso A. (1996). La rappresentazione geometrica dell'architettura. Applicazioni di geometria
descrittiva. UTET Università.
 Dell’Aquila M. (1999). Il luogo della geometria, Arte tipografica. Napoli.
 Docci M., Maestri D. Il rilevamento architettonico. Storia metodi e disegno, Laterza.
 UNI Ente Italiano di unificazione- Norme per il disegno tecnico
Obiettivi formativi:
Il corso si propone di fornire gli strumenti e le tecniche necessarie per la padronanza dei principi
fondamentali e dei metodi di rappresentazione alla base del disegno. Lo studente al termine del
corso avrà conoscenza dei principi fondamentali della geometria proiettiva e della geometria
descrittiva, principi indispensabili per la padronanza dei concetti alla base del disegno, sia di tipo
tradizionale che di tipo digitale, e della corretta interpretazione ed elaborazione grafica di un
progetto.
Risultati di apprendimento attesi:
Conoscenza e padronanza dei principi base e degli strumenti necessari per il disegno e per la
rappresentazione grafica di un progetto.
Programma ridotto:
Gli studenti che, a seguito dell’avvenuto riconoscimento di un esame affine, sostenuto in una
precedente carriera accademica, devono sostenere l’esame di Disegno in forma ridotta dovranno
concordare con il docente un programma ridotto sulla base di quello già svolto per l’esame affine
sostenuto.
Gli studenti di altri corsi di laurea che intendono sostenere l’esame di Disegno, come materia a
scelta da 6 c.f.u., saranno esaminati su argomenti relativi ai moduli da 1 a 19 e da 27 a 34.
Modalità d’esame e di valutazione
L’esame, sia in sede che fuori sede, consiste in una prova scritta (composta da quesiti sia di tipo
pratico che teorico) della durata di 90 minuti. Gli studenti dovranno inoltre consegnare le
esercitazioni assegnate dal docente, che costituiscono parte integrante dell’esame stesso. Il voto
finale dell’esame sarà determinato dalla valutazione delle esercitazioni (che influiranno per 1/3) e
della prova scritta (che influirà per 2/3).
Non è prevista una prova orale obbligatoria. Tuttavia, gli studenti che hanno sostenuto la prova
scritta presso la sede di Roma, conseguendo un voto almeno pari a 18/30, possono chiedere in modo
del tutto facoltativo di sostenere una prova orale. L’esito di tale prova orale facoltativa può
contribuire a migliorare il voto finale ottenuto dallo studente.
Durante la prova scritta non è consentito utilizzare dispense, appunti, testi in formato cartaceo né
digitale. E’ consentito, invece, l’utilizzo di strumenti necessari per lo svolgimento dei disegni
(matite, squadrette, compasso, goniometro).
