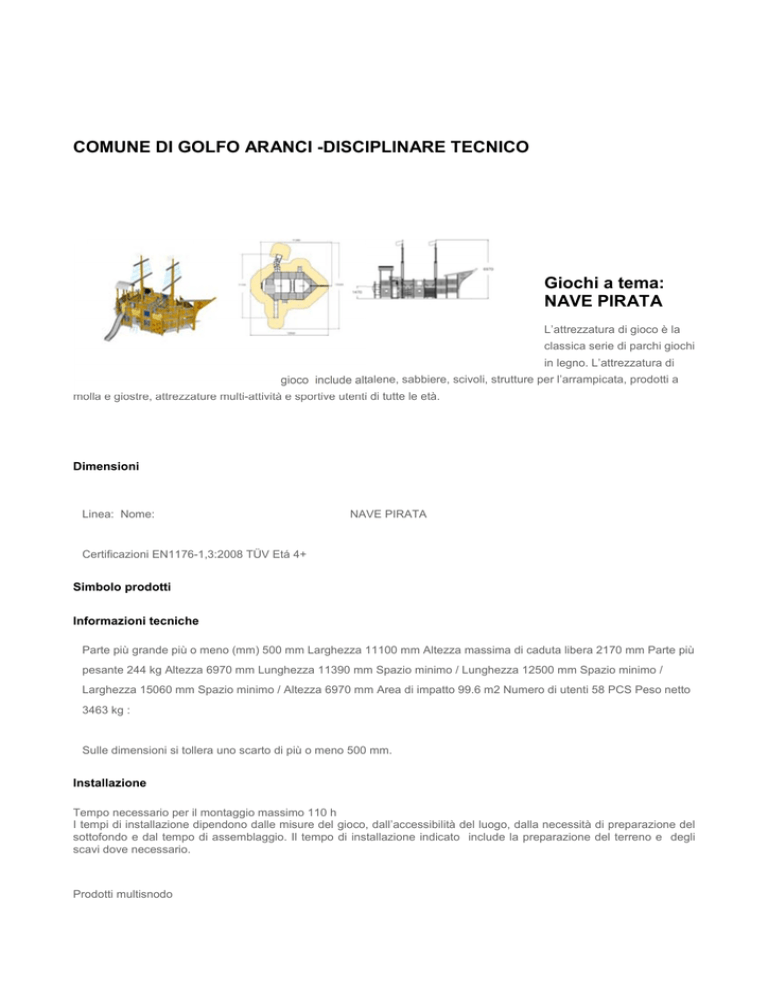

COMUNE DI GOLFO ARANCI -DISCIPLINARE TECNICO
Giochi a tema:
NAVE PIRATA
L’attrezzatura di gioco è la
classica serie di parchi giochi
in legno. L’attrezzatura di
gioco include altalene, sabbiere, scivoli, strutture per l’arrampicata, prodotti a
molla e giostre, attrezzature multi-attività e sportive utenti di tutte le età.
Dimensioni
Linea: Nome:
NAVE PIRATA
Certificazioni EN1176-1,3:2008 TÜV Etá 4+
Simbolo prodotti
Informazioni tecniche
Parte più grande più o meno (mm) 500 mm Larghezza 11100 mm Altezza massima di caduta libera 2170 mm Parte più
pesante 244 kg Altezza 6970 mm Lunghezza 11390 mm Spazio minimo / Lunghezza 12500 mm Spazio minimo /
Larghezza 15060 mm Spazio minimo / Altezza 6970 mm Area di impatto 99.6 m2 Numero di utenti 58 PCS Peso netto
3463 kg :
Sulle dimensioni si tollera uno scarto di più o meno 500 mm.
Installazione
Tempo necessario per il montaggio massimo 110 h
I tempi di installazione dipendono dalle misure del gioco, dall’accessibilità del luogo, dalla necessità di preparazione del
sottofondo e dal tempo di assemblaggio. Il tempo di installazione indicato include la preparazione del terreno e degli
scavi dove necessario.
Prodotti multisnodo
Le parti in legno sono costituite da legno impregnato lucido e laccato o laminato di legno incollato. Le impugnature ed i
sedili sono in alluminio rivestito con gomma naturale. Le parti metalliche possono essere in 1) alluminio, 2) acciaio
inossidabile, 3a) acciaio zincato a caldo, 3b) acciaio pulito ad aria compressa, rivestito di un fondo epossidico e
verniciato a polveri o 3c) acciaio con zincatura elettrolitica e verniciato a polveri.
Lo snodo articolato funziona come una normale molla a spirale. Grazie alla sua struttura protetta, lo snodo articolato
non richiede alcun intervento di manutenzione o pulizia. Test completi e approfonditi hanno dimostrato come lo
snodo sia una soluzione resistente e sicura in presenza di sollecitazioni estreme. Ogni snodo è testato a carico dopo
la produzione.
Animali a molla
Il telaio in legno degli animali a molla è realizzato con laminato di legno multistrato. Il telaio viene incollato a croce in
modo che il durame, più resistente, si trovi sulla superficie esterna. Per prevenire l usura del sedile, si è dotata la sella di
una superficie in polietilene. I manubri e le staffe sono in polipropilene rinforzato con fibra di vetro. Il telaio è trattato con
una lacca impermeabile. Gli animali con struttura a pannelli sono costituiti da lastre di laminato HPL dello spessore di 20
mm, che non richiedono manutenzione. Il laminato HPL non è soggetto a deterioramento per effetto dei raggi UV. I
manubri e il sedile sono neri e realizzati in polipropilene anti-UV rinforzato con fibra di vetro. Tutte le parti sono in grado
di resistere egregiamente all'ambiente esterno. Le molle e i piedi in acciaio di entrambi gli animali sono sottoposti a
pulizia ad aria compressa, rivestiti di un fondo epossidico e verniciati a polveri. I plinti sono in acciaio zincato a caldo. Le
viti e i bulloni utilizzati per il fissaggio delle varie parti sono realizzate in acciaio inossidabile e zincato a caldo. I plinti
sono fissati con dadi e bulloni zincati a caldo.
Telai e sedili delle altalene
I telai delle altalene sono robusti e facilmente montabili ed installabili. I montanti in legno misurano all’incirca 95 x 95
mm e sono realizzati in laminato di legno incollato impregnato, con finitura lucida. Ogni montante di laminato è dotato di
quattro bulloni incollati per il fissaggio di piedi tubolari con flange. Nessuna delle parti in legno dei telai delle altalene è a
contatto con il terreno. Le travi d'acciaio sono sottoposte a zincatura elettrolitica e verniciate a polveri. I montanti
adottati nei modelli di altalene metalliche (010810, 010820, 010850) sono costituiti da tubi d'acciaio di dimensioni 120 x
120 x 8 mm, sottoposti ad un trattamento di pulizia ad aria compressa, rivestiti di un fondo epossidico allo zinco e
verniciati a polveri. Le travi sono in laminato di legno incollato, impregnato e trattato con finitura lucida. Tutti i telai delle
altalene sono forniti completi dei cuscinetti di fissaggio dei sedili.
Cuscinetti delle altalene
I cuscinetti sono realizzati in acciaio inossidabile e dotati di manicotto nella parte mobile. I cuscinetti vengono sempre
sostituiti in blocco. La forma del cuscinetto permette la rotazione della catena anche attorno all'asse verticale.
Catene
Le catene sono costituite da tondini di acciaio inossidabile del diametro di 6 mm. L acciaio inossidabile garantisce la
massima protezione dalla corrosione anche nelle condizioni più difficili.
Arene di gioco
Le parti in legno sono in pino impregnato a pressione. I componenti per i quali si richiede una resistenza particolare, e
quelli di forma allungata o ricurva o di elevata robustezza sono in legno laminato incollato. Le parti in legno non sono a
contatto con il terreno, bensì fissati a basi fisse in acciaio interrate.
Le barre che si estendono lungo la parte superiore delle pareti (45 x 120), gli elementi della porta (90 x 145) e tutte le
parti dell’ arco sono verniciate di marrone con finitura lucida.
Tutte le parti metalliche sono in acciaio zincato a caldo. Le viti e i bulloni utilizzati per il fissaggio delle varie parti sono
realizzate in acciaio inossidabile o zincato a caldo.
Il tabellone della piantana da basket è un pannello in compensato dello spessore di 21 mm verniciato di bianco. Il cerchio
è in acciaio con zincatura elettrolitica rivestito di polvere di poliestere nera. La rete è in polietilene. La rete della porta è in
polietilene nero. La rete è fissata alla struttura della porta con una corda in poliammide rinforzata con acciaio dal
diametro di 16 mm. La corda è fissata ai pali per mezzo di attacchi in plastica.
Arena per il gioco
Gli elementi dell arena circolare per il gioco sono saldati e comprendono lamiere di acciaio, tubi e travi profilate. Le pareti
di rete sono costituite da rete saldata resistente. I telai delle pareti di rete sono costituiti da travi di tubo d acciaio curvate.
Le viti e i bulloni utilizzati per il fissaggio delle varie parti dell arena sono realizzate in acciaio inossidabile. Le parti in
acciaio sono sottoposte a zincatura elettrolitica e rivestite con polvere di poliestere. I plinti dell arena di gioco non sono
interrati e non vi sono parti sotterranee.
Montanti in legno
I montanti misurano all incirca 95 x 95 mm e sono realizzati in laminato di legno incollato impregnato, con finitura lucida.
Il durame, naturalmente più resistente, è sulla parte esterna. Ogni montante è dotato di quattro bulloni incollati per il
fissaggio di piedi tubolari con flange. I montanti in legno per i prodotti 150100 150405 sono in laminato di legno incollato,
di forma ottagonale e con diametro di circa 140 mm. I montanti sono corredati da otto bulloni incollati per il fissaggio di
piedi tubolari con flange.
Montanti in acciaio
I montanti in acciaio per i prodotti 150100 150405 misurano 120 x 120 mm di spessore e sono sottoposti a pulizia ad aria
compressa, rivestiti di un fondo epossidico e verniciati a polveri.
Copri-montanti
Ogni montante viene fornito completo di coperchio in plastica (HDPE). Il coperchio ha la funzione di proteggere la
parte superiore del montante, che è quella più esposta all’umidità. I coperchi sono disponibili nei colori giallo, grigio
e nero a seconda del gruppo di prodotti.
Traverse
Le traverse misurano all’incirca 45, 70 o 90 x 145 mm e sono realizzate in legno di pino impregnato, con finitura lucida.
Le traverse di legno delle altalene misurano 90 x 145 mm. Le traverse d acciaio sono protette con zincatura elettrolitica e
dipinte con una vernice a polvere di poliestere oppure pulite ad aria compressa, rivestite di un fondo epossidico allo
zinco e verniciate.
Pannelli
L’ altezza dei pannelli può essere di 760 mm o 1150 mm dal livello del suolo. I corrimano misurano all incirca 45 x 95
mm e sono impregnati con funzione di protezione dall imputridimento, con finitura lucida di colore blu-grigio. Le assi
verticali profilate misurano all incirca 32 x 95 mm o 45 x 95 mm di spessore e sono rifinite con una vernice a base
acquosa o un vetrificante. I colori disponibili per i pannelli in legno sono il giallo, il rosso e il blu. I pannelli dell'altezza di
760 mm dal livello del suolo sono disponibili anche in HPL. I colori disponibili per i pannelli in HPL sono il blu e il grigio
chiaro. I corrimano dei pannelli in HPL sono identici a quelli dei pannelli in legno. I pannelli sono fissati ai montanti per
mezzo di attacchi in plastica.
Pannelli con finestra, specchio o giochi
Nei pannelli con finestra, specchio o giochi per i prodotti Finno, gli elementi si montano su un apposito elemento di
pannello. Il pannello con finestra è realizzato in policarbonato antiurto. I pannelli con i giochi e con la vasca di sabbia
sono in laminato HPL resistente alle intemperie e policarbonato. Tutti i componenti rotanti sono muniti di cuscinetti lisci
per prolungare al massimo la vita di esercizio del prodotto e ridurre l'attrito.
Tetti
I tetti sono in pino impregnato con vernice trasparente di colore grigio-celeste. Alcuni prodotti sono disponibili anche con
tetto a pensilina. Il tetto è costituito da un pannello di compensato verniciato da 21 mm. I supporti del tetto sono in
poliammide rinforzata con fibra di vetro.
Tetti ad albero
I tetti ad albero dei prodotti sono di compensato rivestiti di carta e verniciati. I pannelli in compensato sono verniciati di
blu o verde con vernice idrorepellente. Il tubo è trattato con zincatura elettrolitica e rivestito con polvere di poliestere. L
attacco di plastica angolare è in poliammide rinforzata con fibra di vetro.
Pavimenti
Le assi di 32 x 95 mm della pavimentazione sono di legno impregnato con funzioni di prevenzione dell imputridimento. Il
pavimento è fornito in due elementi. Le traverse per il fissaggio del pavimento misurano 45 x 145 mm e sono di pino
impregnato, con finitura lucida. Alcuni pavimenti dei prodotti sono rivestiti con un tappeto verde di polipropilene.
Ponti
I ponti sono disponibili nelle lunghezze di 1600 mm, 2400 mm e 3600 mm e sono corredati da corde in poliammide
rinforzato con acciaio da 16 mm.
Scale
Gli scalini della rampa di scale sono in legno di pino laminato impregnato dello spessore di 32 mm. Gli altri elementi sono
impregnati per prevenire l'imputridimento e trattati con finitura lucida. Le estremità dei corrimano sono arrotondate.
Scalette, barre orizzontali e pali da pompiere
Le corde e le scalette di corda sono montate alle barre di legno o d'acciaio per mezzo di attacchi in plastica.
Le barre orizzontali, le staffe di montaggio e i pali da pompiere sono in acciaio con zincatura elettrolitica e rivestiti con
polvere di poliestere per una protezione efficace contro corrosione ed usura.
I pioli in alluminio delle scalette di corda sono fissati alla corda rinforzata con acciaio per mezzo di viti di pressione. I
pioli di alluminio sono sottoposti ad anodizzazione verde e successivamente verniciati a polveri.
Rampa curva e pareti di arrampicata
Il diametro della corda rinforzata della rampa di arrampicata è di 18 mm. La resistenza della corda è di
6.600 kg. Gli archi della rampa sono in laminato di legno impregnato trattato con vernice trasparente. La superficie della
rampa curva di arrampicata è in legno di pino impregnato, nelle misure 32 x 95 e 45 x 95 mm. Le pareti sono in HPL e
sono provviste di ancoraggi per i piedi che facilitano l arrampicata.
Reti
Le corde rinforzate delle reti hanno un diametro di 16 mm e sono fissate ai montanti e alle traversa per mezzo di
attacchi in plastica. La resistenza delle corde rinforzate con Ø 16 mm è di 2.200 kg.
Tunnel
Le parti colorate dei tunnel Tube sono di polipropilene e le parti trasparenti sono di policarbonato resistente
all‘urto.
Scivoli con struttura di legno
La superficie degli scivoli è una lamina in acciaio inossidabile dello spessore di 2 mm. I corrimano sono in laminato di
legno curvo, impregnato e trattato con vernice trasparente. La lamella superiore del corrimano è in laminato HPL. Il
dislivello tra la partenza e l arrivo è di +870 mm, +1470 mm o +2070 mm. L angolo di inclinazione è di 36º.
Scivoli tubolari
Gli scivoli tubolari possono essere di forma diritta o a spirale. I colori disponibili, oltre al trasparente, sono il grigio, il
giallo e il rosso. Gli elementi trasparenti possono essere usati solamente per le parti dritte e non possono servire da
superficie di scivolo. Le parti colorate sono di polipropilene e le parti trasparenti sono di policarbonato resistente all’
urto.
Scivoli a spirale
Lo scivolo a spirale parte dall’ altezza di 2 m. Come fondamenta potranno essere predisposti dei basamenti
prefabbricati di calcestruzzo.
Per ottenere migliori contrasti cromatici e proprietà di resistenza all’ usura, alcuni dei pioli sono rivestiti con un foglio di
alluminio fissato con viti oppure con una superficie calpestabile nera di sicurezza incollata.
ALTERNATIVE DI MONTAGGIO
Piedi di acciaio
I piedi di acciaio sono in acciaio zincato a caldo ed hanno una lunghezza di 700 mm. Il diametro del tubo è di 60 mm. I
montanti e i pilastri dei prodotti 150100 150405 sono dotati di piedi d'acciaio. La resistenza a torsione del giunto è di
6.000 Nm. I piedi sono del diametro di 89 mm e sono realizzati in acciaio zincato a caldo; la zincatura è effettuata in
conformità alla norma EN ISO 1461.
Le fondamenta per i prodotti 150100 150405 possono essere in calcestruzzo prefabbricato; in alternativa è possibile
incassare direttamente i montanti nel cemento. A seconda delle dimensioni del prodotto le fondamenta possono essere
interrate a 600 mm o 900 mm.
I piedi d'acciaio sono provvisti di flange ad entrambe le estremità. All'estremità inferiore è fissata una piastra d'appoggio
di 380 x 380 mm zincata a caldo. La presenza della piastra rende superfluo il ricorso a colate di calcestruzzo tranne che
in pochi casi particolari. I piedi di acciaio pesano solo 6 kg ciascuno, e sono estremamente maneggevoli, oltre ad
incidere in misura minima sui costi di trasporto. Gran parte dei prodotti si prestano anche ad un montaggio di superficie.
Piastre d'appoggio per altalene
Per i telai delle altalene è prevista una piastra d'appoggio delle dimensioni di circa 1000 x 350 mm. La piastra è costituita
da una lamina d'acciaio zincata a caldo dello spessore di 2,5 mm, fissata alla flangia della base del montante
dell'altalena nella stessa maniera della piastra più piccola. Nella realizzazione della piastra si tiene conto dell’
inclinazione del montante dell'altalena. Grazie alla sua ampia superficie, la piastra garantisce una presa efficace anche
quando l'altalena è montata con fondamenta sotterranee senza l'uso di cemento.
