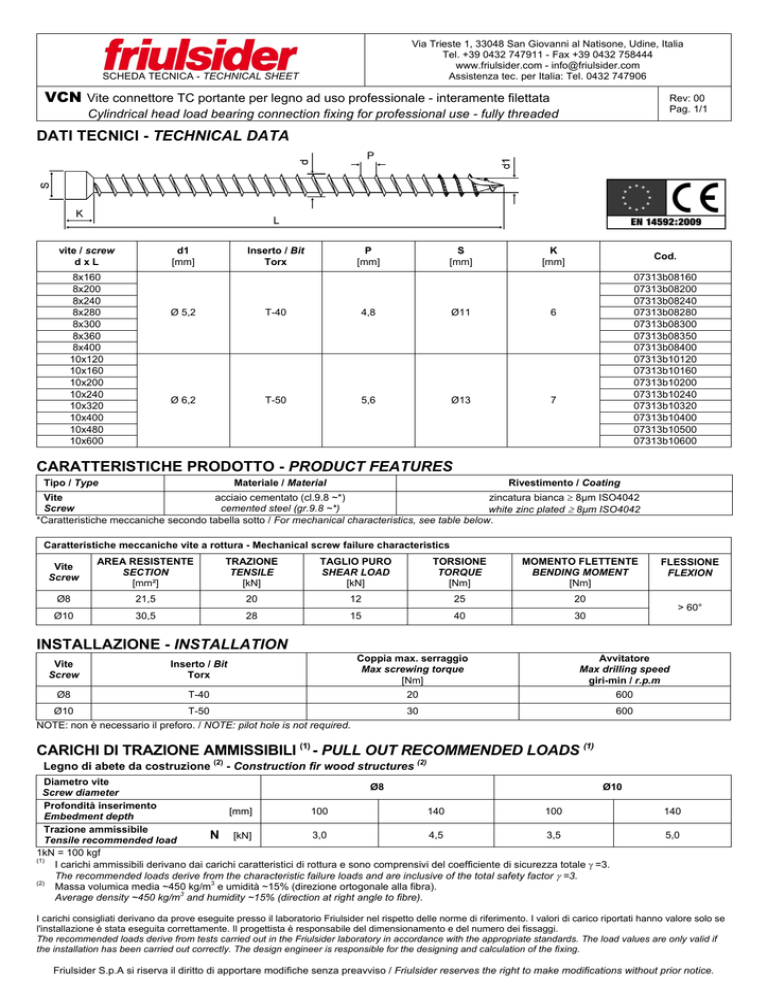

SCHEDA TECNICA - TECHNICAL SHEET
VCN Vite connettore TC portante per legno ad uso professionale - interamente filettata
Rev: 00
Pag. 1/1
Cylindrical head load bearing connection fixing for professional use - fully threaded
DATI TECNICI - TECHNICAL DATA
vite / screw
dxL
d1
[mm]
8x160
8x200
8x240
8x280
8x300
8x360
8x400
10x120
10x160
10x200
10x240
10x320
10x400
10x480
10x600
Inserto / Bit
Torx
P
[mm]
S
[mm]
K
[mm]
Ø 5,2
T-40
4,8
Ø11
6
Ø 6,2
T-50
5,6
Ø13
7
Cod.
07313b08160
07313b08200
07313b08240
07313b08280
07313b08300
07313b08350
07313b08400
07313b10120
07313b10160
07313b10200
07313b10240
07313b10320
07313b10400
07313b10500
07313b10600
CARATTERISTICHE PRODOTTO - PRODUCT FEATURES
Tipo / Type
Materiale / Material
Rivestimento / Coating
Vite
acciaio cementato (cl.9.8 ~*)
zincatura bianca  8µm ISO4042
Screw
cemented steel (gr.9.8 ~*)
white zinc plated  8µm ISO4042
*Caratteristiche meccaniche secondo tabella sotto / For mechanical characteristics, see table below.
Caratteristiche meccaniche vite a rottura - Mechanical screw failure characteristics
Vite
Screw
AREA RESISTENTE
SECTION
[mm²]
TRAZIONE
TENSILE
[kN]
TAGLIO PURO
SHEAR LOAD
[kN]
TORSIONE
TORQUE
[Nm]
MOMENTO FLETTENTE
BENDING MOMENT
[Nm]
Ø8
21,5
20
12
25
20
Ø10
30,5
28
15
40
30
FLESSIONE
FLEXION
> 60°
INSTALLAZIONE - INSTALLATION
Vite
Screw
Inserto / Bit
Torx
Coppia max. serraggio
Max screwing torque
[Nm]
Avvitatore
Max drilling speed
giri-min / r.p.m
Ø8
T-40
20
600
30
600
Ø10
T-50
NOTE: non è necessario il preforo. / NOTE: pilot hole is not required.
CARICHI DI TRAZIONE AMMISSIBILI (1) - PULL OUT RECOMMENDED LOADS (1)
Legno di abete da costruzione (2) - Construction fir wood structures (2)
Diametro vite
Ø8
Ø10
Screw diameter
Profondità inserimento
[mm]
100
140
100
Embedment depth
Trazione ammissibile
3,0
4,5
3,5
N [kN]
Tensile recommended load
1kN = 100 kgf
(1)
I carichi ammissibili derivano dai carichi caratteristici di rottura e sono comprensivi del coefficiente di sicurezza totale =3.
The recommended loads derive from the characteristic failure loads and are inclusive of the total safety factor  =3.
(2)
3
Massa volumica media ~450 kg/m e umidità ~15% (direzione ortogonale alla fibra).
3
Average density ~450 kg/m and humidity ~15% (direction at right angle to fibre).
140
5,0
I carichi consigliati derivano da prove eseguite presso il laboratorio Friulsider nel rispetto delle norme di riferimento. I valori di carico riportati hanno valore solo se
l'installazione è stata eseguita correttamente. Il progettista è responsabile del dimensionamento e del numero dei fissaggi.
The recommended loads derive from tests carried out in the Friulsider laboratory in accordance with the appropriate standards. The load values are only valid if
the installation has been carried out correctly. The design engineer is responsible for the designing and calculation of the fixing.
