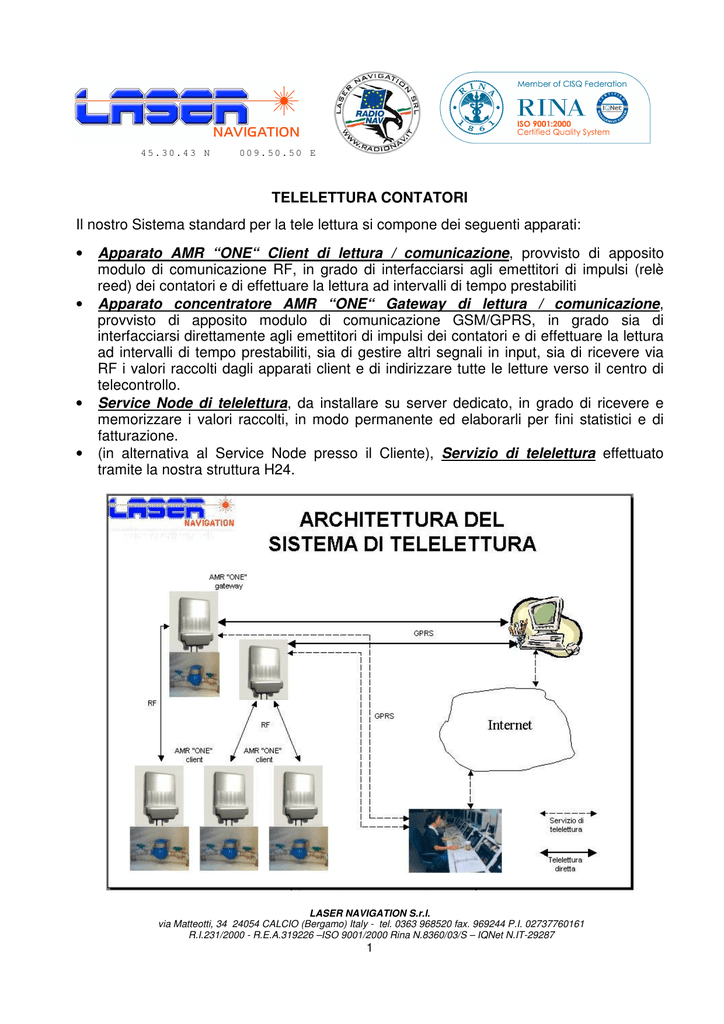

TELELETTURA CONTATORI
Il nostro Sistema standard per la tele lettura si compone dei seguenti apparati:
•
•
•
•
Apparato AMR “ONE“ Client di lettura / comunicazione, provvisto di apposito
modulo di comunicazione RF, in grado di interfacciarsi agli emettitori di impulsi (relè
reed) dei contatori e di effettuare la lettura ad intervalli di tempo prestabiliti
Apparato concentratore AMR “ONE“ Gateway di lettura / comunicazione,
provvisto di apposito modulo di comunicazione GSM/GPRS, in grado sia di
interfacciarsi direttamente agli emettitori di impulsi dei contatori e di effettuare la lettura
ad intervalli di tempo prestabiliti, sia di gestire altri segnali in input, sia di ricevere via
RF i valori raccolti dagli apparati client e di indirizzare tutte le letture verso il centro di
telecontrollo.
Service Node di telelettura, da installare su server dedicato, in grado di ricevere e
memorizzare i valori raccolti, in modo permanente ed elaborarli per fini statistici e di
fatturazione.
(in alternativa al Service Node presso il Cliente), Servizio di telelettura effettuato
tramite la nostra struttura H24.
LASER NAVIGATION S.r.l.
via Matteotti, 34 24054 CALCIO (Bergamo) Italy - tel. 0363 968520 fax. 969244 P.I. 02737760161
R.I.231/2000 - R.E.A.319226 –ISO 9001/2000 Rina N.8360/03/S – IQNet N.IT-29287
1
45.30.43 N
009.50.50 E
Apparato AMR “ONE” client di lettura/comunicazione
Il dispositivo AMR “ONE” Client è in grado di effettuare la lettura dal contatore ed è
provvisto sia di una memoria permanente per la memorizzazione dei dati letti che di un
modulo ricetrasmittente per l’invio dei dati all’apparato gateway.
La trasmissione del dato avviene ad intervalli di tempo prestabiliti, modificabili da remoto.
Caratteristiche del dispositivo:
• Lettura di 1 contatore digitale (relè reed)
• Lettura di 4 input digitali (stato sensori *opzione)
• Attivazione di 4 output digitali (elettrovalvole bistabili, relè, ecc, *opzione)
• Lettura di 2 input analogici (ingressi 10 bit analogici 4-20 mA *opzione o misuratori
di livello)
• Massima modularità tramite connessione modulo radio integrato 868MHz 10mW
all’apparato Gateway
• Real Time Clock integrato
• Antenna 868 integrata
• Disponibile connettore per collegamento antenna esterna *opzione
• Disponibile versione prodotto con tele aggiornamento *opzione
• Funzionamento con singola batteria da 2.2 Ah 5 anni di vita media previsti (dipende
dalla configurazione dell’apparato)
*opzione:
queste funzionalità sono disponibili equipaggiando in modo opportuno la
scheda; il consumo energetico può subire anche sensibili aumenti.
Apparato AMR “ONE” gateway di lettura / comunicazione
Il dispositivo è in grado sia di interfacciarsi direttamente agli emettitori di impulsi dei
contatori e di effettuare la lettura ad intervalli di tempo prestabiliti, sia di gestire altri segnali
in input, sia di ricevere via RF i valori raccolti dagli apparati client e di indirizzare,
attraverso l’apposito modulo di comunicazione GSM/GPRS, tutte le letture verso il Centro
di Telecontrollo.
Caratteristiche del dispositivo:
• Lettura di 4 contatori digitali
• 1 Ingresso per la verifica del taglio cavo sui contatori
• Lettura di 4 input digitali (Stato sensori *opzione)
• Attivazione di 4 output digitali (elettrovalvole bistabili, relé ecc *opzione)
• Lettura di 2 input analogici (Ingressi 10 bit analogici 4-20mA o misuratori di livello)
• Trasmissione dati tramite rete GSM Dual Band /GPRS
• Massima modularità tramite connessione radio 868MHz all’apparato Client (max
100m senza ostacoli)
LASER NAVIGATION S.r.l.
via Matteotti, 34 24054 CALCIO (Bergamo) Italy - tel. 0363 968520 fax. 969244 P.I. 02737760161
R.I.231/2000 - R.E.A.319226 –ISO 9001/2000 Rina N.8360/03/S – IQNet N.IT-29287
2
45.30.43 N
•
•
•
•
•
•
009.50.50 E
Real Time Clock integrato
Antenna 868 e GSM/GPRS DUAL BAND integrata
Disponibile connettore per collegamento antenne esterne (*opzione)
Disponibile versione prodotto con tele aggiornamento (*opzione)
Funzionamento con batteria da 13Ah 2 anni di vita media previsti (1 invio di
messaggi ogni 2 settimane).
Alimentazione esterna con 12 o 24Vcc (*opzione)
*opzione: queste funzionalità sono disponibili equipaggiando opportunamente la scheda;
il consumo energetico può subire anche sensibili aumenti.
Apparato AMR “ONE” gateway-S di lettura / comunicazione
E’ un apparato che si colloca tra il client e il gateway. In pratica si tratta di un gateway che
in fase di costruzione è stato privato delle funzionalità del GSM. Questo permette di
collegare fino a 4 contatori allo stesso apparato, senza avere i costi di un modem al suo
interno.
Il funzionamento è simile al client, ovvero raccoglie le informazioni dei suoi ingressi a
intervalli regolari e, secondo certi tempi impostati dalla centrale, li ritrasmette al suo
gateway di riferimento, il quale a sua volta li ritrasmette al Centro di Telecontrollo.
Le prestazioni degli apparati AMR “ONE” sono le seguenti:
•
•
•
•
•
•
•
•
•
•
Lettura e memorizzazione dei dati di consumo su memoria flash non volatile
Invio report di misure via SMS programmabile o via chiamata dati o via connessione
socket GPRS programmabile (solo gateway)
LETTURA FISCALE di 1 contatore (client) o fino a 4 contatori (gateway)
contemporanei locali (collegati via filo) e 400 (teorici remoti).
Cifratura DES del canale radio di comunicazione
Invio e archiviazione di allarmi di livello / consumo / taglio filo
Possibilità di impostare fino a 6 livelli di invio automatico di messaggi di allarme /
stato
Invio e archiviazione di allarmi provenienti dai sensori di stato
Parametri di funzionamento programmabili da remoto
Protocollo di comunicazione codificato binario
Protocollo di routing evoluto per l’interconnessione dei moduli Net Node.
LASER NAVIGATION S.r.l.
via Matteotti, 34 24054 CALCIO (Bergamo) Italy - tel. 0363 968520 fax. 969244 P.I. 02737760161
R.I.231/2000 - R.E.A.319226 –ISO 9001/2000 Rina N.8360/03/S – IQNet N.IT-29287
3
45.30.43 N
009.50.50 E
Service Node di telelettura
L’applicativo Service Node dispone delle seguenti funzioni:
•
•
•
•
•
gestire le comunicazioni con gli apparati AMR “ONE” Gateway di telelettura
ricevere il dato letto e memorizzare il dato nel data base gestionale
produrre consuntivi sui dati acquisiti
rendere opzionalmente disponibili i dati per le procedure di fatturazione
modificare da remoto la frequenza delle letture
I dati delle teleletture sono archiviati su un database sql; il sistema consente di selezionare
le informazioni di proprio interesse e di realizzare in automatico le statistiche relative ai
consumi passati, ai consumi previsti, calcolati sulla base dei dati storici e di quelli a
consultivo, al periodo di maggior richiesta di prodotto a supporto delle attività decisionali,
strategiche e di marketing (clienti che generano maggiori consumi ecc).
Con l’impiego delle tecnologie di telelettura dei contatori può non essere più necessario
effettuare le fatturazioni sulla base dei consumi previsti.
Il sistema infatti garantisce una elevata accuratezza dei dati (non più errori di lettura),
consente l'
invio informatizzato alla fatturazione delle informazioni sulla base dei dati a
consuntivo e permette di definire fasce di prezzo differenziate, in base ai consumi.
L’impiego di questo sistema di gestione integrata consente di aumentare il valore aggiunto
dei servizi erogati, attraverso:
•
•
•
•
la fatturazione dei consumi effettivi e non di quelli previsti
la pubblicazione dei dati storici e dei consumi previsti per il periodo selezionato dal
cliente
i valori previsionali di fatturazione per il periodo in corso
l’invio di comunicazioni al cliente per la segnalazione di consumi superiori a quelli
soliti di periodo
Servizio di telelettura
La nostra Centrale Operativa H24 effettua il collegamento con gli apparati di lettura /
comunicazione per lo scarico dei dati e la successiva archiviazione nel database; i dati
stessi vengono quindi resi disponibili nel formato concordato nella pagina web del Cliente,
dedicata e protetta da username e password.
