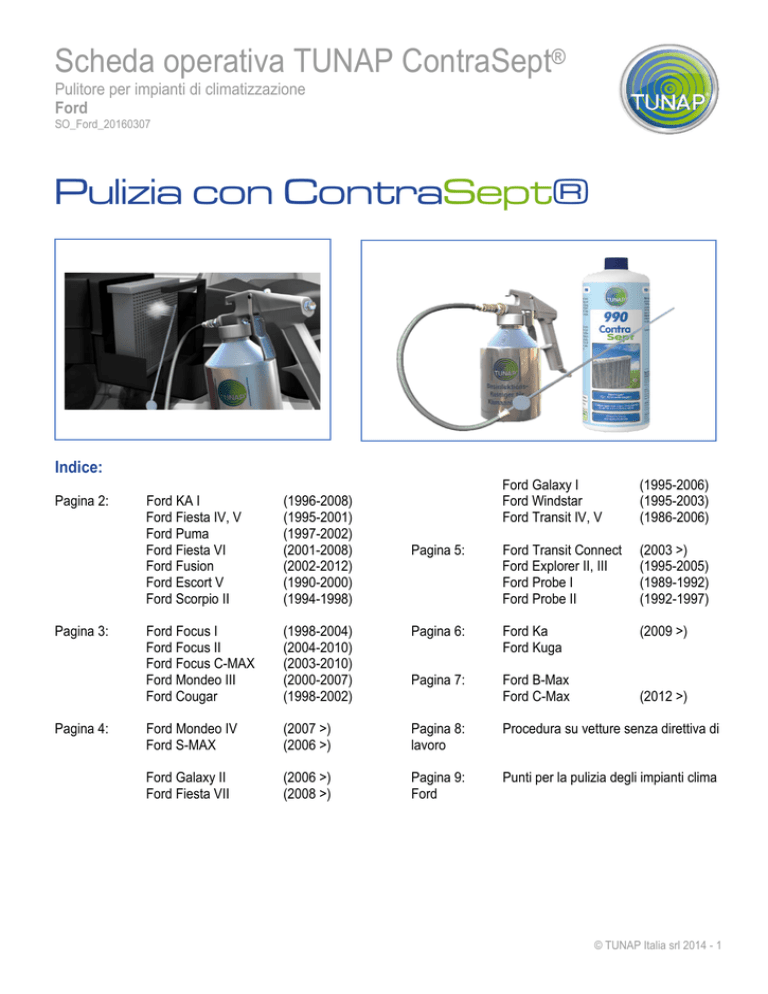

Pulizia con ContraSept

Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20160307
Pulizia con ContraSept®
Indice:
Pagina 2:
Pagina 3:
Pagina 4:
Ford Galaxy I
Ford Windstar
Ford Transit IV, V
(1995-2006)
(1995-2003)
(1986-2006)
Pagina 5:
Ford Transit Connect
Ford Explorer II, III
Ford Probe I
Ford Probe II
(2003 >)
(1995-2005)
(1989-1992)
(1992-1997)
(2009 >)
Ford KA I
Ford Fiesta IV, V
Ford Puma
Ford Fiesta VI
Ford Fusion
Ford Escort V
Ford Scorpio II
(1996-2008)
(1995-2001)
(1997-2002)
(2001-2008)
(2002-2012)
(1990-2000)
(1994-1998)
Ford Focus I
Ford Focus II
Ford Focus C-MAX
Ford Mondeo III
Ford Cougar
(1998-2004)
(2004-2010)
(2003-2010)
(2000-2007)
(1998-2002)
Pagina 6:
Ford Ka
Ford Kuga
Pagina 7:
Ford B-Max
Ford C-Max
Ford Mondeo IV
Ford S-MAX
(2007 >)
(2006 >)
Pagina 8:
lavoro
Procedura su vetture senza direttiva di
Ford Galaxy II
Ford Fiesta VII
(2006 >)
(2008 >)
Pagina 9:
Ford
Punti per la pulizia degli impianti clima
(2012 >)
© TUNAP Italia srl 2014 - 1
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Ford KA I (1996-2008) / Ford Fiesta IV, V (1995-2001) / Ford Puma (1997-2002)
1. Smontare la resistenza della ventola zona piedi lato passeggero.
2. Piegare leggermente la sonda (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
Ford Fiesta VI (2001-2008) / Ford Fusion (2002-2012)
1. Smontare il pedale dell’acceleratore.
2. Togliere il filtro antipolline (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
Ford Escort V (1990-2000) / Ford Scorpio II (1994-1998)
1. Svitare nella zona motore la plastica del scorrimento acqua (Ford Escort V dopo il 1998: sganciare le graffette,
l’evaporatore è visibile).
2. Piegare leggermente la sonda.
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 2
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Ford Focus I (1998-2004)
1. Smontare il vano portaoggetti.
2. Togliere la resistenza (una vite).
3. Piegare leggermente la sonda (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
Ford Focus II (2004-2010) / Ford Focus C-MAX (2003-2010)
1. Smontare il pedale dell’acceleratore.
2. Togliere il filtro antipolline (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
Ford Mondeo III (2000-2007) / Ford Cougar (1998-2002)
1. Smontare la copertura sotto il vano portaoggetti e il vano portaoggetti.
2. Smontare la ventola.
3. Piegare leggermente la sonda (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 3
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Ford Mondeo IV (2007 >) / Ford S-MAX (2006 >) / Ford Galaxy II (2006 >) / Ford Fiesta VII (2008 >)
1. Smontare il pedale dell’acceleratore.
2. Togliere il filtro antipolline (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
Ford Galaxy I (1995-2006)
1.
2.
3.
4.
5.
Smontare il vano portaoggetti e la copertura.
Togliere la copertura del motorino della ventola (3 viti).
Smonta re la resistenza.
Piegare leggermente la sonda (effettuare la pulizia in direzione abitacolo).
Pulire con uno straccio il resto del liquido rimasto nella scatola
dell’evaporatore.
Successivamente seguire i punti 1 a 10!
Ford Windstar (1995-2003)
1. Sganciare verso il basso il vano portaoggetti.
2. Smontare il motorino della ventola.
3. Piegare leggermente la sonda.
Successivamente seguire i punti 1 a 10!
Ford Transit IV, V (1986-2006)
1. Smontare la copertura zona piedi lato passeggero.
2. Smontare il motorino della ventola.
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 4
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Ford Transit Connect (2003 >)
1. Smontare il pedale dell’acceleratore.
2. Togliere il filtro antipolline.
Successivamente seguire i punti 1 a 10!
Ford Explorer II, III (1995-2005)
1.
2.
3.
4.
5.
Smontare il limitatore di velocità (1 vite).
Smontare l’interruttore dell’antifurto (1 vite).
Smontare la vaschetta del liquido lavavetri (3 viti).
Togliere il motorino della ventola.
Piegare leggermente la sonda.
Successivamente seguire i punti 1 a 10!
Ford Probe I (1989-1992)
1. Smontare la resistenza del motorino della ventola.
2. Piegare leggermente la sonda.
Successivamente seguire i punti 1 a 10!
Ford Probe II (1992-1997)
1. Smontare il motorino della ventola.
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 5
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Ford Ka (2009 >)
1. Smontare il coperchio della console centrale, lato passeggiero
2. Smontare il coperchio del supporto del filtro antipolline
3. Estrarre il filtro antipolline
4. Effettuare la pulizia in direzione dell’abitacolo
Successivamente seguire i punti 1 a 12!
Ford Kuga
1. Smontare il pedale dell’acceleratore
2. Smontare il coperchio del supporto del filtro antipolline
3. Estrarre il filtro antipolline
4. Effettuare la pulizia in direzione dell’abitacolo
Successivamente seguire i punti 1 a 12!
© TUNAP Italia srl 2014 - 6
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Ford B-Max
1. Smontare il coperchio della console centrale, lato passeggiero
2. Smontare il coperchio del supporto del filtro antipolline
3. Estrarre il filtro antipolline
4. Effettuare la pulizia in direzione dell’abitacolo
Successivamente seguire i punti 1 a 12!
Ford C-Max (2012 >)
1. Smontare il coperchio della console centrale, lato passeggiero
2. Smontare il coperchio del supporto del filtro antipolline
3. Estrarre il filtro antipolline
4. Effettuare la pulizia in direzione dell’abitacolo.
Successivamente seguire i punti 1 a 12!
© TUNAP Italia srl 2014 - 7
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Procedura su vetture senza direttiva di lavoro
Per effettuare un lavaggio clima su queste vetture rispettare i seguenti 4 punti:
1. Il filtro antipolline è posizionato tra il motorino della ventola e l‘evaporatore. Smontare il filtro antipolline ed effettuare
il lavaggio tramite il canale d’aria aperto.
2. Il filtro antipolline si trova nel vano motore o nell’abitacolo prima del motorino della ventola. Verificare se si trova il
sensore di temperatura o la resistenza in vicinanza dell’evaporatore. Smontare il sensore di temperatura o la
resistenza. Effettuare la pulizia tramite l’apertura creatasi da questi.
3. Non esiste nessun sensore di temperatura o resistenza o non sono accessibili. Smontare il motorino della ventola.
Effettuare il lavaggio da quest’apertura.
4. Non esiste nessun sensore di temperatura o resistenza o non sono accessibili e neppure è smontabile il motorino
della ventola. Effettuare un foro di ca. 20 mm con una fresa davanti o dietro l’evaporatore. Dopo il lavaggio chiudere
il foro con un tappo in gomma o con nastro corazzato.
© TUNAP Italia srl 2014 - 8
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Ford
SO_Ford_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Punti per la pulizia del clima:
1. Chiudere le bocchette di emissione aria verso la zona piedi.
2. Riempire la pistola a pressione con annesso tubo sonda con un litro di TUNAP Contra Sept® pulitore per clima.
Collegare la pistola all’attacco d’aria e portare la pressione a max. 10 bar.
3. Inserire la sonda attraverso l’apertura creatasi nel contenitore del climatizzatore con il getto diretto verso l´evaporatore.
4. Durante la pulizia dopo aver inserito la sonda tenere chiusa l’apertura della sottoscritta per evitare della fuoriuscita di
liquido nell’abitacolo.
5. Collocare il pollice sulla piastrina direzionale per indirizzare con precisione il getto.
6. Mediante l´uso della pistola e con un movimento in avanti e indietro della sonda, con il prodotto TUNAP Contra Sept®
viene pulito e sciacquato l’evaporatore e il contenitore del climatizzatore. Il prodotto ed i residui di sporco depositati
defluiscono attraverso il foro di uscita dell’acqua di condensa pertanto la vasca di raccolta va posizionata sotto la
vettura.
7. Verificare la funzionalità dello scarico dell’acqua di condensa. In caso di sgocciolamento effettuare meccanicamente
l’apertura dello scarico prima d’iniziare il lavaggio del clima.
8. Consumare tutto il contenuto della pistola.
9. Lasciare agire TUNAP Contra Sept® per almeno 30 minuti al fine di pulire in profondità.
10. Successivamente aprire tutte le bocchette di emissione aria e far girare la ventola al massimo dei giri per ca. 10 minuti
fino ad una completa asciugatura del prodotto. Posizionare diverse volte il clima dal freddo al caldo e poi riposizionarlo.
Avvertenze: Impianti clima senza filtro antipolline eliminare sporcizie grossolana es. foglie, pini ecc. con aria
compressa o aspirapolvere. Sostituire il filtro antipolline o il filtro a carboni attivi dopo ogni lavaggio clima!
Non risciacquare con acqua!
Dopo ogni lavaggio lubrificare la pistola TUNAP Contra Sept® sui punti indicati con TUNAP 102/902.
