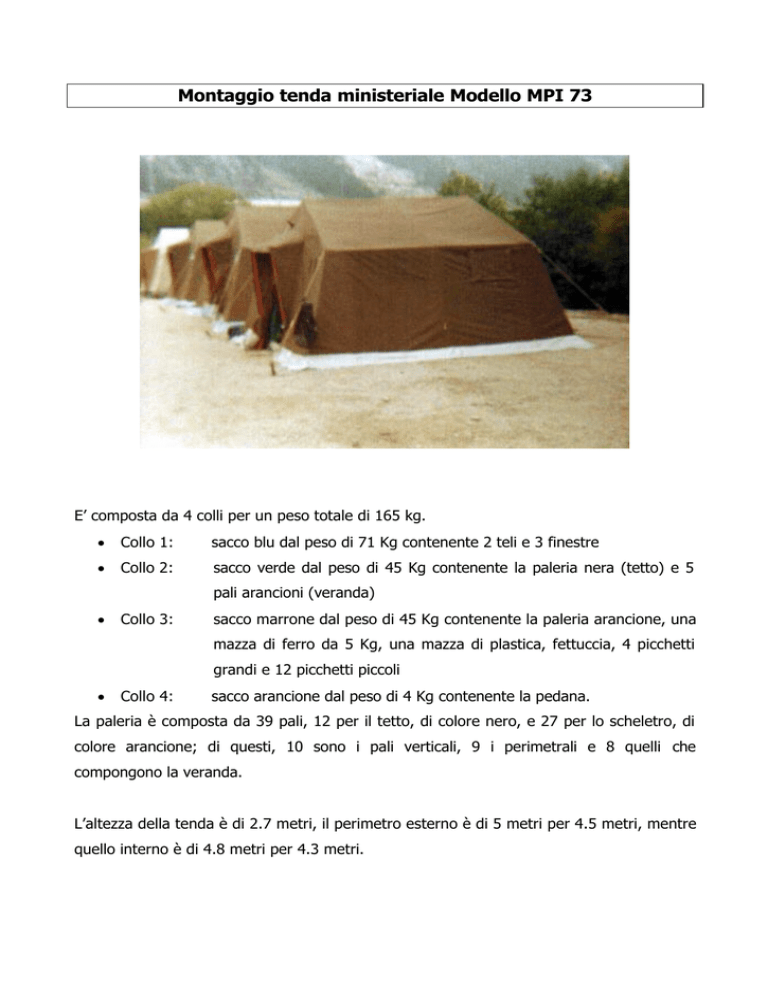

Montaggio tenda ministeriale Modello MPI 73

Montaggio tenda ministeriale Modello MPI 73
E’ composta da 4 colli per un peso totale di 165 kg.
•
Collo 1:
sacco blu dal peso di 71 Kg contenente 2 teli e 3 finestre
•
Collo 2:
sacco verde dal peso di 45 Kg contenente la paleria nera (tetto) e 5
pali arancioni (veranda)
•
Collo 3:
sacco marrone dal peso di 45 Kg contenente la paleria arancione, una
mazza di ferro da 5 Kg, una mazza di plastica, fettuccia, 4 picchetti
grandi e 12 picchetti piccoli
•
Collo 4:
sacco arancione dal peso di 4 Kg contenente la pedana.
La paleria è composta da 39 pali, 12 per il tetto, di colore nero, e 27 per lo scheletro, di
colore arancione; di questi, 10 sono i pali verticali, 9 i perimetrali e 8 quelli che
compongono la veranda.
L’altezza della tenda è di 2.7 metri, il perimetro esterno è di 5 metri per 4.5 metri, mentre
quello interno è di 4.8 metri per 4.3 metri.
SCHEMA PALERIA
Tutte le operazioni di montaggio vengono svolte da DESTRA verso SINISTRA,tenendo la
faccia rivolta alla porta. Nello stesso modo gli angoli sono numerati da desta a sinistra.
Lo smontaggio viene fatto nel senso inverso, da sinistra a destra:
1- Si apre il sacco contenente gli elementi del tetto, e si posizionano sul terreno, I 3 pali
con il doppio raccordo sono quelli che sosteranno la porta
2-Si uniscono prima i tre colmi, poi le capriate. Le operazioni si eseguono in tre persone, e
chi è al centro dà gli ordini.
3- Si apre il collo 1 e si prende il catino, posizionandolo nella metà di destra verso il colmo
centrale. Lo si srotola e lo si apre verso sinistra, agganciandone i ganci
4- Si apre il telo esterno posizionandolo SUL tetto, nella metà di destra, legandone le 4
fettucce.
5- Si aggancia la parte destra del catino e si apre il telo esterno
6- Si apre l’ultimo collo, posizionandone i pali
7- Si uniscono i tre piedi di destra al tetto, poi i suoi due perimetrali. La stessa operazione
la si fa a sinistra
8- Si uniscono i due piedi giuntabili posteriori ed i tre rispettivi perimetrali corti, mettendo
prima quello centrale, detto a T
9- Si tende il telo interno per le fettucce angolari e si tira giù il telo esterno
10- Si innestano o pali costituenti la veranda, facendo passare la parte più lunga della
grande porta per il foro nel telo esterno
11- Si uniscono i due perimetrali laterali, la piastra chiodata (DENTRO i piedi della
veranda), la cerniera e le due guide uncinate (la più lunga va nel telo interno)
12- Si allacciano tutti i lati del catino, partendo dagli angoli, e poi, ruotando in senso
orario, tutti gli altri. Indi si legano le fettucce della veranda.
13- Si mettono, se necessari, i picchetti nei fori dei piedi, e si tendono i tiranti
Per lo smontaggio, vengono fatte le operazioni nel senso inverso
A1 colmo posteriore
A2 colmo anteriore
B1 ala sinistra posteriore
B2 ala sinistra anteriore
C1 ala destra posteriore
C2 ala destra anteriore
E capriata centrale
D capriate con raccordo
H2 piede giuntabile posteriore superiore
M-L guide uncinate
O piastra chiodata
M1 piede giuntabile posteriore inferiore
F piedi angolari
Q piedi centrali
N grande porta
H piccola porta
P perimetrale a T
N cerniera
O perimetrali anteriori e posteriori
R perimetrali laterali
