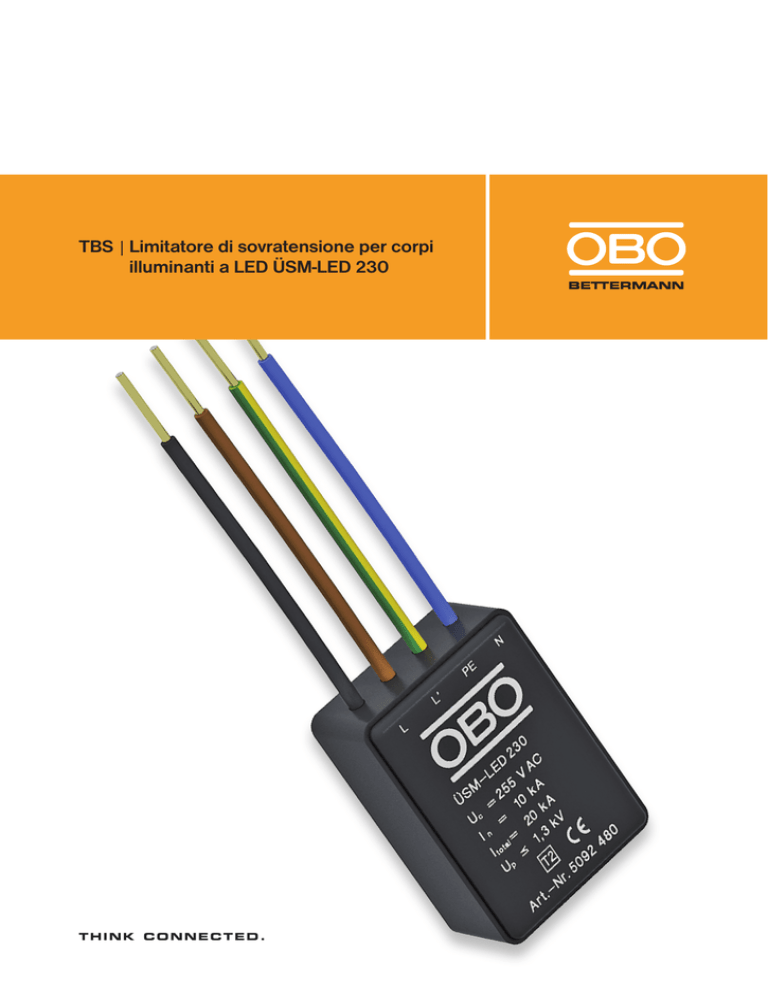

TBS Limitatore di sovratensione per corpi illuminanti a LED ÜSM

TBS Limitatore di sovratensione per corpi
illuminanti a LED ÜSM-LED 230
THINK CONNECTED.
Limitatore di sovratensione
per corpi illuminanti a LED ÜSM-LED 230
Il nuovo SPD, di tipo 2 conforme ai requisiti della Norma EN 61643-11, risponde prontamente alla problematica di danneggiamento dei corpi illuminanti a LED.
Gli apparecchi di illuminazione che utilizzano LED come sorgente luminosa hanno caratteristiche costruttive differenti rispetto
agli apparecchi di illuminazione a scarica.
Gli elementi critici che influenzano l’efficienza luminosa e il ciclo di vita sono la temperatura di funzionamento e la propagazione
delle sovratensioni indotte.
I LED, come tutti i componenti elettronici, sono particolarmente sensibili alle sollecitazioni elettriche e in particolare mal sopportano le tensioni inverse, quindi è necessario mettere in atto tutti gli accorgimenti per evitare le sovratensioni di rete o di natura
elettrostatica.
Il modulo di protezione ÜSM-LED 230, espressamente creato per la protezione degli elementi elettronici, può essere utilizzato
direttamente nella morsettiera di collegamento sul montante del palo, oppure sull’estremità di illuminazione di lampioni LED.
Principali caratteristiche tecniche del limitatore ÜSM-LED 230
• Straordinario livello di protezione < 1,3 kV idoneo alla protezione
di componenti elettronici ed alimentatori;
• Tipo 2 con elevata corrente di scarica (20 kA 8/20);
• Configurazione 1+1;
• Conforme alla norma IEC 61643-11;
• Involucro compatto per l’applicazione in ogni ambiente;
• Universale per sistemi TT – TN;
• Segnalazione ottica di intervento della protezione.
Schema e foto del limitatore ÜSM-LED 230
ÜSM-LED 230
OBO Surge Controller
Tipo (secondo IEC 61643-11)
Tipo 2
Configurazione
1 Varistore + 1 NPE Spinterometro
Corrente nominale di scarica
10 kA (8/20)
Corrente massima di scarica
20 kA (8/20)
Livello di protezione
< 1,3 kV
Taglia massima fusibile di protezione 16 A
Segnalazione ottica di intervento
Si
Modalità di collegamento e note installative del limitatore ÜSM-LED 230
COLLEGAMENTO IN DERIVAZIONE
L’apparecchiatura a LED
rimane accesa anche quando
non è attiva la protezione dell’SPD.
Nel caso in cui l’impianto di
illuminazione sia realizzato in
classe I,ai fini del collegamento
verso terra degli SPD dovrà
essere utilizzato un apposito
conduttore di collegamento
o, in alternativa, la carcassa
del palo, qualora adatta allo
scopo.
Il limitatore di sovratensione
installato deve assicurare un
livello di protezione effettivo
minore della tensione di tenuta all’impulso dell’apparecchiatura da proteggere.
(Up/f)<Uw
COLLEGAMENTO IN SERIE
L’apparecchiatura a LED
si spegne quando l’SPD si danneggia.
Articolo
Codice
Descrizione
ÜSM-LED 230
5092480
Limitatore di sovratensione di tipo 2 per apparecchiature a LED
ÜSM-LED 400
5092482
Limitatore di sovratensione di tipo 2 per apparecchiature a LED
